自動燒錄機IPS5800S
自動燒錄機IPS5800S
自動燒錄機IPS5800S
自動燒錄機IPS5800S

自動燒錄機IPS5800S

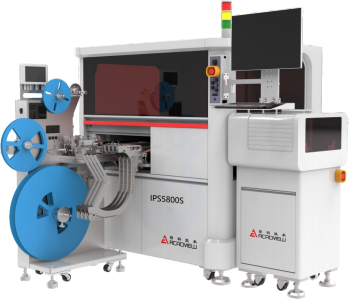

概要：IPS5800S是高性能自動燒錄機，采用四吸嘴取料、放料結構，UPH高達3500；可搭載8臺昂科技術通用燒錄器A8000，系統最多可擴充至64個或128個燒錄工位。適應大量電子產品生產而設計的一款高性價比的全自動智能化IC編程設備，支持CSP、WLCSP和小尺寸封裝燒錄，如1.0x1.5mm尺寸IC，并且透過更進階的功能提供全方位自動化燒錄的解決方案
昂科AP8000高速通用編程器是最新一款專業智能通用編程器/燒錄器/燒寫器。強大的器件算法庫，支持器件數量持續增加中，最新軟件可以在官網下載。

其他：

IPS5800S



     AUTOMATIC

HANDLER

自動化燒錄機



IPS5800S是昂科推出的四吸嘴高性能自動化燒錄機 ，最高可搭載8臺功能強大的昂科燒錄核心AP8000 ，系統最多可擴充至64個或128個燒錄工位，為客戶提供高效、高性價比的產能利用率。


● 昂科廣受客戶信賴的IPS自動機構架，確保機器全壽命周期穩定可靠


● 最新設計的四吸嘴芯片取放系統，在實現高速、高效(UPH3500)的同時兼顧了取放精度和超靜音


● 高性能伺服驅動系統配合高精度滾珠絲桿傳動系統，達到超高精度和超高產出效能的完美結合


● 系統支持各種極小尺寸封裝的燒錄


● 對接MES制造執行系統使得生產過程全程可控、可追溯

特色功能



高產出通用型燒錄器 AP8000

● 內置8臺燒錄、64個或128個燒錄工位

● 可高達3500UPH（Unit Per Hour）

● 支持IC類型：UFS、eMMC、MCU、Nor/Nand Flash、 EEPROM、CPLD、FPGA、Anti-Fuse以及其他客戶定制芯片/模組

● 全面支持各種IC封裝形式


自動燒錄機

智能影像系統

● 四組下相機（130萬像素）IC同步糾偏，一組上相機(130萬像素)用于各工作站點定位 (包含托盤/料帶/燒錄座等)

● 全自動識別IC外廓定位，摒棄傳統膜板匹配，使操作更易簡單上手

● 高精度識別極小芯片，支持WLCSP芯片封裝1.0*1.5mm

● IC取放更精準、確保芯片取放穩定性和高產出


托盤自動燒錄機_芯片燒錄機

高產出高可靠性

● 四吸嘴高精度IC取放(Pick&Place)組件

● UPH高達3500

● 自動化實時疊料檢測

自動化IC燒錄機_自動芯片燒錄機



自動進出料托盤（AutoTray）系統

● 高效的自動托盤系統，上下料不影響UPH

● 自動托盤系統簡單可靠，提升系統穩定性

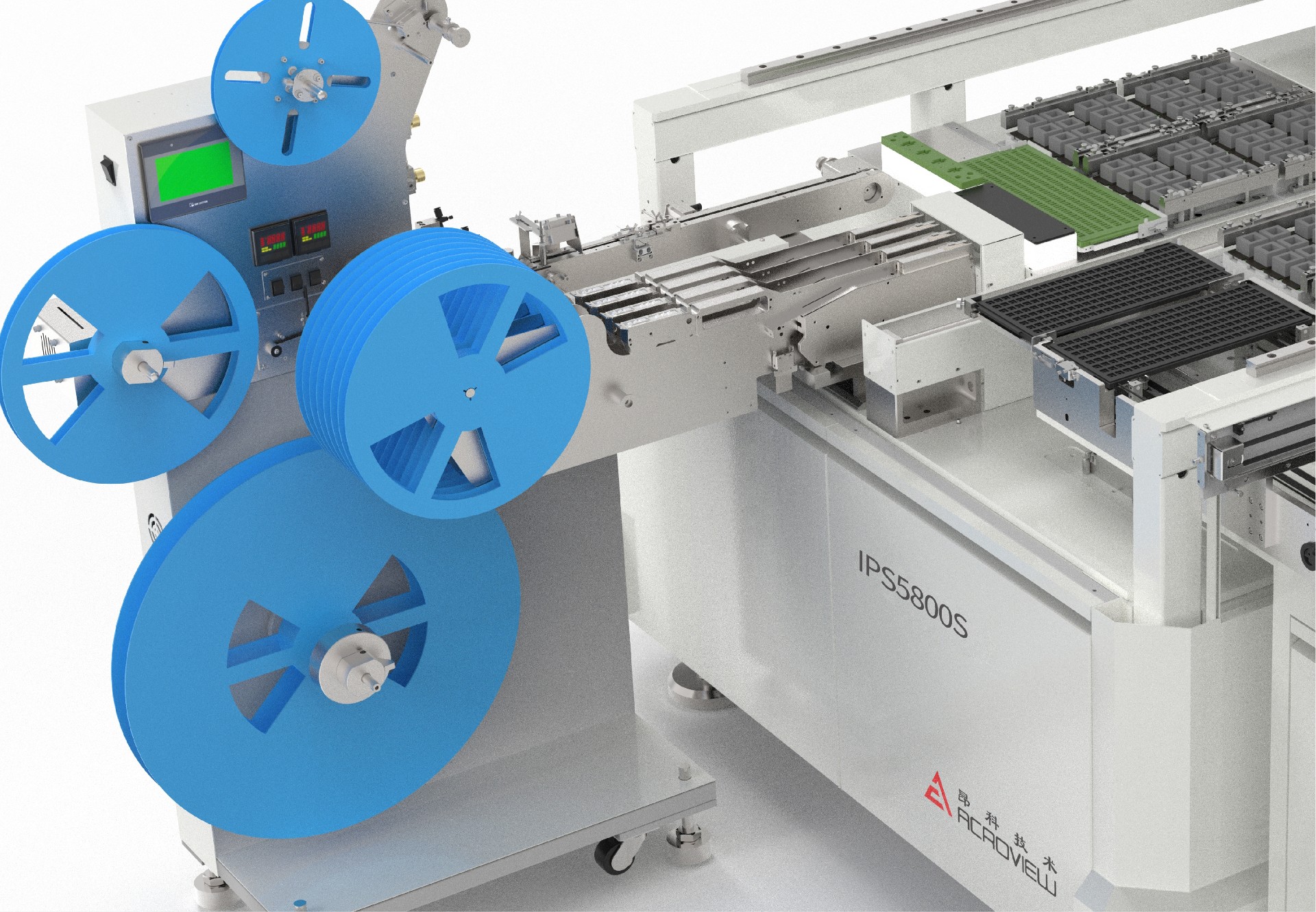

自動卷出設備（Tape Out）

● 同時支持冷、熱封包裝

● 支持8~44mm可擴展到72mm料帶寬度

● 高精度步進(± 0.04 mm)進料




可選配視覺檢查模塊、 自動管裝進出料、油墨打點機構、 噴墨打印機和激光打標

視覺檢查模塊

● 提高芯片卷帶出料的完整性

● 可以有效識別翻料，反轉，漏打標記等不良

● 可以同時檢測2個特征，比如說極性點與絲印


自動管裝進料設備

● 單軌獨立通道，軌道可按IC規格更換

● 前端皮帶傳送，更穩定

● 4mm厚料管最多可放置40支IC管


油墨打點機構、噴墨打印機和激光打標

● 可選油墨打點機構支持自動托盤及自動卷出IC標識打點

● 可選噴墨打印及支持自動托盤及自動卷出IC標識打印

  ?支持打點及字符打印

  ?可支持多種顏色

  ?墨水符合RoHS要求

● 可選激光打印及支持自動托盤及自動卷出IC標識打印

  ?支持打印各種字符

  ?支持打印二維碼





產品規格表

設備能力重復取放精度±0.01mm
取放裝置真空吸嘴×4
單位產能可高達3500UPH
燒錄器可內置8臺昂科AP8000,最多可向時支持64個或128個獨立燒錄工位
控制系統X-Y-Z軸驅動高性能伺服驅動系統
傳動架構高性能伺服電機+同步帶+滑軌傳動系統
解析度X/Y/Z軸: 0.001mm, R軸: 0.036°/脈沖
視覺系統下CCD數量4組智能工業相機
上CCD數量1組智能工業相機
影像精度±0.01mm
進/出料系統托盤進出料全自動盤裝進出料系統，約放25個JEDEC標準盤，異盤進出。
卷帶進料電子科槍進料.支持8-44mm卷帶寬度
卷帶進料數量最多可支持4盤卷帶同時進料
卷帶出料全自動卷帶出料系統，自粘與熱封兩種包裝方式，支持8-44mm卷帶寬度
管裝進料可支持手動6管裝進料機
全自動管裝進料系統，雙通道同時進料，一次最多可以投入80管
標記系統油墨打點機械油墨打點
噴墨打點噴墨打點，支持打點，數字,英文字等街點最小1.2x1.2mm.單個字符2*3mm)
激光打點高性能激光打點，支持打點，數字，英文字等
標簽貼裝支持標簽貼附，支持標簽底紙寬度10- 40mm.標簽寬度33mm
視覺檢測卷行AOI檢測芯片方向檢測、芯片字符檢測，芯片打點品質檢測、空料檢測
托盤AOl檢測
3D視覺檢測
操作系統操作系統Windows 10
顯示器21寸觸摸屏顯示器
輸入裝置鍵盤、鼠標、操作手柄
操作環境輸入電壓200V-240V單相/50- 60HZ/2KW|額定功率)
空氣壓0.6MPa.約40L/min
重量約750KG

WDH
主機1451mm1389mm1631mm (2076mm含警示燈)
主機+自動托盤1942mm1389mm1631mm (2076mm含警示燈)
主機+自動卷出+進料飛達1451mm2367mm1631mm (2076mm含警示燈)
主機+自動托盤+自動卷出+進料飛達1942mm2367mm1631mm (2076mm含警示燈)
