概要：IPS3000昂科高性能自動燒錄器，采用雙吸嘴取料，放料結構，超高生產效率UPH高達2500；最大可以搭載4臺AP8000通用燒錄器，雙吸嘴同取同放并兼顧取放精度和超靜音，同時燒錄32顆芯片，對接MES制造執行系統使得生產過程全程可控、可追溯，適應大量電子產品生產而設計的一款高性價比的全自動智能化IC 編程設備，支持CSP、WLCSP和小尺寸封裝燒錄，如1.2x1.1mm尺寸IC，并且透過更進階的功能提供全方位自動化燒錄的解決方案，昂科AP8000高速通用編程器 是最新一款專業智能通用編程器/燒錄器/燒寫器。強大的器件算法庫，支持器件數量持續增加中，最新軟件可以在官網下載。
其他：
● 搭載4臺AP8000通用燒錄器，同時燒錄32顆芯片
● 超高生產效率：UPH 2500
●雙吸嘴同取同放并兼顧取放精度和超靜音
●對接MES制造執行系統使得生產過程
●全程可控、可追溯

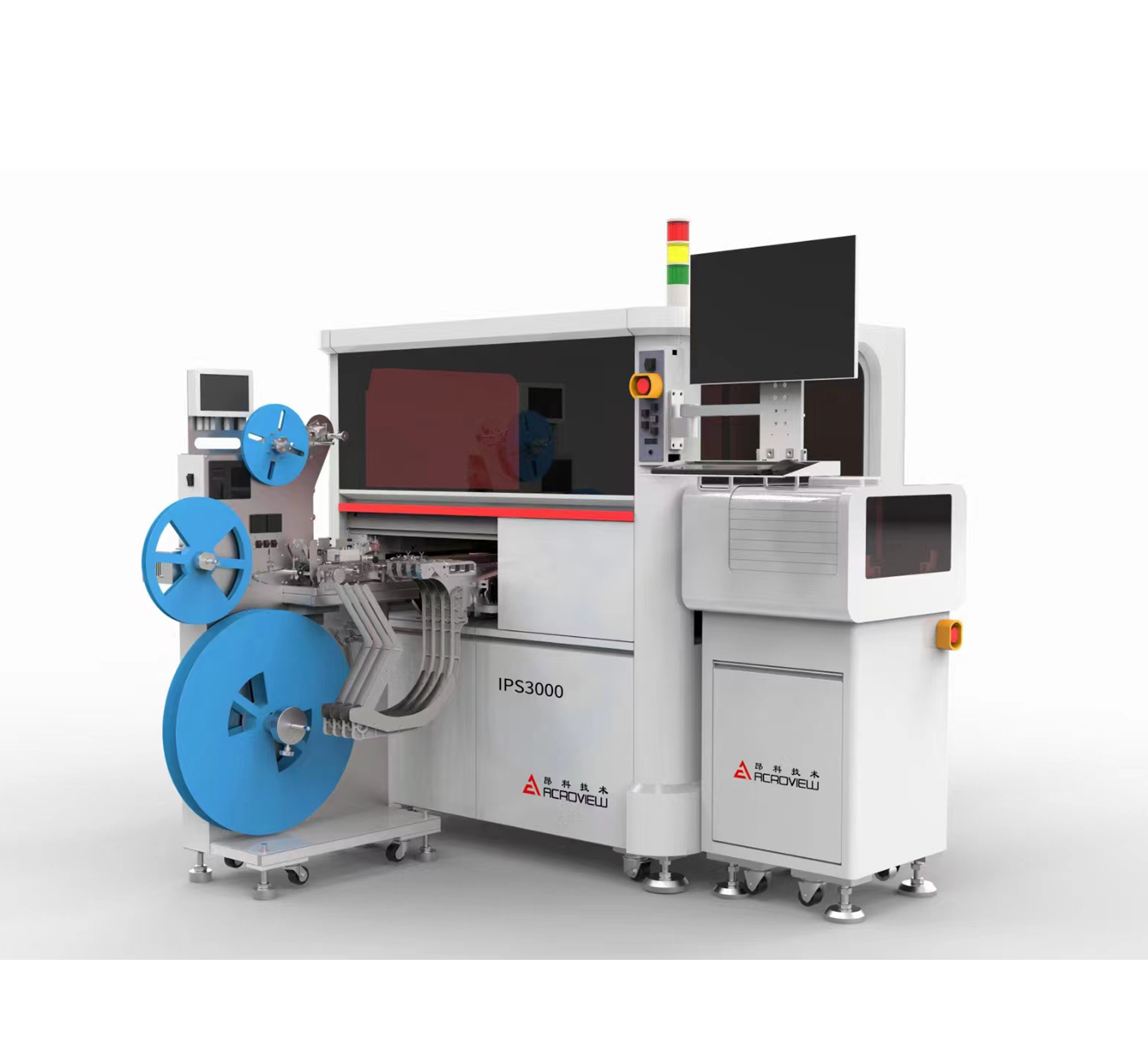

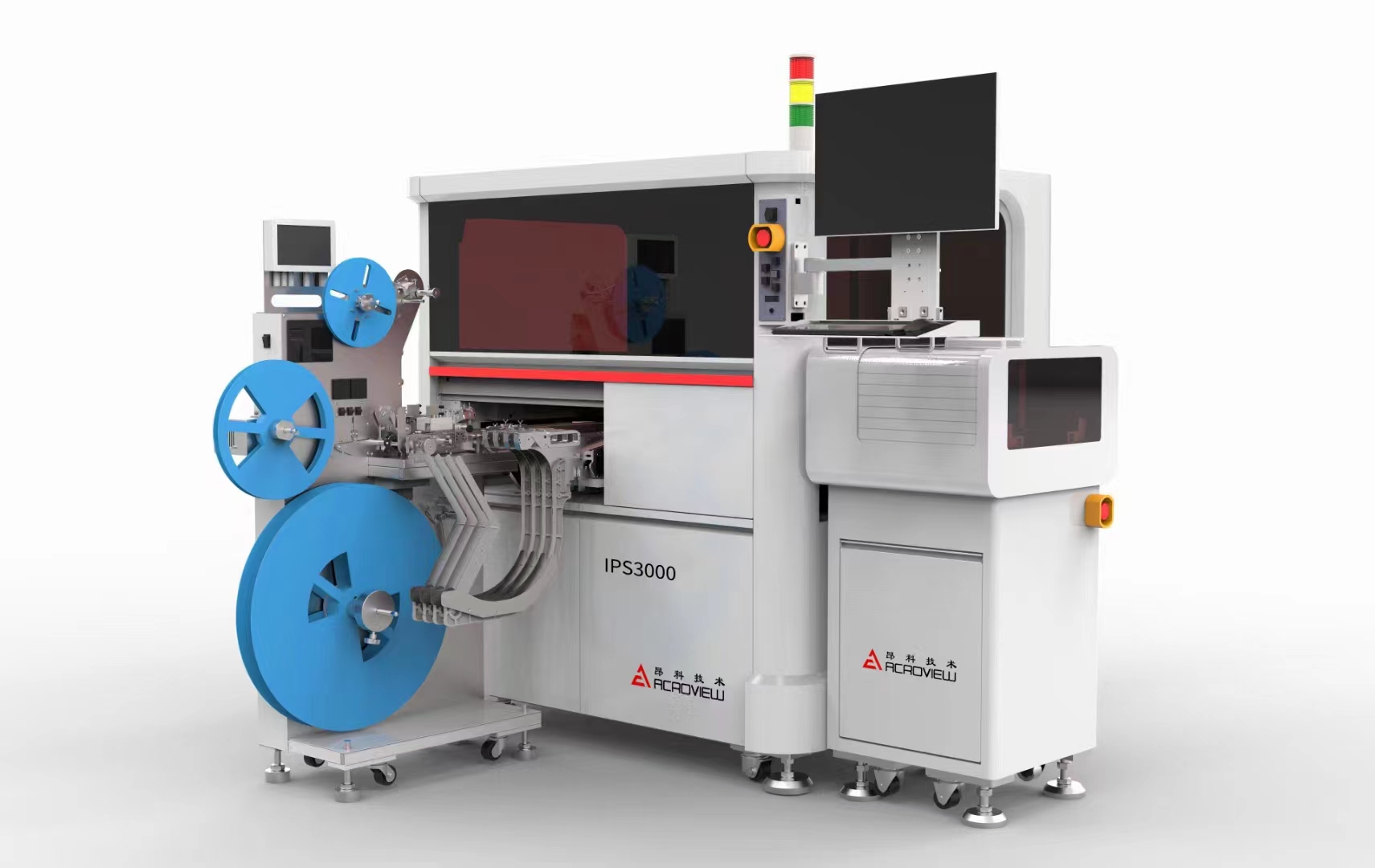

IPS3000
AUTOMATIC
HANDLER

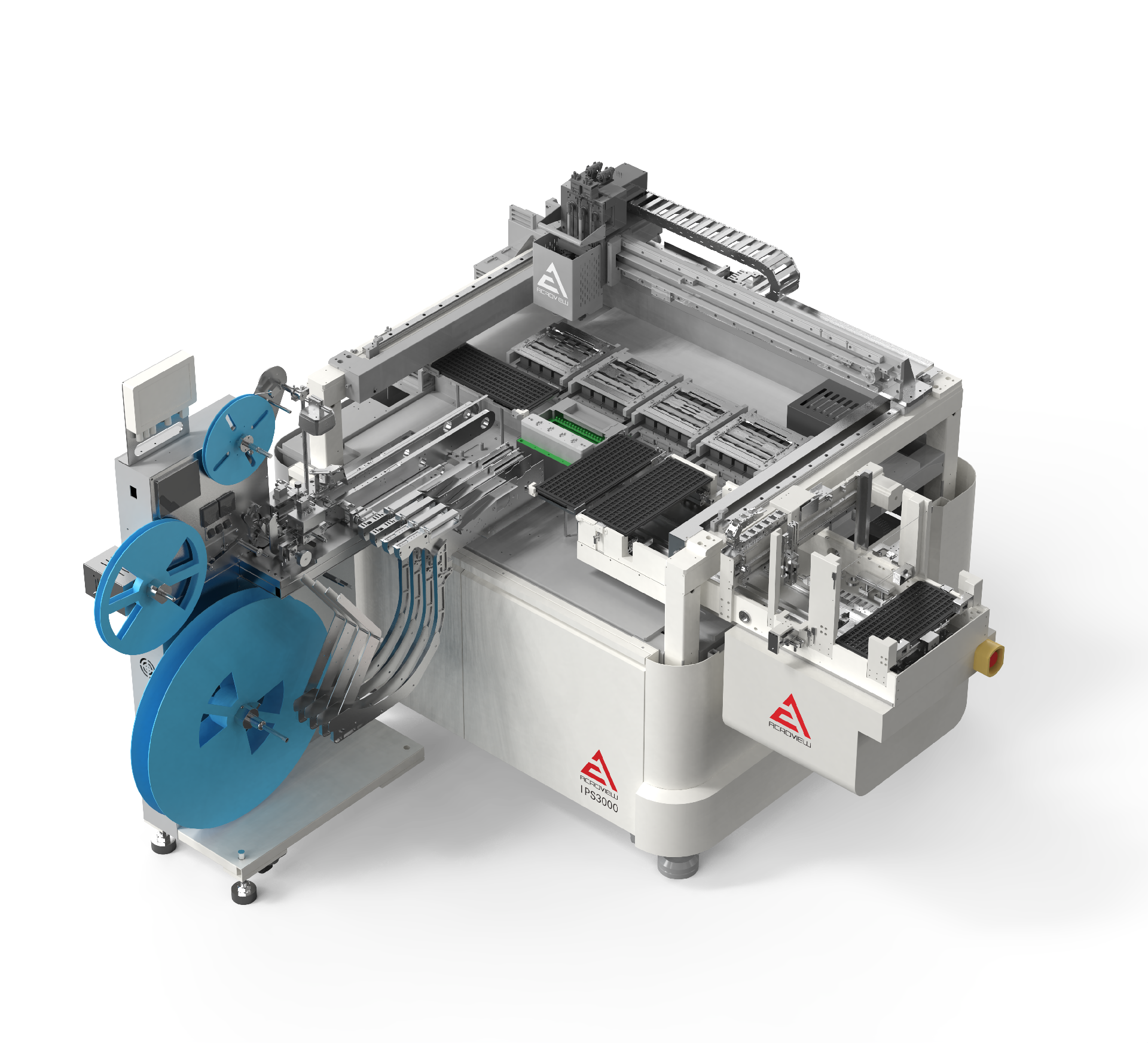

IPS3000是昂科推出的雙吸嘴高性能自動化燒錄機，最高可搭載4臺功能強大的昂科燒錄核心AP8000，系統最多可擴充至32個燒錄工位，為客戶提供高效、高性價比的產能利用率。
● 昂科廣受客戶信賴的IPS自動機構架，確保機器全壽命周期穩定可靠
● 最新設計的雙吸嘴芯片取放系統，在實現高速、高效(UPH2500)的同時兼顧了取放精度和超靜音
● 系統支持各種極小尺寸封裝的燒錄
● 對接MES制造執行系統使得生產過程全程可控、可追溯
特色功能
高產出通用型燒錄器 AP8000
● 內置4臺燒錄器、32個燒錄工位
● 可高達2500 UPH (Unit Per Hour)
●支持IC類型:UFS、eMMC、Nor/Nand Flash、EEPROM、CPLD、FPGA、Anti-Fuse以及其他客戶定制芯片/模組
● 全面支持各種IC封裝形式
智能影像系統
● 兩組下相機（130萬像素）IC同步糾偏，一組上相機(130萬像素)用于各工作站點定位(包含托盤、料帶、燒錄座等)
● 全自動識別IC外廓定位，摒棄傳統膜板匹配，使操作更易簡單上手
● 高精度識別極小芯片，支持2X2mm芯片封裝
● IC取放更精準、確保芯片取放穩定性和高產出
高產出高可靠性
● 四吸嘴高精度IC取放(Pick&Place)組件
● UPH高達2500
● 自動化實時疊料檢測

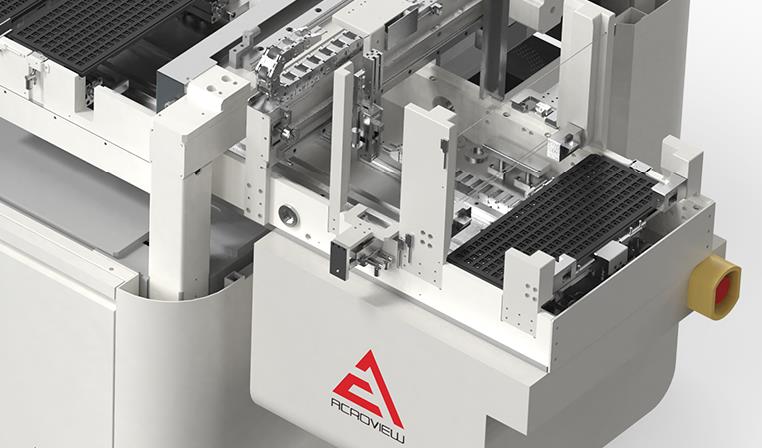

自動進出料托盤（AutoTray系統）
● 高效的自動托盤系統，上下料不影響UPH
● 自動托盤系統簡單可靠,提升系統穩定性

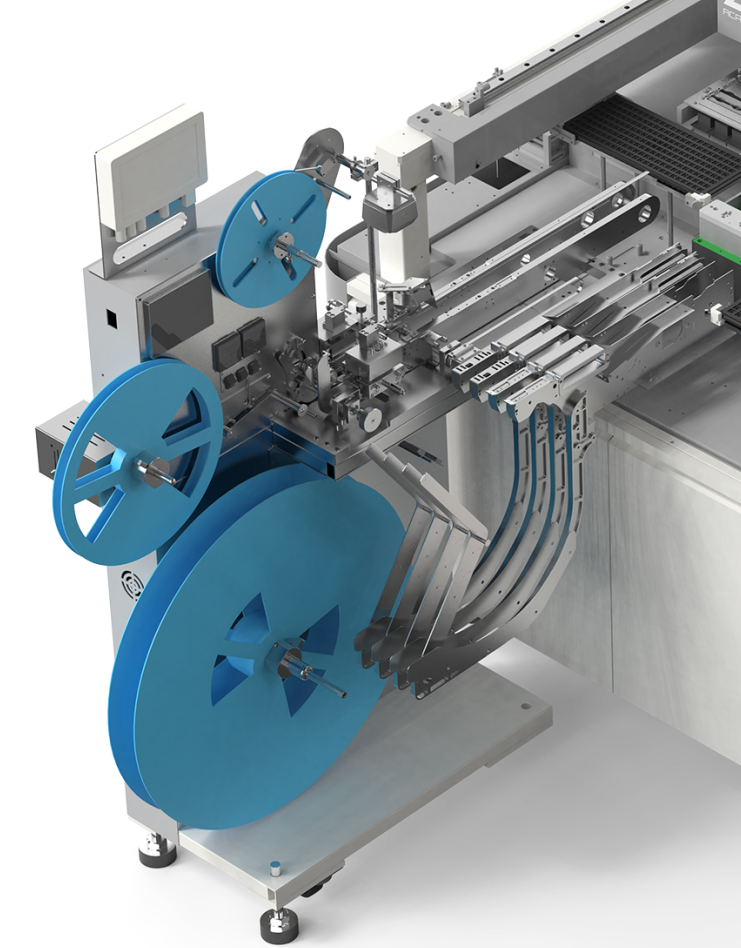

自動卷出設備（Tape Out）
● 同時支持冷、熱封包裝
● 支持8~32mm料帶寬度
● 高精度步進(+/- 0.04 mm)進料
油墨打點機構及噴墨打印機
● 可選半導體專用油墨打點機構和噴墨打印裝置
● 可支持自動卷出及自動托盤裝置打點
?支持打點及字符打印
?可支持多種顏色
?墨水符合RoHS要求
產品規格表
| 設備能力 | 重復取放精度 | ′+ -0.02mm | |
| 取放裝置 | 真空吸嘴×2 | ||
| 單位產能 | 可高達2500UPH | ||
| 燒錄器 | 可內置4臺昂科AP8000,最多可向時支持32個獨立燒錄工位，可選配擴展到64個燒錄工位 | ||
| 控制系統 | X－Y-Z軸驅動 | 高性能伺服驅動系統 | |
| 傳動架構 | 高性能皮帶和線性滑塊 | ||
| 解析度 | X/Y/Z軸: 0.001mm, R軸: 0.036/脈沖 | ||
| 視覺系統 | 下CCD數量 | 2組智能工業相機 | |
| 上CCD數量 | 1組智能工業相機 | ||
| 影像精度 | ′+ -0.01mm | ||
| 進/出料系統 | 托盤進出料 | 全自動盤裝進出料系統，約放25個JEDEC標準盤 | |
| 可支持手動托盤進出料 | |||
| 卷帶進料 | 電子科槍進料.支持8-44mm卷帶寬度可選配擴展到72mm | ||
| 卷帶進料數量 | 最多可支持4盤卷帶同時進料 | ||
| 卷帶出料 | 全自動卷帶出料系統，自粘與熱封兩種包裝方式，支持8-44mm卷帶寬度，可選配擴展到72mm | ||
| 管裝進料 | 可支持手動6管裝進料機 | ||
| 全自動管裝進料系統，雙通道同時進料，1次最多可以投入80管 | |||
| 標記系統 | 油墨打點 | 機械油墨打點 | |
| 噴墨打點 | 噴墨打點，支持打點，數字,英文字等街點最小1.2x1.2mm.單個字符2*3mm) | ||
| 激光打點 | 高性能激光打點，支持打點，數字，英文字，二維碼等(最小單個字符0.6*0.6mm) | ||
| 標簽貼裝 | 支持標簽貼附，支持標簽底紙寬度10- 40mm.標簽寬度>=3mm | ||
| 視覺檢測 | 卷行AOI檢測 | 芯片方向檢測、芯片字符檢測、芯片打點品質檢測、空料檢測 | |
| 托盤AOl檢測 | |||
| 3D視覺檢測 | 3D視覺共面性和引腳起翹檢測 | ||
| 操作系統 | 操作系統 | Windows 10 | |
| 顯示器 | 21寸LCD顯示器 | ||
| 輸入裝置 | 鍵盤、鼠標操作手柄 | ||
| 操作環境 | 輸入電壓 | 200V-240V單相/50- 60HZ/2KW|額定功率) | |
| 空氣壓 | 0.6MPa.約40L/min | ||
| 重量 | 約750KG | ||
| W | D | H | |
| 主機 | 1450mm | 1190mm | 1520mm (1965mm含警示燈) |
| 主機+自動托盤 | 1190mm | 1190mm | 1520mm (1965mm含警示燈) |
| 主機+自動卷出+進料飛達 | 1450mm | 2060mm | 1520mm (1965mm含警示燈) |
| 主機+自動托盤+自動卷出+進料托盤 | 1190mm | 2060mm | 1520mm (1965mm含警示燈) |
IPS3000昂科高性能自動燒錄器，采用雙吸嘴取料，放料結構，超高生產效率UPH高達2500；最大可以搭載4臺AP8000通用燒錄器，雙吸嘴同取同放并兼顧取放精度和超靜音，同時燒錄32顆芯片，對接MES制造執行系統使得生產過程全程可控、可追溯，適應大量電子產品生產而設計的一款高性價比的全自動智能化IC 編程設備，支持CSP、WLCSP和小尺寸封裝燒錄，如1.2x1.1mm尺寸IC，并且透過更進階的功能提供全方位自動化燒錄的解決方案，昂科AP8000高速通用編程器 是最新一款專業智能通用編程器/燒錄器/燒寫器。強大的器件算法庫，支持器件數量持續增加中，最新軟件可以在官網下載。
|
|
