IPS5200S


AUTOMATIC

HANDLER

自動化燒錄機

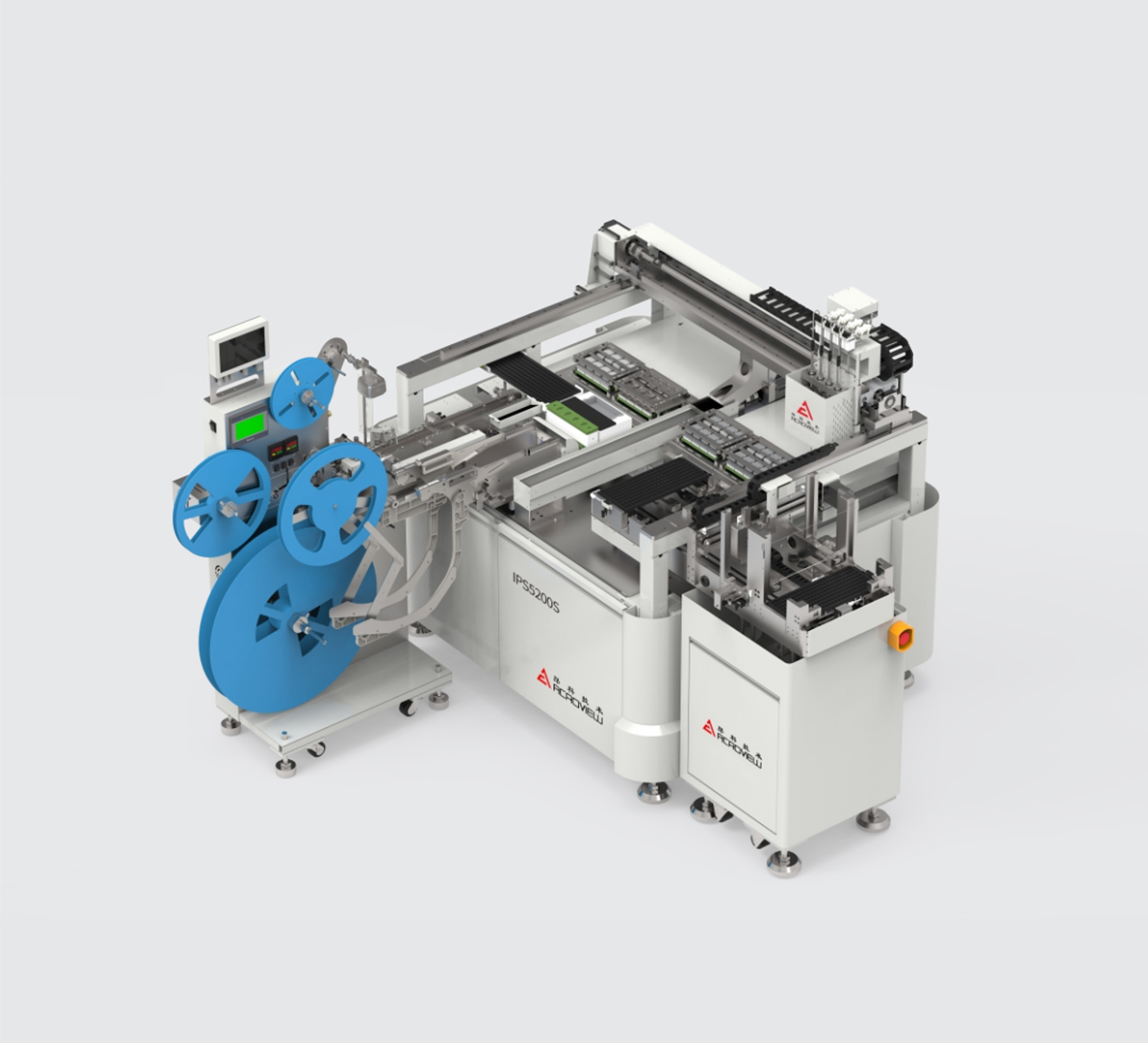

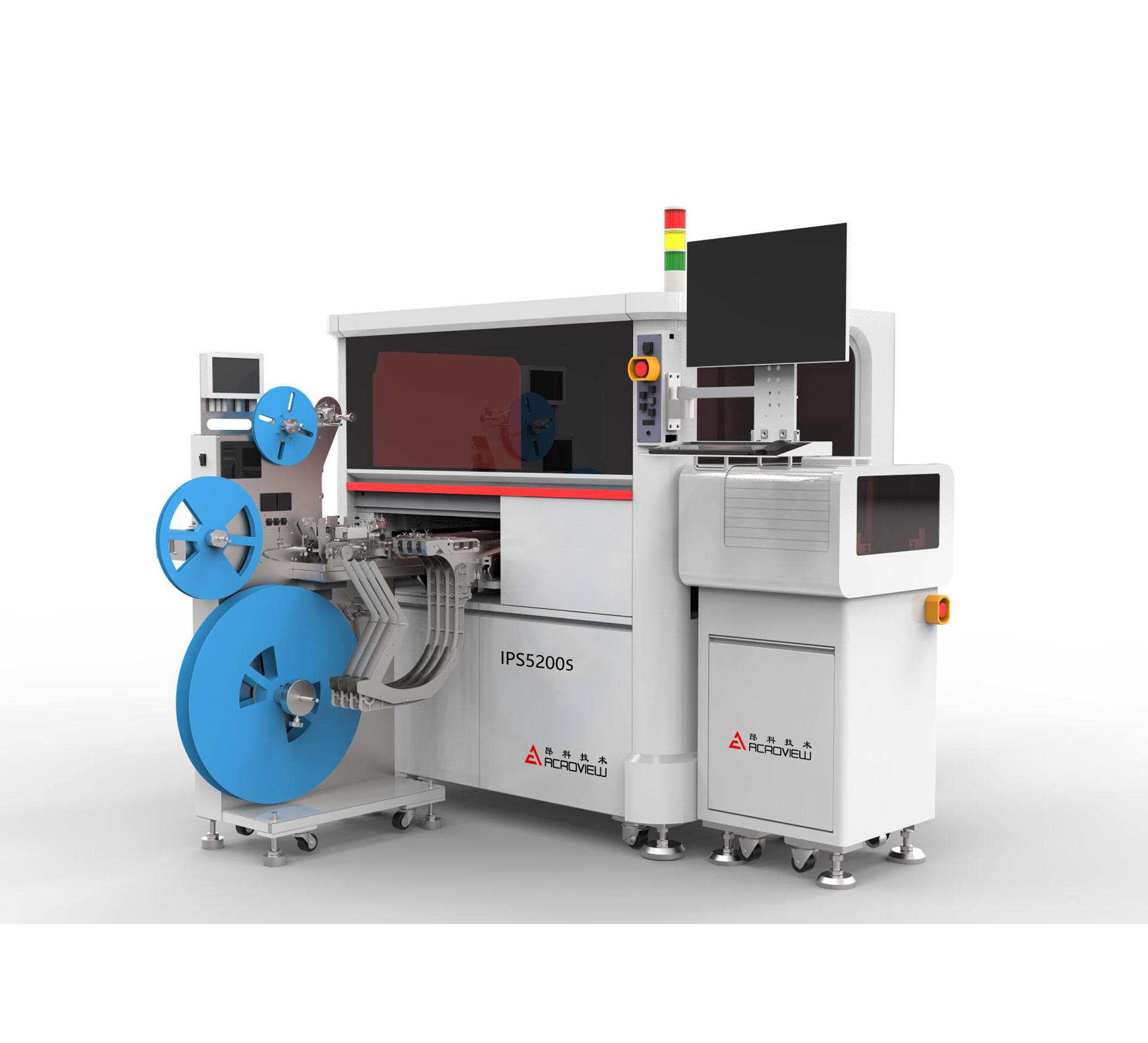

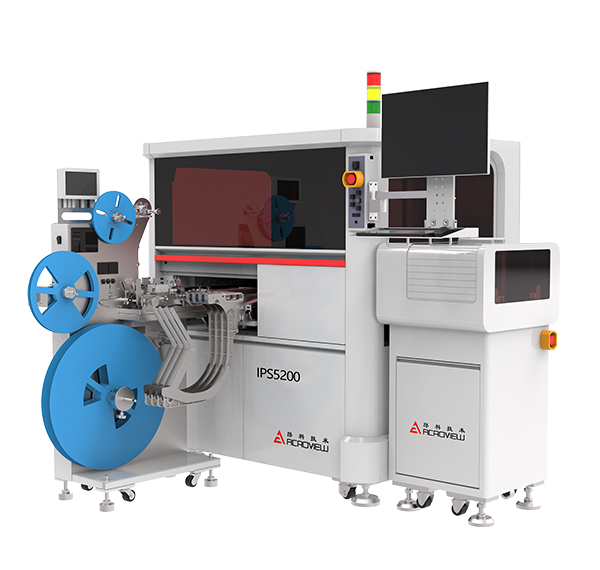

IPS5200S是昂科推出的四吸嘴高性能自動化燒錄機 ，最高可搭載4臺功能強大的昂科燒錄核心AP8000 ，系統最多可擴充至32個或64個燒錄工位，為客戶提供高效、高性價比的產能利用率。

● 昂科廣受客戶信賴的IPS自動機構架，確保機器全壽命周期穩定可靠

● 最新設計的四吸嘴芯片取放系統，在實現高速、高效(UPH3500)的同時兼顧了取放精度和超靜音

● 高性能伺服驅動系統配合高精度滾珠絲桿傳動系統，達到超高精度和超高產出效能的完美結合

● 系統支持各種極小尺寸封裝的燒錄

● 對接MES制造執行系統使得生產過程全程可控、可追溯

特色功能

高產出通用型燒錄器 AP8000

● 內置4臺燒錄、32個或64個燒錄工位

● 可高達3500UPH（Unit Per Hour）

● 支持IC類型：UFS、eMMC、MCU、Nor/Nand Flash、 EEPROM、CPLD、FPGA、Anti-Fuse以及其他客戶定制芯片/模組

● 全面支持各種IC封裝形式

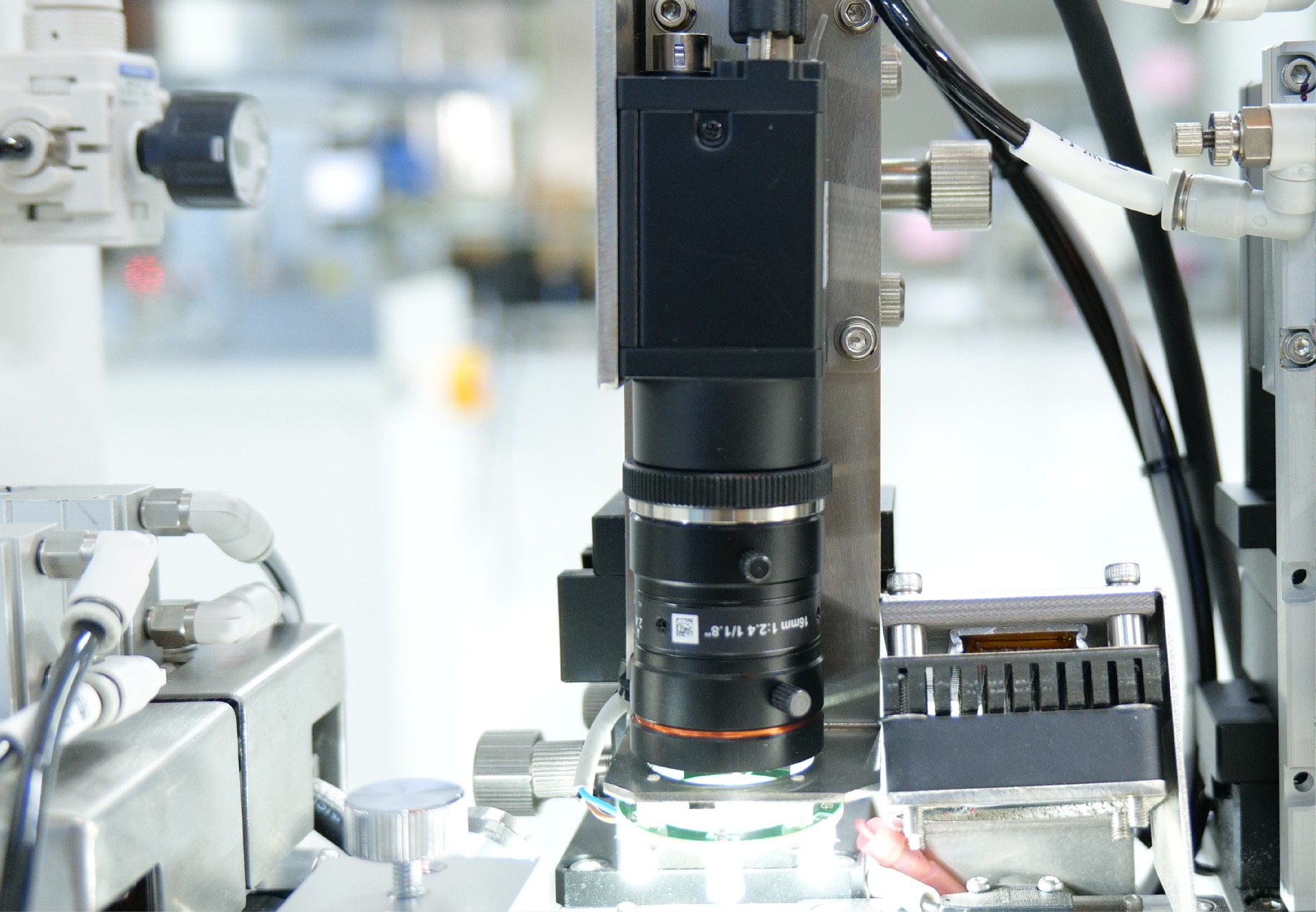

智能影像系統

● 四組下相機（130萬像素）IC同步糾偏，一組上相機(130萬像素)用于各工作站點定位 (包含托盤/料帶/燒錄座等)

● 全自動識別IC外廓定位，摒棄傳統膜板匹配，使操作更易簡單上手

● 高精度識別極小芯片，支持WLCSP芯片封裝1.0*1.5mm

● IC取放更精準、確保芯片取放穩定性和高產出

托盤自動燒錄機_芯片燒錄機

高產出高可靠性

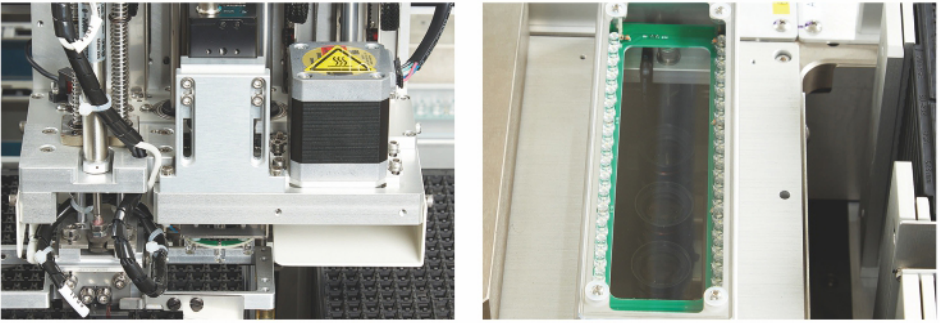

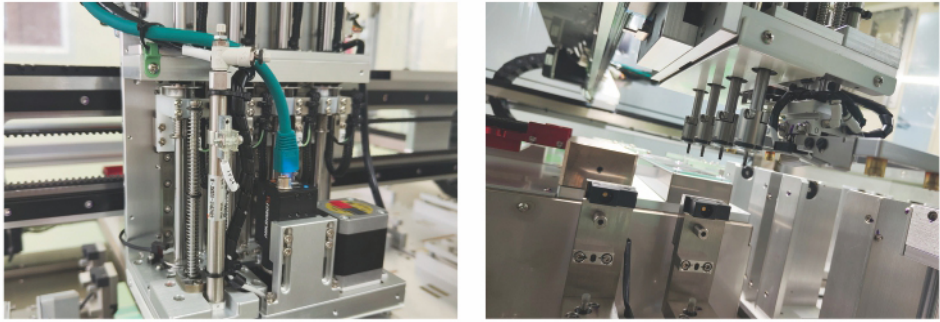

● 四吸嘴高精度IC取放(Pick&Place)組件

● UPH高達3500

● 自動化實時疊料檢測

自動化IC燒錄機_自動芯片燒錄機

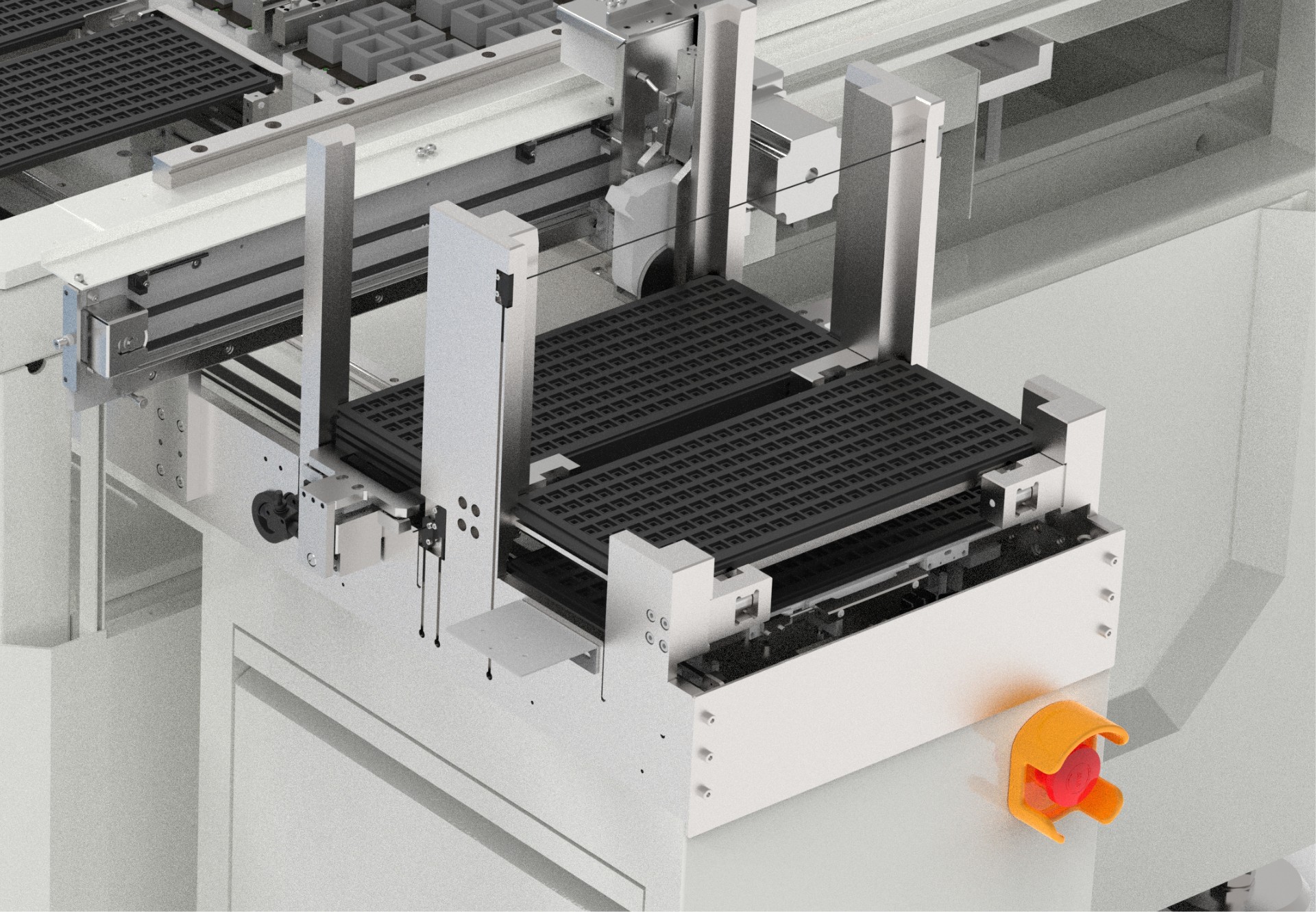

自動進出料托盤（AutoTray）系統

● 高效的自動托盤系統，上下料不影響UPH

● 自動托盤系統簡單可靠，提升系統穩定性

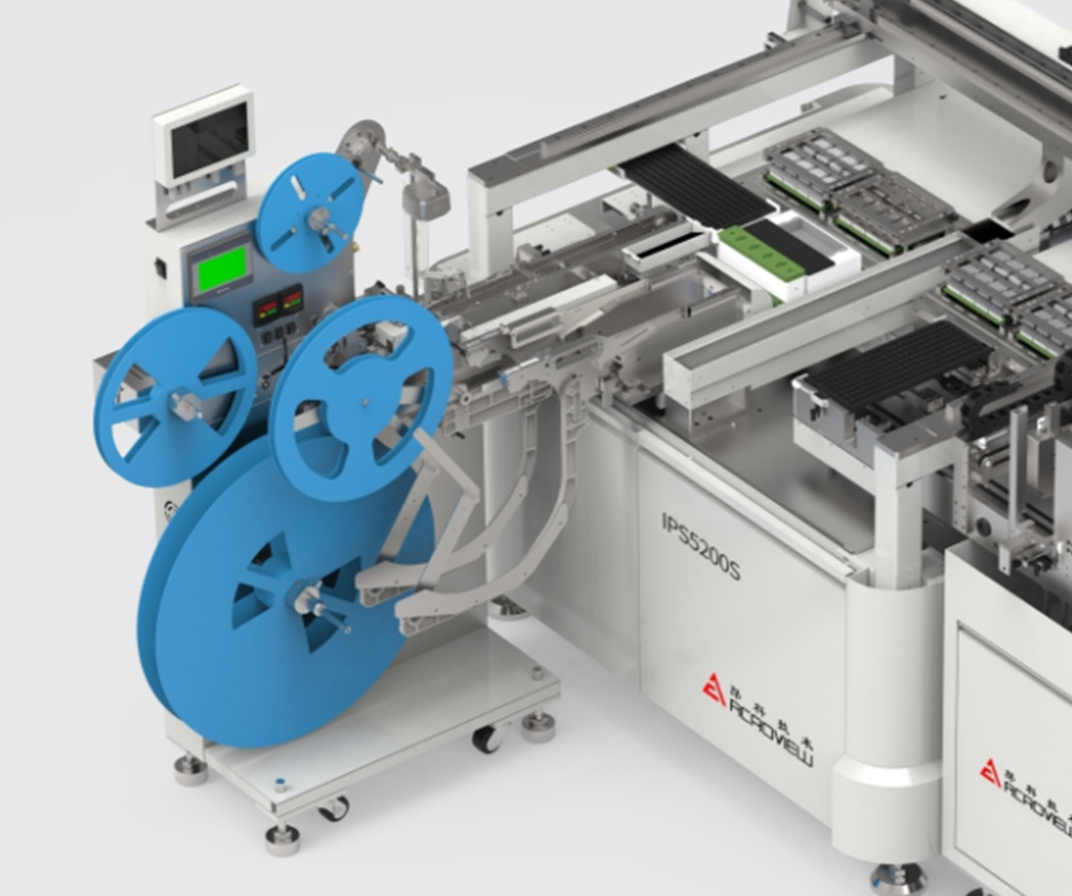

自動卷出設備（Tape Out）

● 同時支持冷、熱封包裝

● 支持8~44mm可擴展到72mm料帶寬度

● 高精度步進(± 0.04 mm)進料

可選配視覺檢查模塊、自動管裝進出料、油墨打點機構、噴墨打印機和激光打標

視覺檢查模塊

● 提高芯片卷帶出料的完整性

● 可以有效識別翻料，反轉，漏打標記等不良

● 可以同時檢測2個特征，比如說極性點與絲印

自動管裝進料設備

● 單軌獨立通道，軌道可按IC規格更換

● 前端皮帶傳送，更穩定

● 4mm厚料管最多可放置40支IC管

油墨打點機構、噴墨打印機和激光打標

● 可選油墨打點機構支持自動托盤及自動卷出IC標識打點

● 可選噴墨打印及支持自動托盤及自動卷出IC標識打印

?支持打點及字符打印

?可支持多種顏色

?墨水符合RoHS要求

● 可選激光打印及支持自動托盤及自動卷出IC標識打印

?支持打印各種字符

?支持打印二維碼

產品規格表

設備能力	重復取放精度	±0.01mm
	取放裝置	真空吸嘴×4
	單位產能	可高達3500UPH
燒錄器		可內置4臺昂科AP8000,最多可向時支持32個或64個獨立燒錄工位
控制系統	X-Y-Z軸驅動	高性能伺服驅動系統
	傳動架構	高性能伺服電機+同步帶+滑軌傳動系統
	解析度	X/Y/Z軸: 0.001mm, R軸: 0.036°/脈沖
視覺系統	下CCD數量	4組智能工業相機
	上CCD數量	1組智能工業相機
	影像精度	±0.01mm
進/出料系統	托盤進出料	全自動盤裝進出料系統，約放25個JEDEC標準盤，異盤進出。
	卷帶進料	電子科槍進料.支持8-44mm卷帶寬度
	卷帶進料數量	最多可支持4盤卷帶同時進料
	卷帶出料	全自動卷帶出料系統，自粘與熱封兩種包裝方式，支持8-44mm卷帶寬度
	管裝進料	可支持手動6管裝進料機
		全自動管裝進料系統，雙通道同時進料，一次最多可以投入80管
標記系統	油墨打點	機械油墨打點
	噴墨打點	噴墨打點，支持打點，數字,英文字等街點最小1.2x1.2mm.單個字符2*3mm)
	激光打點	高性能激光打點，支持打點，數字，英文字等
	標簽貼裝	支持標簽貼附，支持標簽底紙寬度10- 40mm.標簽寬度33mm
視覺檢測	卷行AOI檢測	芯片方向檢測、芯片字符檢測，芯片打點品質檢測、空料檢測
	托盤AOl檢測
	3D視覺檢測
操作系統	操作系統	Windows 10
	顯示器	21寸觸摸屏顯示器
	輸入裝置	鍵盤、鼠標、操作手柄
操作環境	輸入電壓	200V-240V單相/50- 60HZ/2KW\|額定功率)
	空氣壓	0.6MPa.約40L/min
	重量	約750KG
	W	D	H
主機	1450mm	1389mm	1520mm (1965mm含警示燈)
主機+自動托盤	1942mm	1190mm	1520mm (1965mm含警示燈)
主機+自動卷出+進料飛達	1451mm	2060mm	1520mm (1965mm含警示燈)
主機+自動托盤+自動卷出+進料飛達	1942mm	2060mm	1520mm (1965mm含警示燈)
