HC32L196PCTA是一款旨在延長便攜式測量系統的電池使用壽命的超低功耗、寬電壓工作范圍的MCU。集成12位1Msps高精度SARADC，1個12位DAC以及集成了比較器、運放、內置高性能PWM定時器、LCD顯示、多路UART、SPI、I2C等豐富的通訊外設，內建AES、TRNG等信息安全模塊，具有高整合度、高抗干擾、高可靠性和超低功耗的特點。

HC32L196PCTA內核采用Cortex-M0+內核，配合成熟的Keil & IAR調試開發軟件，支持C語言及匯編語言，匯編指令。

典型應用

? 傳感器應用、物聯網應用

? 智能儀表、無線模塊、溫控器、貨架標簽

? 智能交通、報警系統

? 智能家居、醫療設備

產品特性

? 48MHz Cortex-M0+ 32 位 CPU 平臺

? 具有靈活的功耗管理系統，超低功耗性能

– 0.6μA @ 3V 深度休眠模式：所有時鐘關閉，上電復位有效，IO 狀態保持，IO 中斷有效，所有寄存器、RAM 和CPU 數據保存狀態時的功耗

– 1.0μA @3V 深度休眠模式+ RTC 工作

– 8μA @32.768kHz 低速工作模式：CPU運行，外設關閉，從 Flash 運行程序

– 30μA/MHz@3V@24MHz 休眠模式：CPU 停止，外設關閉，主時鐘運行

– 130μA/MHz@3V@24MHz 工作模式：CPU 運行，外設關閉，從 Flash 運行程序

– 4μs 超低功耗喚醒時間，使模式切換更加靈活高效，系統反應更為敏捷

? 256K 字節 Flash 存儲器，具有擦寫保護功能，支持 ISP、ICP、IAP

? 32K 字節 RAM 存儲器，附帶奇偶校驗，增強系統的穩定性

? 通用 I/O 管腳（88IO/100PIN, 72IO/80PIN, 56IO/64PIN, 40IO/48PIN, 26IO/32PIN）

? 時鐘、晶振

– 外部高速晶振 4 ~ 32MHz

– 外部低速晶振 32.768kHz

– 內部高速時鐘 4/8/16/22.12/24MHz

– 內部低速時鐘 32.8/38.4kHz

– PLL 時鐘 8 ~ 48MHz

– 硬件支持內外時鐘校準和監控

? 定時器/計數器

– 3 個 1 通道互補輸出通用 16 位定時器

– 1 個 3 通道互補輸出通用 16 位定時器

– 2 個低功耗 16 位定時器，支持級聯

– 1 個超低功耗脈沖計數器 PCNT，具備低功耗模式下自動定時喚醒功能，最大定時達 1024 秒

– 3 個高性能 16 位定時器/計數器，支持PWM 互補，死區保護功能

– 1 個可編程 16 位定時器 PCA，支持 5通道捕獲比較，5 通道 PWM 輸出

– 1 個 20 位可編程看門狗電路，內建專用 10kHz 振蕩器提供 WDT 計數

? 通訊接口

– 4 路 UART 標準通訊接口

– 2 路 LPUART 低功耗通訊接口，深度休眠模式下可工作

– 2 路 SPI 標準通訊接口

– 2 路 I2C 標準通訊接口

? 蜂鳴器頻率發生器，支持互補輸出

? 硬件萬年歷 RTC 模塊

? 硬件 CRC16 / CRC32 模塊

? AES-128/192/256 硬件協處理器

? TRNG 真隨機數發生器

? 2 通道 DMAC

? 4*52 / 6*50 / 8*48 LCD 驅動

? 全球唯一 10 字節 ID 號

? 12位1Msps采樣的高速高精度 SARADC，內置跟隨器，可測量高輸出阻抗的信號

? 1 路 12 位 500Ksps DAC

? 集成 1 個多功能運算放大器，可以作為DAC 的輸出 Buffer

? 集成 3 路電壓比較器，具有 6 位 DAC 和可編程比較基準

? 集成低電壓偵測器，可配置 16 階比較電壓，可監控端口電壓以及電源電壓

? SWD 調試解決方案，提供全功能調試器

? 工作條件：-40 ~ 85℃，1.8 ~ 5.5V

? 封裝形式：LQFP100/80/64/48, QFN32

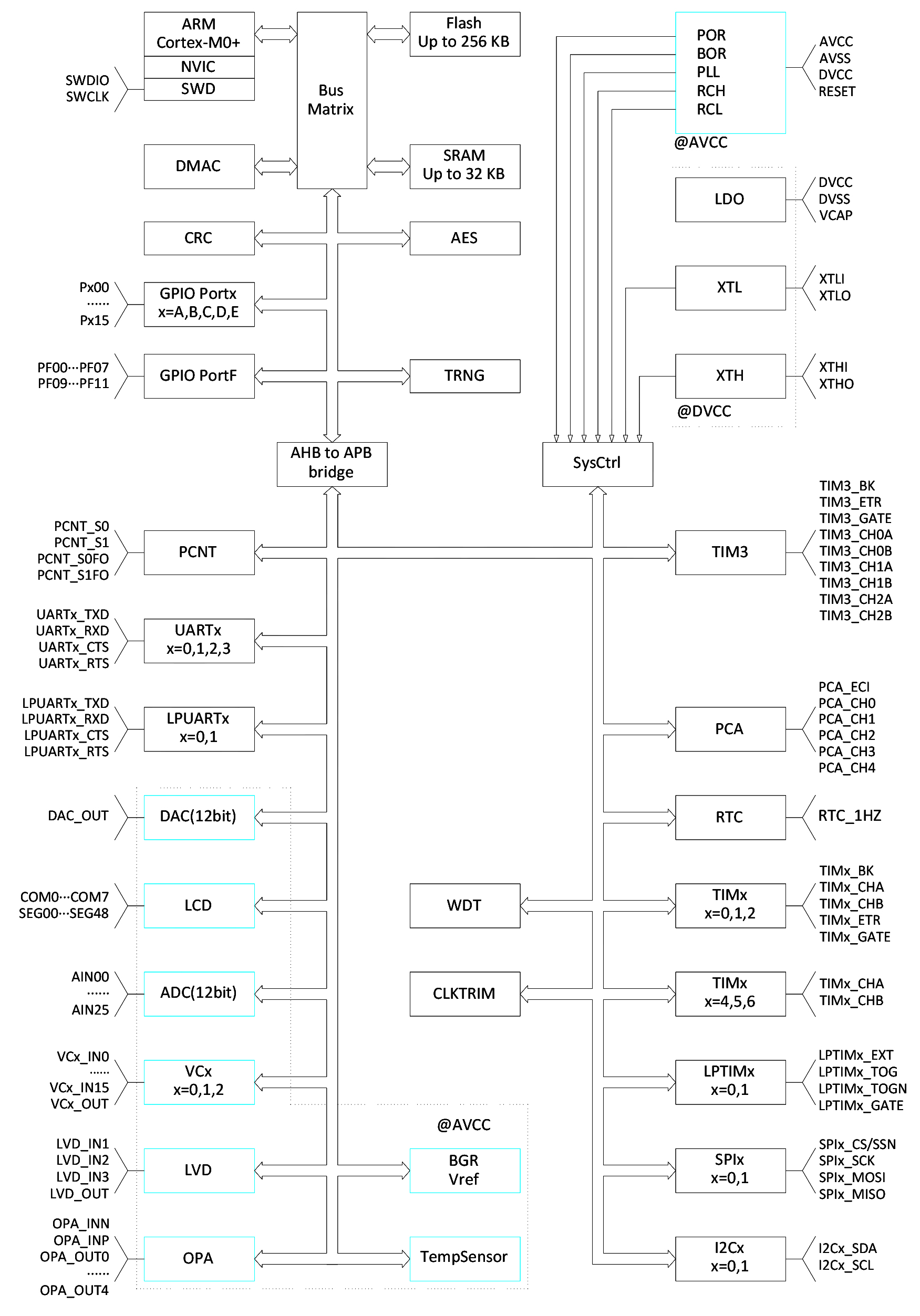

功能框圖

昂科技術自主研發的AP8000萬用型燒錄器包含主機，底板，適配座三大部分。

主機支持USB和NET連接，允許將多臺編程器進行組網，達到同時控制多臺編程器同時燒錄的目的。內置芯片安全保障電路保證即使芯片放反或其他原因造成的短路可以被立即檢測到并進行斷電處理，以保障芯片和編程器安全。內嵌高速FPGA，極大地加速數據傳輸和處理。主機背部有SD卡槽，將PC軟件制作得到的工程文件放到SD卡的根目錄下并插入到該卡槽內，通過編程器燒錄器上的按鍵可進行工程文件的選擇，加載，執行燒錄等命令，以達到脫離PC便可操作的目的，極大的降低了PC硬件配置成本，方便迅速地搭配工作環境。

AP8000通過底板加適配板的方式，讓主機擴展性更強，目前已經支持了所有主流半導體廠家生產的器件，包括TI, ST, MicroChip, Atmel, Hynix , Macronix, Micron, Samsung ,Toshiba等。支持的器件類型有NAND,NOR,MCU,CPLD,FPGA,EMMC等，支持包括Intel Hex，Motorola S, Binary, POF等文件格式。公司簡介

公司簡介

關于華大半導體：華大半導體（HDSC）是中國電子信息產業集團有限公司（CEC）旗下專業的集成電路發展平臺公司，圍繞汽車電子、工業控制、物聯網三大應用領域，重點布局控制芯片、功率半導體、高端模擬芯片和安全芯片等，形成整體芯片解決方案，形成了競爭力強勁的產品矩陣及全面的解決方案。

關于昂科技術：昂科技術（ACROVIEW）是全球領先的半導體芯片燒錄解決方案提供商，公司堅持以科技改變世界、用智能驅動未來，持續不斷的為客戶創造價值。昂科的AP8000通用燒錄器平臺及最新的IPS5000燒錄自動化解決方案，為半導體和電子制造領域客戶提供一站式解決方案，公司已服務包括華為、比亞迪、富士康等全球領先客戶。
