SH79F6441P是一種高速高效率8051可兼容單片機。在同樣振蕩頻率下，較之傳統的8051芯片它有著運行更快速的優越特性。

SH79F6441P保留了標準8051芯片的大部分特性。這些特性包括內置256字節RAM，3路UART和外置中斷INT0，INT1，INT2，INT3和INT4。此外，SH79F6441P還集成了外部2816字節RAM。該單片機還包括適合于程序存儲的64 K字節Flash塊。

SH79F6441P不僅集成了如EUART/TWI/SPI等標準通訊模塊，此外還集成了12位ADC，PWM定時器等模塊。

此外，SH79F6441P還內建了CRC模塊，且部分?jǐn)?shù)字邏輯端口功能可編程配置。為了達到高可靠性和低功耗，SH79F6441P內建看門狗定時器，低電壓復位功能及系統時鐘監控功能。此外SH79F6441P還提供了2種低功耗省電模式。

特性

? 基于8051指令流水線結構的8位單片機

? Flash ROM：64K字節

? RAM：內部256字節，外部2816字節

? 類EEPROM：最大4096字節（代碼選項可選）

? 工作電壓：

- fOSC=32.768kHz-24MHz，VDD=2.7V-5.5V

? 振蕩器（代碼選項）：

- 晶體諧振器：32.768kHz

- 晶體諧振器：2MHz-16MHz

- 陶瓷諧振器：2MHz-16MHz

- 內部RC振蕩器：24MHz（±1%）/128K（±10%）

? 42/30/26個CMOS雙向I/O管腳（44腳/32腳/28腳）

? I/O內建上拉電阻（30kΩ）

? 12個大電流驅動I/O口（代碼選項可選增強或標準或減弱）

? P0口可減弱拉電流能力（代碼選項可選減弱或標準）

? 1個16位定時器/計數器T3

? 3個16位PCA0、PCA1、PCA2各含2個比較/捕捉單元

? 3路12位PWM定時器

? 中斷源：

- 定時器3，PCA0-2

- 外部中斷0-3

- 外部中斷4：8輸入

- ADC，EUART，SPI

- PWM，SCM，CRC，TWI，LPD

? SPI接口（主從模式）

? TWI接口（主從模式）

? 內建數字邏輯可配置模塊（LCM）

? 3路增強型UART（3V/5V通訊）（自帶波特率的uart通訊）

? 15通道12位模數轉換器（ADC）

? 內建的低電壓復位功能（代碼選項）

- LVR電壓1：4.1V

- LVR電壓2：3.7V

- LVR電壓3：2.8V

? 內建CRC校驗?zāi)K，校驗空間大小可選

? 13檔電平可選的低電壓檢測模塊（LPD）

? 支持單線仿真和燒寫

? CPU機器周期：1個振蕩周期

? 看門狗定時器（WDT）

? 預熱計數器

? 低功耗工作模式

- 空閑模式

- 掉電模式

? Flash型

? 封裝

- LQFP44

- LQFP32

- QFN32

- SOP28

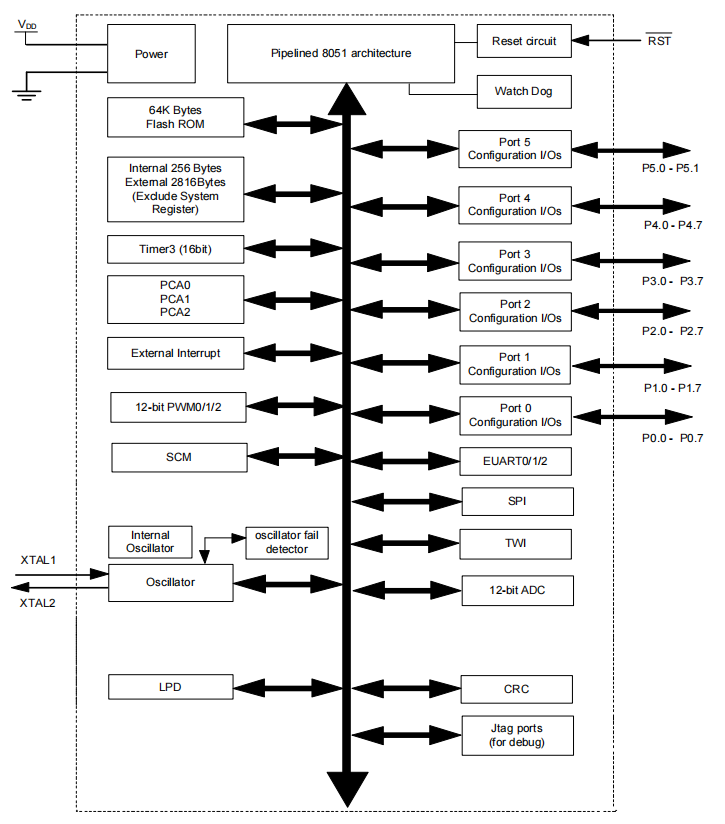

整體框圖
