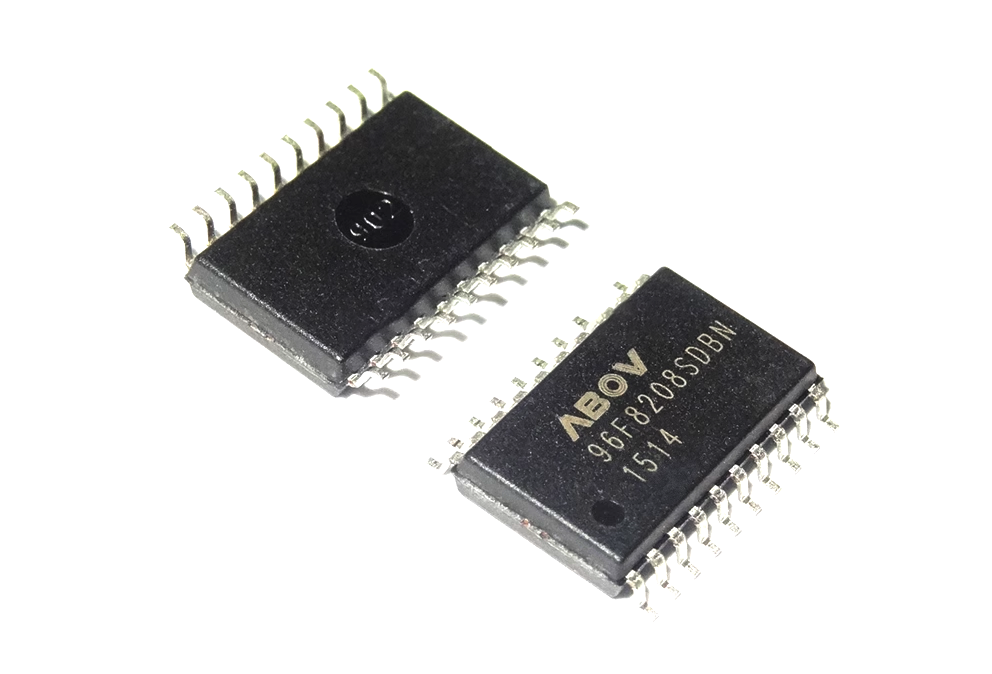

MC96F8208SD是一款有8K字節FLASH的8位CMOS單片機。本芯片是一款可以為許多嵌入式控制應用提供高效靈活低成本解決方案的微控器。該芯片有以下特點: 8k字節 FLASH，256字節IRAM，256字節XRAM，通用I/O，基本間隔定時器，8/16位定時器/計數器，16位PPG輸出，8位PWM輸出，watch timer，蜂鳴器驅動口，SPI，UART，I2C，12-bit A/D轉換器，片內POR，LVR，LVI，片內振蕩和時鐘電路，MC96F8208SD也支持節電模式以減少電量消耗。

    特性

? CPU

– 8-bit CISC內核(M8051, 2時鐘/周期)

? ROM(FLASH)容量

– 8K字節自讀寫Flash

– In-System Programming(ISP)

– 擦寫次數:10,000times(Sector 0~247)；100,000 times(Sector 248~255)

– Retention:10years

? 256bytes IRAM

? 256bytes XRAM

? 通用I/O(GPIO)

– 普通I/O:18 Ports(P0[3:0], P1[6:1], P2[5:4], P3[7:5/2:0])

? 定時器/計數器

– Basic Interval Timer(BIT)8-bit×1-ch

– Watch Dog Timer(WDT)8-bit×1-ch

– 5kHz內部RC振蕩器

– 8-bit×1-ch(T0), 16-bit×2-ch(T1/T2)

? 可編程脈沖發生器

– 脈沖發生器(by T1/T2)

– 8-Bit PWM(by T0)

? Watch Timer(WT)

– 3.91ms/0.25s/0.5s/1s/1min間隔(4.194304MHz)

? Buzzer

– 8-bit×1-ch

? SPI 2

– 8-bit×1-ch

? UART

– 8-bit×1-ch

? I2C

– 8-bit×1-ch

? 12-bit A/D轉換器

– 10個輸入通道

– 睡眠喚醒功能

? 上電復位

– 復位電平(1.4V)

? 低電壓復位

– 14個檢測電平(1.60/2.00/2.10/2.20/2.32/2.44/2.59/2.75/2.93/3.14/3.38/3.67/4.00/4.40V)

? 低電壓檢測

– 13個檢測電平(2.00/2.10/2.20/2.32/2.44/2.59/2.75/2.93/3.14/3.38/3.67/4.00/4.40V)

? 中斷源

– 外部中斷(EINT0~2, EINT5, EINT6, EINT10, EINT11, EINT12) (6)

– Timer(0/1/2)(4)

– WDT(1)

– BIT(1)

– WT(1)

– SPI(1)

– UART(2)

– I2C(1)

– ADC(1)

– ADC Wake-up(1)

? 內部RC振蕩器

– 內部RC頻率:16MHz ±1.5% (TA=0~+50°C，VDD=2.0V~5.5V)

? 省電模式

– STOP，IDLE模式

? 工作電壓和頻率

– 1.8V~5.5V(@0.4~4.2MHz with X-tal)

– 2.7V~5.5V(@0.4~10.0MHz with X-tal)

– 3.0V~5.5V(@0.4~12.0MHz with X-tal)

– 1.8V~5.5V(@0.5~8.0MHz with Internal RC)

– 2.0V~5.5V(@0.5~16.0MHz with Internal RC)

– Voltage dropout converter included for core

? 最小指令執行時間

– 125ns(@16MHz main clock)

? 工作溫度

– –40~+85℃

? 振蕩器類型

– 0.4-12晶體或陶瓷振蕩器做為主時鐘

? 封裝類型

– 20SOP

– 20PDIP

– 20QFN

– Pb-free package

整體框圖

昂科技術自主研發的AP8000萬用型燒錄器包含主機，底板，適配座三大部分。

主機支持USB和NET連接，允許將多臺編程器進行組網，達到同時控制多臺編程器同時燒錄的目的。內置芯片安全保障電路保證即使芯片放反或其他原因造成的短路可以被立即檢測到并進行斷電處理，以保障芯片和編程器安全。內嵌高速FPGA，極大地加速數據傳輸和處理。主機背部有SD卡槽，將PC軟件制作得到的工程文件放到SD卡的根目錄下并插入到該卡槽內，通過編程器上的按鍵可進行工程文件的選擇，加載，執行燒錄等命令，以達到脫離PC便可操作的目的，極大的降低了PC硬件配置成本，方便迅速地搭配工作環境。

AP8000通過底板加適配板的方式，讓主機擴展性更強，目前已經支持了所有主流半導體廠家生產的器件，包括TI, ST, MicroChip, Atmel, Hynix , Macronix, Micron, Samsung ,Toshiba等。支持的器件類型有NAND,NOR,MCU,CPLD,FPGA,EMMC等，支持包括Intel Hex，Motorola S, Binary, POF等文件格式。

 公司介紹

關于現代單片機：現代單片機（ABOV）成立于2006年，是一家集設計和生產于一體的專業IC設計公司，1999年現代電子合并LG電子后成立了海力士，2004年非內存事業部從海力士分離出來成立了Magnachips，2006年單片機事業部從Magnachip分離出來正式成立ABOV。ABOV目前主要業務是微控制器，先進的非易失性存儲器和各種半導體解決方案。并持續打造良好的MCU生態環境，為完善智能MCU市場的創新而努力，不斷的向廠商的產品賦予新的價值。

關于昂科技術：昂科技術（ACROVIEW）是全球領先的半導體芯片燒錄解決方案提供商，公司堅持以科技改變世界、用智能驅動未來，持續不斷的為客戶創造價值。昂科的AP8000通用燒錄器平臺及最新的IPS5000燒錄自動化解決方案，為半導體和電子制造領域客戶提供一站式解決方案，公司已服務包括華為、比亞迪、富士康等全球領先客戶。
