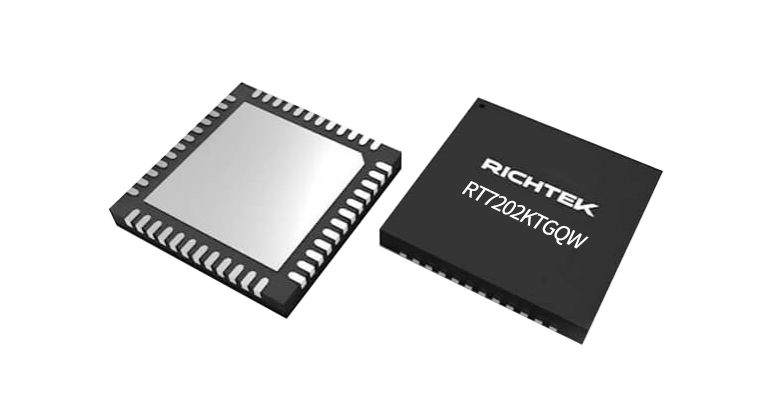

RT7202KTGQW是簡單又靈活好用的多用途USB PD控制器，可由程序設定為供電端或受電端。

作為供電端，它可以出現在離線式開關電源中，利用其自帶的分流式調節器、恒壓恒流控制回路和可程控參考電壓源以滿足可程控電源供應器的規格需求。將其與Buck或Buck-Boost控制器結合在一起，則可構成DC-DC轉換器用于車用充電器之類的應用中，同時還能符合可程控電源的規格要求。作為受電端，它在使用上很簡單，構成系統的成本很低，可滿足多種多樣的向供電端申請供電任務的需求。當所選型號為RT7202KTGQW時，它所擁有的I2C接口和兩個GPIO端子被靈活使用，能與其他起主控作用的MCU連接并受其控制以完成任務。

關鍵特性

? 支持的協議

– USB PD 2.0和3.0(PPS)

– 其他私家協議

? 集成大量單元

– 內建MCU、24kB掩膜ROM、8kB或16kB一次性可寫入ROM和2kB SRAM

– 內建BMC收發器

– 可工作VDD電壓范圍：3V-22V

– 內建分流式調節器，可構成定電壓、定電流調節器

– 內建10位ADC

– 可程控纜線補償

– VDD引腳可用于輸出電容快速放電

– USBP引腳可直接驅動外接N-MOSFET阻斷開關

– 待機時工作于節能模式

? 保護特性

– 自適應式過壓保護

– 自適應式欠壓保護

– 固件可調的過流保護

? 環境溫度范圍: -40°C至105°C

? 接面溫度范圍: -40°C至125°C

應用

? USB-C/PD充電器及智能手機、筆記本電腦、平板電腦和其他電子設備的電源適配器

? 離線式AC-DC轉換器之USB PD擴展內核

整體框圖

昂科技術自主研發的AP8000萬用型燒錄器包含主機，底板，適配座三大部分。

主機支持USB和NET連接，允許將多臺編程器進行組網，達到同時控制多臺編程器同時燒錄的目的。內置芯片安全保障電路保證即使芯片放反或其他原因造成的短路可以被立即檢測到并進行斷電處理，以保障芯片和編程器安全。內嵌高速FPGA，極大地加速數據傳輸和處理。主機背部有SD卡槽，將PC軟件制作得到的工程文件放到SD卡的根目錄下并插入到該卡槽內，通過編程器上的按鍵可進行工程文件的選擇，加載，執行燒錄等命令，以達到脫離PC便可操作的目的，極大的降低了PC硬件配置成本，方便迅速地搭配工作環境。

AP8000通過底板加適配板的方式，讓主機擴展性更強，目前已經支持了所有主流半導體廠家生產的器件，包括TI, ST, MicroChip, Atmel, Hynix , Macronix, Micron, Samsung ,Toshiba等。支持的器件類型有NAND,NOR,MCU,CPLD,FPGA,EMMC等，支持包括Intel Hex，Motorola S, Binary, POF等文件格式。
