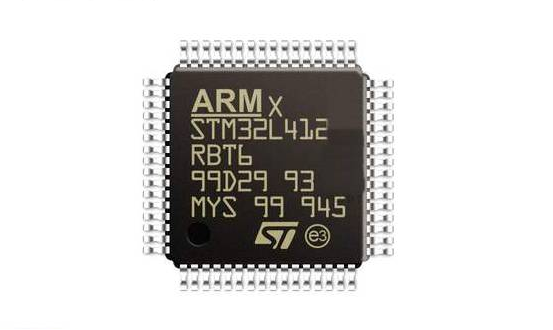

STM32L412RBT是基于高性能Arm?Cortex?-M4 32位RISC內核的超低功耗微控制器，工作頻率高達80MHz。Cortex-M4內核具有單精度浮點單元(FPU)，支持所有Arm?單精度數據處理指令和數據類型。它還實現了一整套DSP指令和內存保護單元(MPU)，增強了應用安全性。

STM32L412RB嵌入了高速存儲器(最大128K字節的閃存、40K字節的SRAM)、一個四路SPI閃存接口(所有封裝都有)以及連接到兩條APB總線、兩條AHB總線和一個32位多AHB總線矩陣的大量增強型I/O和外設。

STM32L412RBT為嵌入式閃存和SRAM嵌入了多種保護機制：讀出保護、寫入保護、專有代碼讀出保護和防火墻。

這些器件提供兩個快速的12位ADC(5Msps)、兩個比較器、一個運算放大器、一個低功耗RTC、一個通用32位定時器、一個專用于電機控制的16位PWM定時器、四個通用16位定時器和兩個16位低功耗定時器。

此外，可提供多達12個電容傳感通道。

它們還具有標準和先進的通信接口，即三個I2C、兩個SPI、三個USART和一個低功耗UART，一個USB全速設備晶體少。

STM32L412RBT在-40℃至+85℃(+105℃結點)和-40℃至+125℃(+130℃結點)溫度范圍內工作，使用內部LDO穩壓器時采用1.71至3.6V VDD電源，使用外部SMPS電源時采用1.00至1.32V VDD12電源，一套全面的省電模式使低功耗應用的設計成為可能。

支持一些獨立的電源：ADC、OPAMP和比較器的模擬獨立電源輸入。一個VBAT輸入使得備份RTC和備份寄存器成為可能。專用的VDD12電源在連接到外部SMPS時可用于繞過內部LDO穩壓器。

STM32L412RBT系列提供從32到64引腳的六種封裝。

主要特征

? 采用FlexPowerControl的超低功耗

– 1.71V至3.6V電源

– -40℃至85/125℃溫度范圍

– VBAT模式下300 nA：為RTC和32x32位備份寄存器供電

– 16nA關機模式(4個喚醒引腳)

– 32nA待機模式(4個喚醒引腳)

– 245nA帶有RTC的待機模式

– 0.7μA停止2模式，帶RTC的0.95 μA

– 79μA/MHz運行模式(LDO模式)

– 28μA/MHz運行模式(@3.3V SMPS模式)

– 批量采集模式(BAM)

– 4微秒從停止模式喚醒

– 斷電復位(BOR)

– 互連矩陣

? 內核Arm?32位Cortex?-M4 CPU，帶FPU，自適應實時加速器(ART Accelerator?)，允許從閃存中0等待狀態執行，頻率高達80MHz，MPU，100DMIPS和DSP指令

? 性能基準

– 1.25DMIPS/MHz(Drystone2.1)

– 273.55CoreMark?

(3.42CoreMark/MHz@80MHz)

? 能源基準

– 442ULPMark-CP?

– 165ULPMark-PP?

? 時鐘源

– 4至48兆赫晶體振蕩器

– 用于RTC(LSE)的32kHz晶體振蕩器

– 內部16MHz工廠調整的RC(±1%)

– 內部低功耗32kHz RC(±5%)

– 內部多速100千赫至48兆赫振蕩器，由LSE自動微調(精度優于±0.25％)

– 內部48MHz，帶時鐘恢復

– 用于系統時鐘的PLL

– 多達52個快速I/O，大多數為5V耐壓

– 帶有HW日歷、報警和校準的RTC

– 多達12個電容式感應通道：支持觸摸鍵、線性和旋轉式觸摸傳感器

– 10個定時器：1個16位高級電機控制，1個32位和2個16位通用，1個16位基本，2個低功耗16位定時器(在停止模式下可用)，2個看門狗，SysTick定時器

? 存儲器

– 128KB單組閃存，專有代碼讀出保護

– 40KB的SRAM，包括8KB的硬件奇偶校驗

– 四個SPI存儲器接口，具有XIP功能

? 豐富的模擬外設(獨立供電)

– 2個12位ADC 5Msps，通過硬件超采樣可達16位，200μA/Msps

– 2個運算放大器，內置PGA

– 1個超低功率的比較器

– 精確的2.5V或2.048V參考電壓緩沖輸出

? 12x通信接口

– 帶有LPM和BCD的USB2.0全速晶體少解決方案

– 3xI2C FM+(1Mbit/s)，SMBus/PMBus

– 3xUSARTs(ISO7816、LIN、IrDA、調制解調器)

– 1個LPUART(Stop2喚醒)

– 2個SPI(和1個四路SPI)

– IRTIM(紅外接口)

? 14個通道的DMA控制器

? 真正的隨機數發生器

? CRC計算單元，96位唯一ID

? 開發支持：串行線調試(SWD)、JTAG、嵌入式跟蹤器Macrocell?。

? 所有封裝都符合ECOPACK2標準

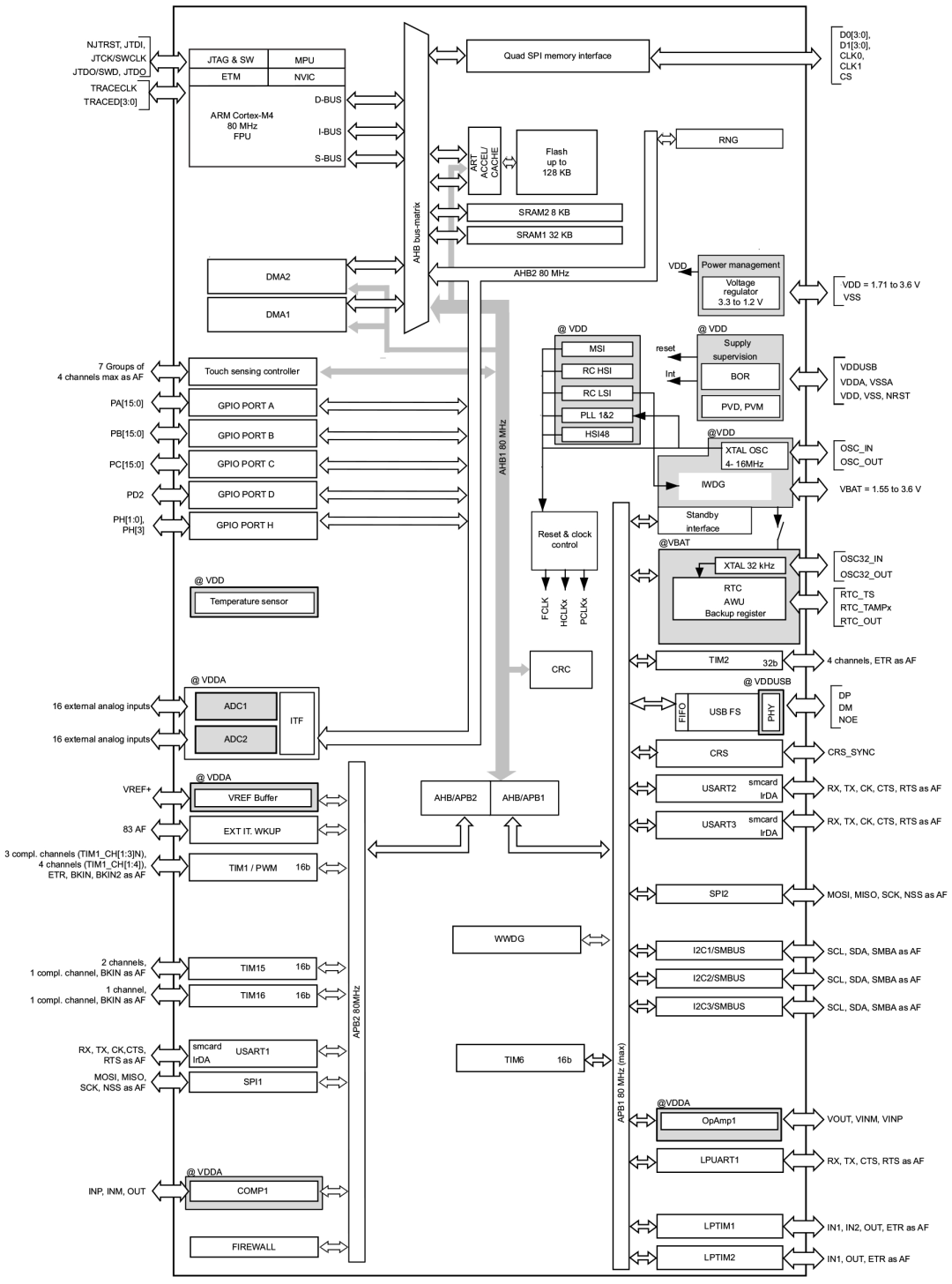

系統框圖

昂科技術自主研發的AP8000萬用型燒錄器包含主機，底板，適配座三大部分。

主機支持USB和NET連接，允許將多臺ic自動編程器進行組網，達到同時控制多臺編程器同時燒錄的目的。內置芯片安全保障電路保證即使芯片放反或其他原因造成的短路可以被立即檢測到并進行斷電處理，以保障芯片和編程器安全。內嵌高速FPGA，極大地加速數據傳輸和處理。主機背部有SD卡槽，將PC軟件制作得到的工程文件放到SD卡的根目錄下并插入到該卡槽內，通過編程器上的按鍵可進行工程文件的選擇，加載，執行燒錄等命令，以達到脫離PC便可操作的目的，極大的降低了PC硬件配置成本，方便迅速地搭配工作環境。

AP8000通過底板加適配板的方式，讓主機擴展性更強，目前已經支持了所有主流半導體廠家生產的器件，包括TI, ST, MicroChip, Atmel, Hynix, Macronix, Micron, Samsung, Toshiba等。支持的器件類型有NAND, NOR, MCU, CPLD, FPGA, EMMC等，支持包括Intel Hex, Motorola S, Binary, POF等文件格式。
