芯片燒錄行業領導者-昂科技術近日發布最新的燒錄軟件更新及新增支持的芯片型號列表，其中TI的超低抖動振蕩器LMK61E08已經被昂科的通用燒錄平臺AP8000所支持。

Texas Instruments LMK61E08超低抖動振蕩器是可生成常用參考時鐘的高性能振蕩器。每片器件都可進行預編程設置，以支持任何參考時鐘頻率；受支持的輸出格式包括 LVPECL（高達 1GHz）、LVDS（高達 900MHz ）以及 HCSL（高達 400MHz ）。內部功率調節提供出色的電源紋波抑制比 (PSRR)，降低了電力輸送網絡的成本和復雜性。該器件在3.3V±5%的單電源下工作。這些器件是晶體、SAW或硅基振蕩器理想的高性能替代產品。

產品特性：

l 超低噪聲，高性能

l 抖動：90fs RMS 典型 Fout > 100MHz

l PSRR：-70dBc，強大的電源噪聲抑制能力

l 受支持的輸出格式

l LVPECL 高達 1GHz

l LVDS 高達 900MHz

l HCSL 高達 400MHz

l 總頻率容差為 ± 50ppm

l 3.3V 工作電壓

l 工業溫度范圍 （-40 至 +85℃）

l 7mm×5mm 6引腳封裝，引腳兼容行業標準7050 XO封裝

主要應用：

l 晶體、SAW或硅基振蕩器的高性能替代產品

l 交換機、路由器、網絡線卡、基帶單元（BBU）、服務器，存儲/SAN

l 醫學影像系統

l FPGA、MPU等處理器的附加時鐘系統

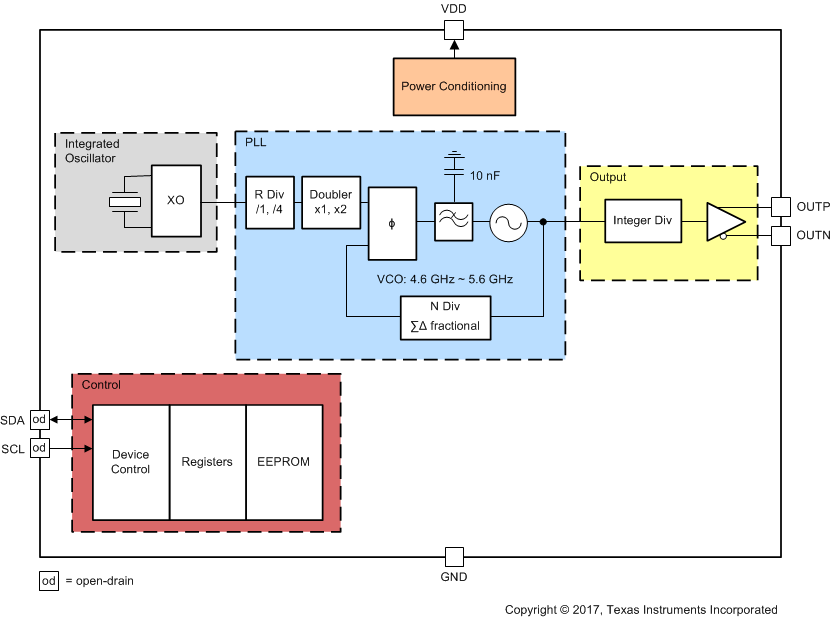

圖1：LMK61系列的功能框圖

德州儀器(TI)的LMK61xx系列高性能振蕩器具有業內集成壓控振蕩器(VCO)的最高性能鎖相環(PLLs)。憑借其業內最低的相位噪聲性能，LMK61單芯片架構可以幫助設計人員實現之前僅能通過數個分立式器件實現的性能等級。同時具有非凡的抗干擾能力，從而使得一個單個器件能夠在醫療、網絡、服務器、基帶、存儲和無線通信設備等終端應用中支持不同頻帶。

LMK61xx系列的器件可提供90飛秒 (fs) 的業內最低抖動，從而使得設計人員能夠優化性能關鍵應用中的信號完整性，并降低數據傳輸誤差。LMK61xx系列可實現輕松定制、頻率裕量，并且在一個器件內支持針對現場可編程門陣列 (FPGA) 、模數轉換器 (ADC) 、數模轉換器 (DAC) 和高速串行鏈路的多個時鐘頻率。

LMK61xx振蕩器的主要特點與優勢：

l 業內最低抖動：在12kHz至20MHz頻率范圍內，均方根 (RMS) 抖動典型值為90fs， 這比市場同類產品減少一半，從而使得設計人員可以提升通信、測試與測量性能，以及醫療設備中的可靠性和系統裕量。

l 靈活且易于定制：這個包含11款振蕩器的產品系列包括可編程、引腳可選和定頻器件，從而提供低壓偽發射極耦合邏輯(LVPECL)、低壓差分信令(LVDS)和高速電流控制邏輯(HCSL) 輸出格式，以及介于10MHz至1GHz的頻率范圍。這一系列提供能夠滿足設計人員的多種需求。

l 這個可編程器件提供最佳的靈活性，它具有一個I2C接口以及一個具有100個寫入周期的片上電力可擦除可編程只讀存儲器(EEPROM)，從而使設計人員能夠輕松定制啟動頻率。昂科的AP8000通用燒錄平臺是TI認證的LMK61xx量產化燒錄平臺，已在眾多行業客戶中批量使用。

l 引腳可選器件通過將多達7個的獨特頻率和輸出格式整合在一個器件內，從而可提供設計靈活性。

l 定頻振蕩器支持快速、隨頻率變化的前置時間。

減少設計周期時間：

l 無毛刺脈沖精調/粗調頻率裕量使得設計人員能夠在原型機設計驗證期間簡化系統的兼容性和應力測試。

l 行業標準6引腳和8引腳振蕩器占板面積簡化了現有設計中的采用與評估，而無需對電路板進行重新設計。

針對德州儀器LMK61xx系列產品的特性， 昂科AP8000進行了量產化燒錄的支持工作，依托昂科強大的PPA（Programming Platform Architecture）的硬件級FPGA IP設計，通過I²C接口對LMK61xx進行編程。同時，昂科還針對LMK系列產品開發了頻率測量系統，可對燒錄完成的產品進行振蕩頻率輸出的測量和校驗，并在MES系統中提交燒錄過程數據及l(fā)og文件。

昂科技術自主研發的AP8000萬用型燒錄器包含主機，底板，適配座三大部分。

主機支持USB和NET連接，允許將多臺編程器進行組網，達到同時控制多臺編程器同時燒錄的目的。內置芯片安全保障電路保證即使芯片放反或其他原因造成的短路可以被立即檢測到并進行斷電處理，以保障芯片和編程器安全。內嵌高速FPGA，極大地加速數據傳輸和處理。主機背部有SD卡槽，將PC軟件制作得到的工程文件放到SD卡的根目錄下并插入到該卡槽內，通過編程器上的按鍵可進行工程文件的選擇，加載，執行燒錄等命令，以達到脫離PC便可操作的目的，極大的降低了PC硬件配置成本，方便迅速地搭配工作環境。

AP8000通過底板加適配板的方式，讓主機擴展性更強，目前已經支持了所有主流半導體廠家生產的器件，包括TI, ST, MicroChip, Atmel, Hynix , Macronix, Micron, Samsung ,Toshiba等。支持的器件類型有NAND,NOR,MCU,CPLD,FPGA,EMMC等，支持包括Intel Hex，Motorola S, Binary, POF等文件格式。

關于德州儀器：德州儀器（英語：Texas Instruments，簡稱：TI），是世界上較大的模擬電路技術部件制造商，全球知名的半導體跨國公司，以開發、制造、銷售半導體和計算機技術聞名于世，主要從事創新型數字信號處理與模擬電路方面的研究、制造和銷售。除半導體業務外，還提供包括傳感與控制、教育產品和數字光源處理解決方案。德州儀器（TI）總部位于美國德克薩斯州的達拉斯，并在25多個國家設有制造、設計或銷售機構。德州儀器是世界第一大數字信號處理器(DSP)和模擬電路元件制造商，其模擬和數字信號處理技術在全球具有統治地位。

關于昂科技術：昂科技術（ACROVIEW）是全球領先的半導體芯片燒錄解決方案提供商，公司堅持以科技改變世界、用智能驅動未來，持續不斷的為客戶創造價值。昂科的AP8000通用燒錄器平臺及最新的IPS5000燒錄自動化解決方案，為半導體和電子制造領域客戶提供一站式解決方案，公司已服務包括華為、比亞迪、富士康等全球領先客戶。
