GT24C02H-2Z是一款2千比特的電可擦可編程只讀存儲器(EEPROM)器件，其工作溫度最高可達85℃。GT24C02H-2Z包含一個2K比特(256×8)的存儲陣列，按每頁16字節進行組織。該EEPROM可在1.7V至5.5V的寬電壓范圍內工作，最高工作頻率可達1MHz，適用于大多數應用場景。該產品具備低功耗運行特性，且待機電流較低。該器件提供無鉛、符合RoHS標準、無鹵或綠色環保封裝?？捎玫姆庋b類型包括小外形集成電路封裝(SOIC)、薄型小外形封裝(TSSOP)、超小外形封裝(UDFN)和小外形晶體管封裝(SOT23)。

GT24C02H-2Z與標準的I2C總線協議兼容。這種簡單的總線由串行時鐘(SCL)和串行數據(SDA)信號組成。利用這種總線協議，像微控制器這樣的主設備通?？梢钥刂埔粋€或多個從設備，比如這款GT24C02H-2Z。SDA線上的比特流包含一系列字節，這些字節用于識別特定的從設備、一條指令、該從設備內的一個地址，以及在適當情況下的一系列數據。

GT24C02H-2Z還可通過寫保護引腳(WP)實現寫保護功能，以防止覆蓋存儲在存儲陣列中的數據。

為了防止狀態機在上電序列期間或電源通斷切換情況下進入錯誤狀態，內置了一個上電復位電路。在上電期間，直到電源電壓(VCC)達到高于復位閾值電壓的可接受穩定水平之前，該器件不會響應任何指令。一旦VCC超過上電復位閾值，該器件就會復位并進入待機模式。這也可以避免在上電階段出現任何意外的寫操作。在掉電過程中，一旦VCC降至上電復位閾值電壓以下，該器件將進入待機模式。此外，在沒有正在進行的內部寫操作的情況下，該器件在接收到停止命令后將進入待機模式。不過，除非VCC處于其工作電平范圍內，否則發送命令是不允許的。

該產品可選擇性地提供額外的16字節頁面(標識頁)。標識頁可用于存儲敏感的應用參數，這些參數(之后)可以被永久鎖定為只讀模式。

特征

? 兩線串行接口，兼容I2C?協議

– 雙向數據傳輸協議

? 寬電壓工作范圍

– 電源電壓VCC=1.7V至5.5V

? 速度：1兆赫茲（1.7V至5.5V電壓下）

? 最大待機電流：在5.5V電壓下為1微安

? 最大工作電流：在5.5V電壓下為1.5毫安

? 具備順序讀取和隨機讀取功能

? 存儲結構：2千比特（256×8）

? 頁大?。?6字節

? 頁寫入模式

– 允許部分頁寫入

– 額外的可鎖定寫入頁

– 標識頁

? 自帶定時寫入周期：最長5毫秒

? 耐用性

– 在25℃環境下可進行100萬次寫入循環

? 數據保存期限

– 在25℃環境下可達100年

? 封裝形式：小外形集成電路封裝（SOIC）、薄型小外形封裝（TSSOP）、超小外形封裝（UDFN）和小外形晶體管封裝（SOT23）

? 靜電放電（ESD）保護能力大于4000伏

? 無鉛、符合RoHS標準、無鹵、綠色環保

? 除施密特觸發器外，輸入具備抗噪聲能力

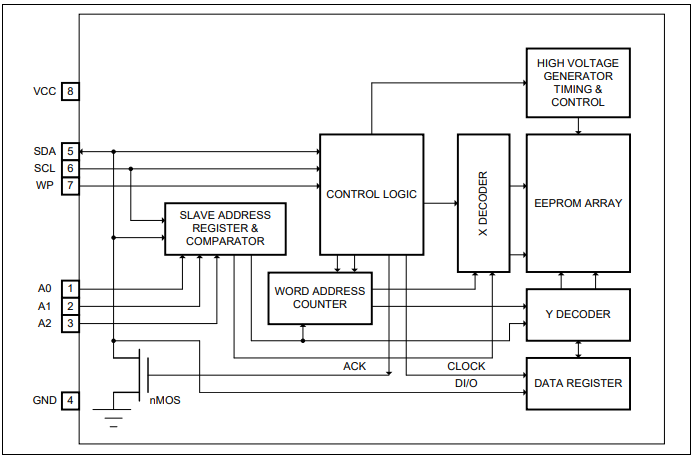

內部框圖

昂科技術憑借深厚的技術積累，自主打造的AP8000萬用燒錄器堪稱行業標桿級燒錄解決方案。該設備支持靈活的一拖一及一拖八配置，同時提供在線、離線兩種工作模式，還針對eMMC、UFS存儲芯片開發了專屬燒錄方案，可全方位滿足聚辰半導體（Giantec）全系列芯片的裸片離線燒錄與在板燒錄需求。AP8000由主機、底板、適配座三大核心模塊構成，這種模塊化設計賦予其卓越的兼容性與擴展性。作為通用型燒錄平臺，AP8000不僅能適配市面上各類可編程芯片，更憑借穩定高效的性能，成為昂科自動化IPS5800S燒錄系統的核心組件，可高效處理大規模芯片燒錄任務。

AP8000主機具備靈活的連接方式，同時配備USB和NET接口，可實現多臺編程器的便捷組網。通過組網功能，用戶能夠輕松實現多臺編程器的同步控制，高效開展并行燒錄作業。在安全性方面，主機內置智能安全保護電路，可實時監測芯片放置狀態與電路連接情況，一旦檢測到芯片反插、短路等異常，將立即觸發斷電保護機制，全方位守護芯片和編程器的安全運行。主機內部搭載高速FPGA芯片，大幅提升數據傳輸與處理效率，確保燒錄過程流暢高效。為增強使用便捷性，主機背部設置SD卡槽，用戶只需將PC端生成的工程文件存儲至SD卡，并插入卡槽，即可通過編程器實體按鍵完成文件選擇、加載與燒錄操作，實現脫離PC的獨立運行。這一設計不僅降低了對計算機硬件配置的依賴，還簡化了工作環境搭建流程，顯著提升操作靈活性。

在擴展性與兼容性上，AP8000采用底板與適配板模塊化組合設計，有效拓展主機功能邊界。目前，該設備已實現對全主流半導體廠商產品的支持，覆蓋靈動微電子（MindMotion）、海思（HISILICON）、芯海科技（CHIPSEA）、匯頂科技（GOODiX）、芯邦（Chip ON）等知名品牌。其支持器件類型廣泛，涵蓋NAND閃存、NOR閃存、微控制器（MCU）、復雜可編程邏輯器件（CPLD）、現場可編程門陣列（FPGA）、嵌入式多媒體卡（EMMC）等，并全面兼容Intel Hex、Motorola S、Binary、POF等多種行業標準文件格式，為用戶提供一站式、全場景的芯片燒錄解決方案。

關于聚辰半導體：聚辰半導體（Giantec）成立于2009年，是一家全球化的芯片設計高新技術企業，長期致力于為客戶提供存儲、模擬和混合信號集成電路產品并提供應用解決方案和技術支持服務。公司目前擁有EEPROM、音圈馬達驅動芯片和智能卡芯片三條主要產品線，產品廣泛應用于智能手機、液晶面板、藍牙模塊、通訊、計算機及周邊、醫療儀器、白色家電、汽車電子、工業控制等眾多領域。

關于昂科技術：昂科技術（ACROVIEW）是全球領先的半導體芯片燒錄解決方案提供商，公司堅持以科技改變世界、用智能驅動未來，持續不斷的為客戶創造價值。昂科的AP8000通用燒錄器平臺及最新的IPS5800S燒錄自動化解決方案，為半導體和電子制造領域客戶提供一站式解決方案，公司已服務包括華為、比亞迪、富士康等全球領先客戶。
