           NXP恩智浦半導體S32K3系列產品采用創新的MaxQFP封裝減少板載面積

   提起半導體芯片封裝，大家耳熟能詳?shù)囊话愣际?/span>QFP，QFN，DFN，BGA，DIP等等。所謂封裝是指安裝半導體集成電路芯片用的外殼，它不僅起著安放、固定、密封、保護芯片和增強導熱性能的作用，而且還是溝通芯片內部世界與外部電路的橋梁--芯片上的接點用導線連接到封裝外殼的引腳上，這些引腳又通過印刷電路板上的導線與其他器件建立連接。

芯片的封裝技術也已經歷了幾代的變遷，從DIP，QFP，PGA，BGA，到CSP再到MCM，技術指標一代比一代先進，包括芯片面積與封裝面積之比越來越接近于1，適用頻率越來越高，耐溫性能越來越好。引腳數增多，引腳間距減小，重量減小，可靠性提高，使用更加方便等等。

   而不同的應用對芯片封裝的要求也不盡相同，接下來我們介紹的這個就是NXP恩智浦半導體在新發布的汽車級通用MCU中創新型使用的全新的封裝形式MaxQFP封裝。

        S32K系列面向汽車應用， 是一款ARM Cortex-M7內核并具有鎖步模式的一款汽車MCU處理器 。S32K3包括單核、雙核和三核版本，運行頻率高達240 MHz。它們具有高達8 MB的閃存和高達256 kB帶有ECC功能的SRAM存儲器。閃存設置為兩個模塊，允許A/B固件與自動地址轉換交換。FOTA將負載更新到一個塊中，而系統從另一塊運行。該開關在復位時發生，如果有問題，數據可以回滾到原始?jí)K。

   這些芯片專為滿足ISO 26262 ASIL B / D要求的安全關鍵型應用而設計。該系列具有帶HSE-B安全引擎的故障收集和控制單元，該引擎支持AES-128/192/256，RSA和ECC。還提供了帶有密鑰存儲和側通道攻擊保護的安全啟動功能，旨在支持ISO 21434汽車安全性。

   該系統具有QSPI和串行端口以及I3C，I2C和最多八個CAN FD端口。10/100 Mb/s以太網支持時間敏感網絡（TSN）和音頻視頻橋接（AVB）。多達三個24通道12位ADC。具有邏輯控制單元的16位eMIOS（增強型模塊化輸入/輸出系統）計時器可以處理電動機控制任務。

          S32K3系列采用BGA和MaxQFP封裝（圖2）。在保持相同數量的引腳的同時，MaxQFP比傳統QFP小55％。該架構在外部使用傳統的QFP引腳，在芯片邊緣使用環繞式引腳。后者的焊盤部分位于芯片下方。MaxQFP有10×10mm，100引腳的芯片以及16×16mm，172引腳的版本，大多數S32K3器件均是引腳兼容可替換的。高引腳數器件也包括MAPBGA-289封裝。

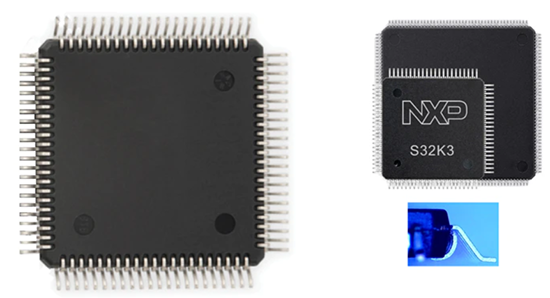

  MaxQFP封裝（左）將芯片占用空間減少了50％以上（右上）。引腳的一半具有常規QFP布局，而另一半則彎曲在芯片下方（右下方）。

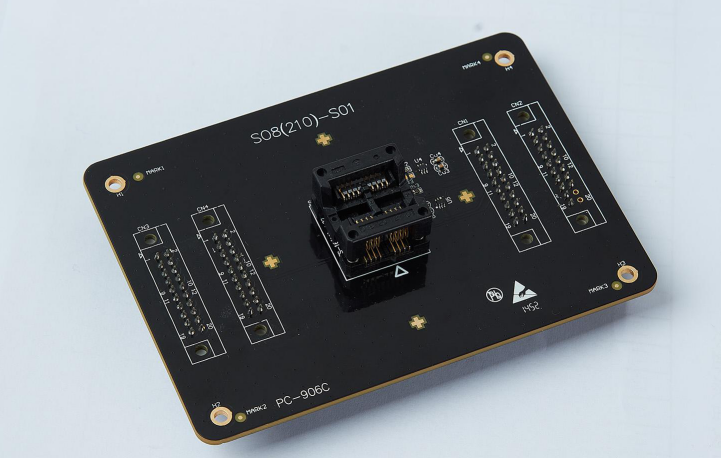

  半導體芯片的離線式燒錄，燒錄器廠商除需要開發對應芯片的燒錄驅動軟件外，還需針對對應的芯片封裝開發燒錄接口板硬件（如下圖所示）。

  昂科技術自主研發的AP8000萬用型燒錄器包含主機，底板，適配座三大部分?？赏瑫r(shí)支持IC裸片燒錄和IC在板式燒錄。單臺燒錄機最大可支持8連板，同時主機支持USB和NET連接，允許將多臺燒錄器進行組網擴展，達到同時控制多臺燒錄器同時燒錄的目的。內置芯片安全保障電路保證即使芯片放反或其他原因造成的短路可以被立即檢測到并進行斷電處理，以保障芯片和燒錄器安全。內嵌高速FPGA，極大地加速數據傳輸和處理。主機背部有SD卡槽，將PC軟件制作得到的工程文件放到SD卡的根目錄下并插入到該卡槽內，通過燒錄器上的按鍵可進行工程文件的選擇，加載，執行燒錄等命令，以達到脫離PC便可操作的目的，極大的降低了PC硬件配置成本，方便迅速地搭配工作環境。

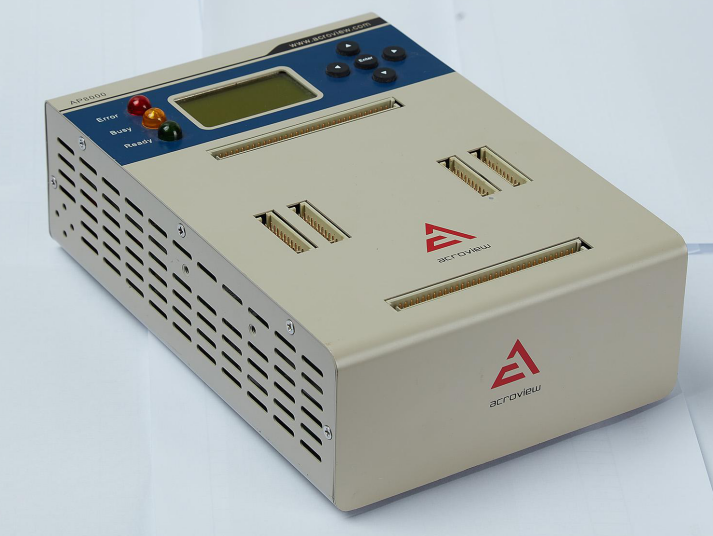

AP8000燒錄器

  AP8000通過底板加適配板的方式，讓主機擴展性更強，目前已經支持了所有主流半導體廠家生產的器件，包括TI、ST、MicroChip、Atmel、Hynix 、Macronix、Micron、 Samsung 、Toshiba等。支持的器件類型有NAND、NOR、MCU、CPLD、FPGA、EMMC等，支持包括Intel Hex、Motorola S、 Binary、POF等文件格式。

關于昂科：

   昂科技術成立于2013年2月，是全球領先的芯片燒錄設備和解決方案提供商，專注芯片燒錄、 自動化燒錄設備的研發及設計制造。

   公司總部坐落于深圳市南山區高新科技園區，旗下?lián)碛猩钲诎嚎?、臺灣崇貿及日本SUN-S三大知名品牌。

公司持續開拓具有自主知識產權的先進燒錄技術，公司產品AP8000系列通用燒錄器及APS3000、IPS5000等全自動燒錄機，已廣泛應用于通信、汽車、工業等行業，深受華為、富士康、比亞迪、安富利等眾多全球優秀客戶的信賴。

   公司立足芯片燒錄產業鏈的高起點，廣納賢才開放包容，為客戶提供卓越的芯片燒錄產品和服務，持續成為半導體產業鏈的價值貢獻者。
