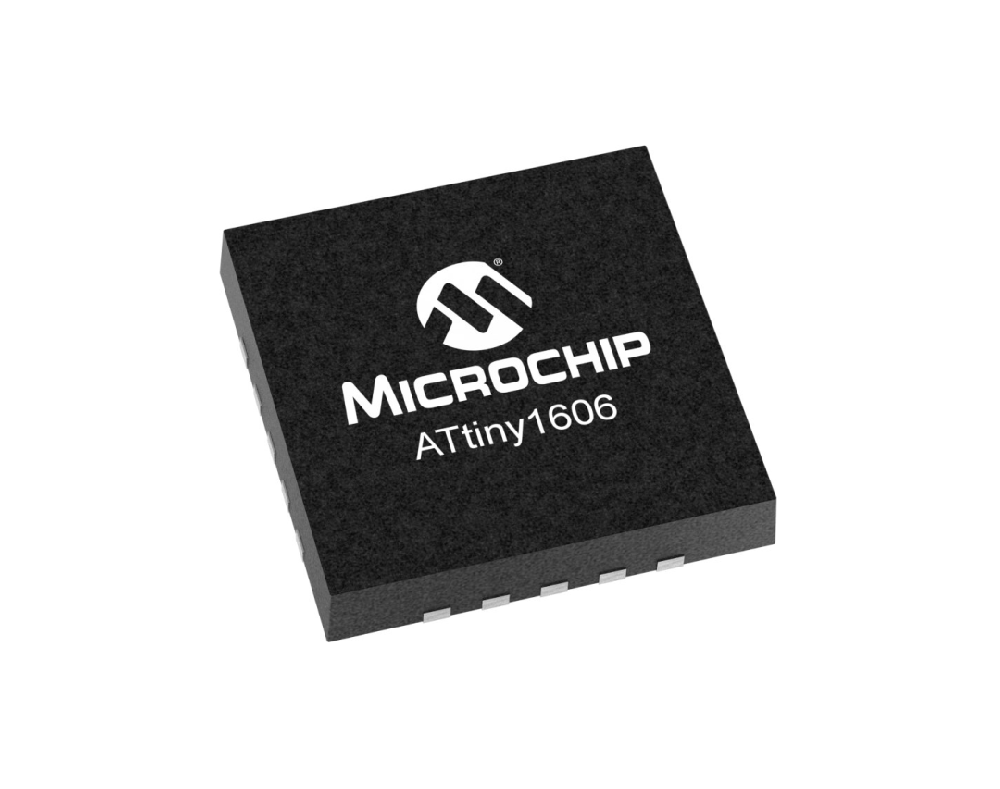

ATtiny1606是一款使用8位AVR?處理器和硬件乘法器的微控制器，運行頻率高達20MHz。ATtiny1606在緊湊的20引腳封裝中集成了高達8/16KB閃存、512/1024B SRAM以及256B EEPROM。ATtiny1606 MCU集成了靈活的低功耗架構，包括Event System和SleepWalking、準確模擬特性以及高級外設。該款tinyAVR微控制器非常適合用于各種應用，包括工業、消費電子、家用電器、汽車和物聯網(IoT)傳感器節點。

憑借精確且溫度穩定的16/20MHz內部RC振蕩器、可配置定制邏輯(CCL)和內核獨立外設，顯著降低了對外部元件的需求，并大幅降低了成本。另外，小型20引腳SOIC封裝進一步減少了PCB占位，使開發人員能夠創建極其緊湊的設計。

特征

? CPU

– AVR 8位CPU

– 運行速度高達20MHz

– 單周期I/O訪問

– 兩級中斷控制器

– 雙周期硬件乘法器

? 存儲器

– 8/16KB系統內自編程閃存

– 128/256B EEPROM

– 512/1024B SRAM

? 系統

– 上電復位(POR)

– 掉電檢測(BOD)

– 內部和外部時鐘選項：

- 16/20MHz低功耗內部RC振蕩器

- 32.768kHz超低功耗(ULP)內部RC振蕩器，精度為±10%，校準步長為±2%

- 外部時鐘輸入

– 單引腳統一編程調試接口(UPDI)

– 三種睡眠模式

- 空閑(所有外圍設備運行)和模式(即時喚醒時間)

- 待機休眠模式

- 選定外設的可配置運行

- SleepWalking外設

- 掉電休眠模式，具有有限喚醒功能

– 溫度范圍

- -40°C至105°C工作溫度范圍

- 可提供-40°C至125°C溫度等級的器件

– I/O和封裝：

- 12條可編程I/O線路

- 20引腳SOIC300

? 外設

– 3通道事件系統

– 一個16位定時器/計數器，帶專用周期寄存器和三個比較通道(TCA)

– 一個16位定時器/計數器(B型)，具有輸入捕獲功能(TCB)

– 一個16位實時計數器(RTC)，從內部RC振蕩器運行

– 一個USART，具有分數波特率發生器、自動波特率和幀起始(SOF)檢測功能以及本地互聯網絡(LIN)支持

– 主/從串行外設接口(SPI)

– 具有雙地址匹配的主/從TWI

- 標準模式(Sm，100kHz)

- 快速模式(Fm，400kHz)

- 快速模式+(Fm+，1MHz)

– 可配置自定義邏輯(CCL)，具有兩個可編程查找表(LUT)

– 一個模擬比較器(AC) ，具有150ns傳播延遲

– 10位115ksps模數轉換器(ADC)

– 五個可選內部電壓基準：0.55V、1.1V、1.5V、2.5V和4.3V

– 自動CRC內存掃描

– 帶獨立片上振蕩器的可編程看門狗定時器(WDT)

– 所有通用引腳上外部中斷

應用

? 工業

? 消費類產品

? 家用電器

? 汽車

? 物聯網(IoT)傳感器節點

整體框圖

昂科技術自主研發的AP8000萬用型燒錄器包含主機，底板，適配座三大部分。

主機支持USB和NET連接，允許將多臺編程器進行組網，達到同時控制多臺編程器同時燒錄的目的。內置芯片安全保障電路保證即使芯片放反或其他原因造成的短路可以被立即檢測到并進行斷電處理，以保障芯片和編程器安全。內嵌高速FPGA，極大地加速數據傳輸和處理。主機背部有SD卡槽，將PC軟件制作得到的工程文件放到SD卡的根目錄下并插入到該卡槽內，通過編程器上的按鍵可進行工程文件的選擇，加載，執行燒錄等命令，以達到脫離PC便可操作的目的，極大的降低了PC硬件配置成本，方便迅速地搭配工作環境。

AP8000通過底板加適配板的方式，讓主機擴展性更強，目前已經支持了所有主流半導體廠家生產的器件，包括TI, ST, MicroChip, Atmel, Hynix, Macronix, Micron, Samsung, Toshiba等。支持的器件類型有NAND, NOR, MCU, CPLD, FPGA, EMMC等，支持包括Intel Hex, Motorola S, Binary, POF等文件格式。

關于微芯科技：美國微芯科技（MicroChip），成立于1989年，Microchip單片機全球8位單片機（MCU）付運量排名第一。是全球領先的單片機和模擬半導體供應商，為全球數以千計的消費類產品提供低風險的產品開發、更低的系統總成本。2016年, 美國芯片制造商微芯科技宣布以36億美元收購Atmel。

關于昂科技術：昂科技術（ACROVIEW）是全球領先的半導體芯片燒錄解決方案提供商，公司堅持以科技改變世界、用智能驅動未來，持續不斷的為客戶創造價值。昂科的AP8000通用燒錄器平臺及最新的IPS5000燒錄自動化解決方案，為半導體和電子制造領域客戶提供一站式解決方案，公司已服務包括華為、比亞迪、富士康等全球領先客戶。
