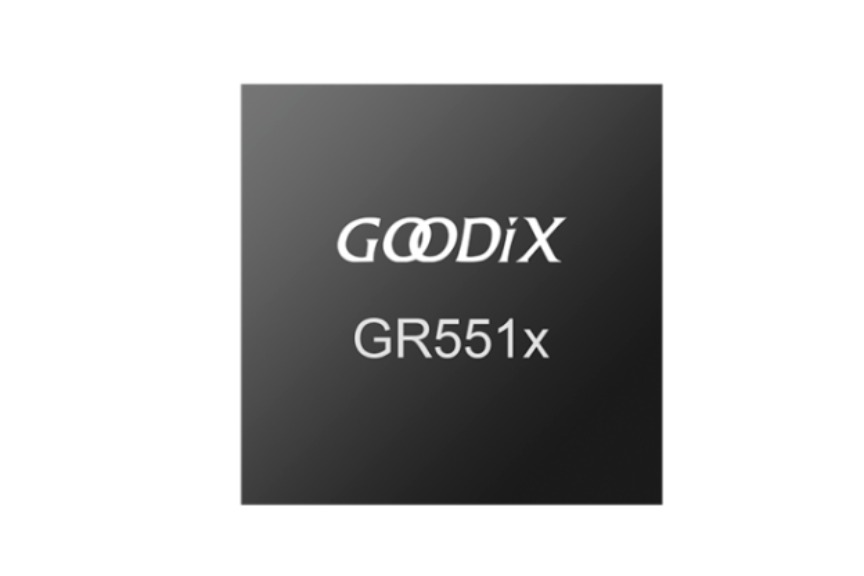

GR551x系列芯片是GooDix推出的Bluetooth5.1單模低功耗藍牙系統級芯片(SoC)，可以配置為廣播者(Broadcaster)、觀察者(Observer)、外圍設備(Peripheral)或中央設備(Central)，并支持上述各種角色的組合應用，可廣泛應用于物聯網(IoT)和智能穿戴設備領域。

GR551x系列架構以ARM?Cortex?-M4F CPU為核心，集成Bluetooth5.1協議棧、2.4GHz RF收發器、片上可編程存儲器Flash、RAM以及多種外設。

特性

? 集成控制器和主機層的低功耗藍牙5.1收發器

– 支持數據傳輸速率：1Mbps、2Mbps、LR(500kbps、125kbps)

– TX發射功率：-20dBm～+7dBm

– -97dBm接收靈敏度(1Mbps模式下)

– -93dBm接收靈敏度(2Mbps模式下)

– -99.5dBm接收靈敏度(LR 500kbps模式下)

– -103dBm接收靈敏度(LR 125kbps模式下)

– TX發射功耗：3.05mA@0dBm、1Mbps

– RX接收功耗：3.9mA@1Mbps

? 內置ARM?Cortex?-M4F 32位微處理器，支持浮點運算

– 最高頻率：64MHz

– 功耗：30μA/MHz

? 存儲

– GR5515系列芯片為256KB RAM(4個8KB的內存塊和7個32KB的內存塊)

– GR5515系列芯片為1MB Flash

? 電源管理

– 片內DC-DC轉換器

– 片內I/O LDO提供I/O電壓并支持為外部器件供電

– 電源電壓：1.7V～3.8V。GR5515I0ND供電電壓等于外部SPI Flash的工作電壓

– I/O電壓：1.8V～3.3V(典型值)。GR5515I0ND的VDDIO0內部與VIO_LDO_OUT相連，I/O LDO在應用固件中默認為off模式，故該芯片應用時需要將VIO_LDO_OUT的引腳連接到VBATL。

– OFF模式：0.15μA(典型值)；除VBAT外，其他部件均被關閉，芯片處于復位狀態

– Ultra Deep Sleep模式：0.65μA(典型值)；I/O LDO關閉，無內存?zhèn)浞?，支持外部GPIO和內部計時器喚醒

– Sleep模式：1.3μA(典型值)，低功耗藍牙連接保持，I/O LDO處于關閉狀態，支持AON_RTC、AON GPIO和Bluetooth LE Event，支持內存?zhèn)浞?，支持外部GPIO和內部計時器喚醒

? 外設

– 兩路QSPI接口(最高速率可達32MHz)

– 兩路SPI接口(1路支持2個Slave選擇引腳的SPI Master接口、1路SPI Slave接口；最高速率可達32MHz)

– 兩路I2C接口(支持100kHz、400kHz、1MHz、2MHz）

– 兩路I2S接口(1路I2S Master接口以及1路I2S Slave接口)

– 兩路UART接口(1路DMA通道)

– 13位ADC，最高1Msps，多達8個通道(5個外部測試通道和3個內部信號通道)，支持單端和差分兩種輸入方式

– ISO 7816接口

– 6路PWM輸出

– 內置溫度和電壓傳感器

– 4個硬件定時器

– 1個AON硬件定時器

– 2個看門狗定時器(1個系統WDT、1個Always-on WDT)

– 日歷定時器

– 喚醒比較器

– 支持最多39個可靈活復用的GPIO

? 安全

– 提供完善的安全計算引擎：

– AES 128-bit/192-bit/256-bit對稱加密(ECB和CBC)

– HMAC哈希加密算法

– PKC

– TRNG

– 提供全面的安全運行機制：

– 安全啟動

– 加密固件直接從Flash運行

– 密鑰加密后存儲至eFuse中

– 應用數據密鑰不同于固件密鑰，支持一機一密

? 封裝類型

– QFN56：7mm x 7mm

– BGA68：5.3mm x 5.3mm

– BGA55：3.5mm x 3.5mm

– QFN40：5mm x 5mm

? 工作溫度范圍：-40°C～+85°C

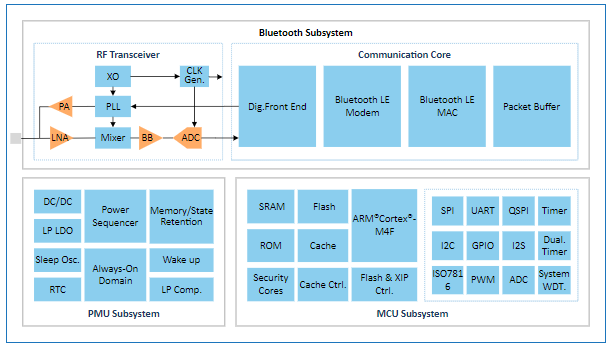

整體框圖

? 藍牙子系統(Bluetooth Subsystem)

– 包含支持藍牙5.1的2.4GHz收發器和數字通信模塊

? MCU子系統(MCU Subsystem)

– 包含ARM?Cortex?-M4F、所有必備存儲器及外設

– 包含可用于保護應用程序和執行安全啟動的安全核心

? 電源管理單元子系統(PMU Subsystem)

– 包含所有必備電源管理模塊，可為內部模塊和外設供電

– 包含待機模式下超低功耗運行的模塊。其中，休眠時鐘(Sleep Osc)、喚醒GPIO(Wake up)、低功耗比較器(LP Comp.)和電源狀態控制器(Power Sequencer)可控制不同模塊的狀態

GR551x系列芯片可廣泛應用于多類應用場景，包括：

? 智能穿戴設備：

– 低功耗藍牙健康監測傳感器

– 低功耗藍牙運動監測傳感器

? 藍牙HID設備：

– 遠距離智能聲控

– 低功耗藍牙鍵盤/鼠標

– 低功耗藍牙手柄

? 智能家居與工業應用

– 智能鎖

– 照明與智能家居

– 電子貨架標簽

– 信標

– 胎壓監測系統(TPMS)

– Mesh網絡應用

昂科技術自主研發的AP8000萬用型燒錄器包含主機，底板，適配座三大部分。

主機支持USB和NET連接，允許將多臺編程器進行組網，達到同時控制多臺通用編程器同時燒錄的目的。內置芯片安全保障電路保證即使芯片放反或其他原因造成的短路可以被立即檢測到并進行斷電處理，以保障芯片和編程器安全。內嵌高速FPGA，極大地加速數據傳輸和處理。主機背部有SD卡槽，將PC軟件制作得到的工程文件放到SD卡的根目錄下并插入到該卡槽內，通過編程器上的按鍵可進行工程文件的選擇，加載，執行燒錄等命令，以達到脫離PC便可操作的目的，極大的降低了PC硬件配置成本，方便迅速地搭配工作環境。

AP8000通過底板加適配板的方式，讓主機擴展性更強，目前已經支持了所有主流半導體廠家生產的器件，包括TI, ST, MicroChip, Atmel, Hynix, Macronix, Micron, Samsung, Toshiba等。支持的器件類型有NAND, NOR, MCU, CPLD, FPGA, EMMC等，支持包括Intel Hex, Motorola S, Binary, POF等文件格式。

公司介紹

關于匯頂科技：匯頂科技（GOODix），是一家基于芯片設計和軟件開發的整體應用解決方案提供商，目前主要面向智能終端、物聯網及汽車電子領域提供領先的半導體軟硬件解決方案。

關于昂科技術：昂科技術（ACROVIEW）是全球領先的半導體芯片燒錄解決方案提供商，公司堅持以科技改變世界、用智能驅動未來，持續不斷的為客戶創造價值。昂科的AP8000通用燒錄器平臺及最新的IPS5000燒錄自動化解決方案，為半導體和電子制造領域客戶提供一站式解決方案，公司已服務包括華為、比亞迪、富士康等全球領先客戶。
