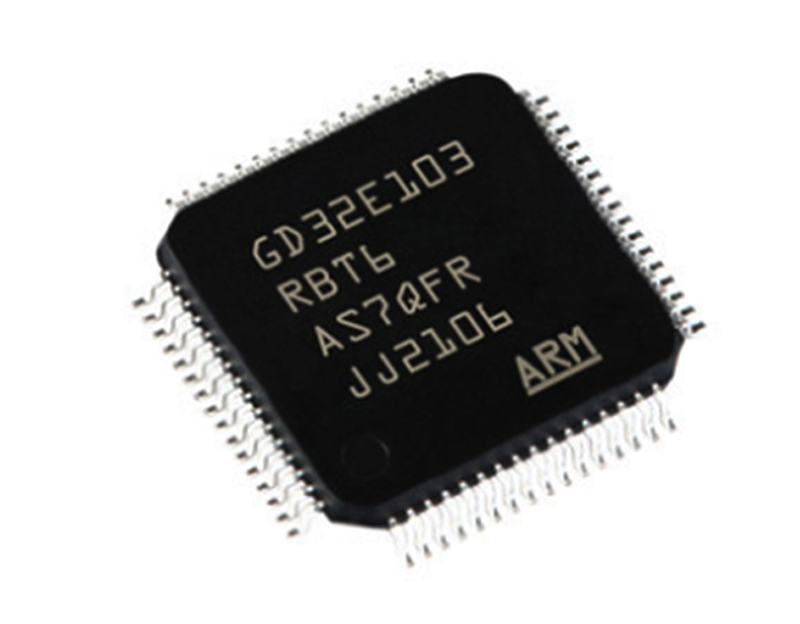

GD32E103系列新品采用突破性的架構設計和業界領先工藝生產，處理器最高主頻可達120MHz，集成了完整的DSP指令集、并行計算能力和專用單精度浮點運算單元(FPU)。配備了64KB到128KB的嵌入式Flash及20KB到32KB的SRAM。配合內置的硬件加速單元，最高主頻下的工作性能可達120DMIPS，CoreMark?測試可達383分。同主頻下的代碼執行效率相比市場同類Cortex?-M4產品提高10%-20%，相比GD32F103系列產品，性能提升也超過10%。

GD32E103系列新品外設資源配置已經全面增強。提供了2個支持三相脈寬調制PWM輸出和霍爾采集接口的16位高級定時器可用于矢量控制，還擁有多達10個16位通用定時器、2個16位基本定時器和2個多通道DMA控制器。應對主流型開發需求的通用接口，包括多達3個USART、2個UART、3個SPI、2個I2C、2個I2S。內置的USB已經全面升級為USB2.0 FS OTG并擁有獨立的48MHz RC振蕩器支持無晶振(Crystal-less)設計。還創新性的集成了2個CAN-FD (flexible data-rate)接口用于CAN總線網絡互聯，最高速率可達6Mb/s。

模擬外設也已經全面升級，芯片配備了2個吞吐量高達2.6MSPS的12-bit高速ADC，這有助于電機控制等應用實現更高的精度。并支持16個可復用通道及16-bit硬件過采樣濾波功能和分辨率可配置功能，還擁有2個12位DAC。多達80%的GPIO具有多種可選功能還支持端口重映射，極佳的靈活性和易用性滿足多種應用需求。

芯片已采用1.8V-3.6V寬電壓供電，I/O口可承受5V電平。全新設計的電壓域支持高級電源管理并提供了三種省電模式。在所有外設全速運行模式下的最大工作電流僅為234μA/MHz，睡眠模式下的電流也下降了42%，電池供電RTC時的待機電流僅為0.8μA，在確保高性能的同時實現了最佳的能耗比。更具備了7KV靜電防護(ESD)和優異的電磁兼容(EMC)能力，全部符合工業級高可靠性和溫度標準。

GD32E103系列率先提供了8個產品型號，包括QFN36、LQFP48、LQFP64和LQFP100等4種封裝類型選擇。從而以極佳的靈活性和全面的兼容性輕松應對飛速發展的智能應用挑戰。

主要特征

? ARM?CortexTM-M4F內核

– 頻率高達120MHz

– 閃存訪問零等待狀態

– 單周期乘法器和硬件除法器

– 提供了66個可屏蔽外部中斷，具備16個中斷優先級存儲器

– 內置64KB至128KB閃存

– 內置20KB至32KB SRAM

– 18KB ISP加載器ROM

? 低功耗管理

– 支持省電模式：睡眠、深度睡眠與待機模式

– 為RTC和備份寄存器提供獨立電池供電

? 高性能模擬外設

– 2個12位，1μs ADC(高達16通道)

– 2個12位DAC

? 集成的外設接口

– 提供了3個USART和2個UART并支持Irda/LIN/ISO7816協議Irda/LIN/ISO7816

– 2個SPI(高達30MHz時鐘頻率)，2 個I2S復用

– 2個I2C(高達1MHz時鐘頻率)

? 片上資源

– 2個16位高級定時器，10個16位GPTM

– 1個24位SysTick定時器，2個16位基本定時器，2個WDG

– 12通道DMA支持：Timers，ADC，SPIs，I2Cs，USARTs，DAC和I2Ss

– 系統管理和重啟：POR，PDR，LVD

– 80%可用GPIO

– 32位CRC&96位獨特ID

– 1個USBFS(OTG模式)

– 2個CAN(支持FD模式)

– 外部存儲控制器(支持SRAM，PSRAM，ROM，NOR Flash)

– 片上時鐘：HSI(8MHz)，LSI(40KHz)

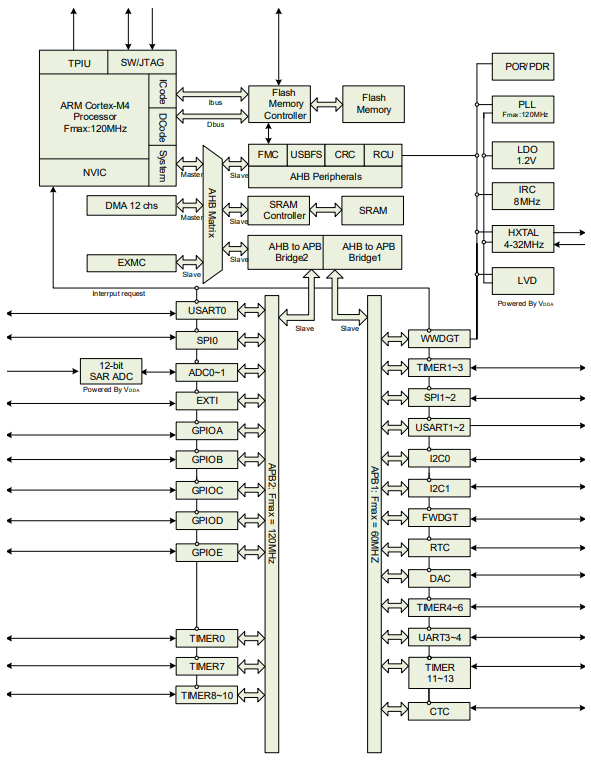

整體框圖

昂科技術自主研發的AP8000萬用型燒錄器包含主機，底板，適配座三大部分。

主機支持USB和NET連接，允許將多臺自動編程器進行組網，達到同時控制多臺編程器同時燒錄的目的。內置芯片安全保障電路保證即使芯片放反或其他原因造成的短路可以被立即檢測到并進行斷電處理，以保障芯片和編程器安全。內嵌高速FPGA，極大地加速數據傳輸和處理。主機背部有SD卡槽，將PC軟件制作得到的工程文件放到SD卡的根目錄下并插入到該卡槽內，通過編程器上的按鍵可進行工程文件的選擇，加載，執行燒錄等命令，以達到脫離PC便可操作的目的，極大的降低了PC硬件配置成本，方便迅速地搭配工作環境。

AP8000通過底板加適配板的方式，讓主機擴展性更強，目前已經支持了所有主流半導體廠家生產的器件，包括TI, ST, MicroChip, Atmel, Hynix, Macronix, Micron, Samsung, Toshiba等。支持的器件類型有NAND, NOR, MCU, CPLD, FPGA, EMMC等，支持包括Intel Hex, Motorola S, Binary, POF等文件格式。
