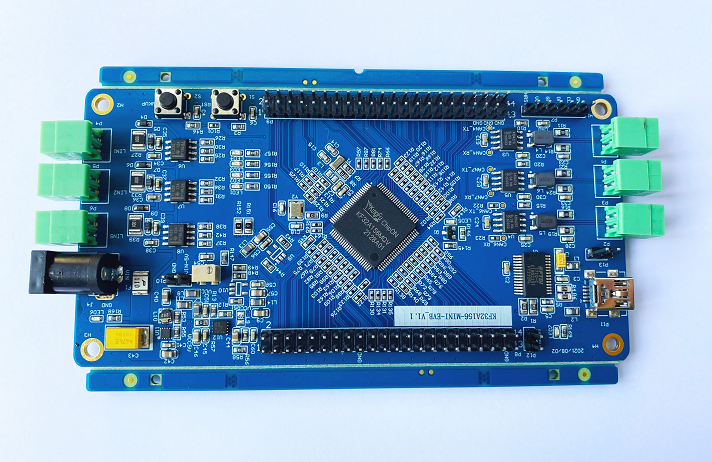

KF32A156系列單片機是基于KF32內核架構開發的單片機。KF32為32位三級流水線結構的高性能處理器內核，KF32內核具有以下特點：

? 三級流水線結構

? 基于16位/32位混合指令的高效指令集

? 支持13個32位通用寄存器(R0~R12)，1個鏈接寄存器(R13)，1個堆棧指針寄存器(R14)，1個程序計數器(R15)

? 支持32x32單周期硬件乘法

? 支持32/32硬件除法

? 支持8/16/32位數據訪存操作，支持8/16/32/64位數據處理

? 支持加減移位和邏輯運算

? 支持相對/絕對跳轉，支持條件跳轉

? 具有統一的存儲空間，32位地址位寬，支持4GB存儲空間

? 支持最多64+16個中斷請求和16級中斷優先級設置

? 支持多種休眠模式

? 支持24位系統節拍定時器

? 提供了可編程存儲器訪問權限控制

? 支持多種操作系統(OS)特性

特征

? CPU

– 32位高性能KungFu32內核

– 工作頻率最高為120MHz，可軟件調節

– 基于16位/32位混合指令的高效指令集

– 3級流水線

– 32×32單周期乘法，32÷32硬件除法

– 支持中斷優先級處理，實現自動中斷堆棧

– 13個32位通用寄存器R0~R12

– 鏈接寄存器(R13)

– 堆棧指針寄存器(R14)

– 程序計數器(R15)

– 24位系統節拍定時器；

? 存儲器

– 最高512KByte FLASH，帶ECC校驗

– 最高64KByteRAM，帶ECC校驗

– 4個1KByte雙端口RAM，帶ECC校驗

– 1KByte指令緩存存儲器(CACHE)

– 16KByte引導ROM

– FLASH可經受100 000次寫操作

? 特殊功能

– 內嵌上電復位電路

– 低電壓檢測及低電壓復位

– 可編程電壓檢測

– 硬件雙看門狗

– 6種時鐘源，3種時鐘信號選擇

– 支持兩線串行編程/在線調試

? I/O口配置

– LQFP64封裝有58個通用I/O

– LQFP100封裝有89個通用I/O

– LQFP144封裝有128個通用I/O

– 支持輸入輸出口設置

– 支持內置上拉/下拉功能

– 支持推挽輸出和開漏輸出模式

– 支持數字/模擬引腳設置

– 支持引腳功能重映射

– 施密特電平輸入

– 支持外部引腳不可屏蔽中斷

? 定時器/計數器

– 定時器5/6：16位高級定時器，定時器5/6支持ECCP5

– 定時器T11/12/13/16：32位高級定時器，分別支持EPWM11/12/13/16

– 定時器0/1/2/3/4/18/19為通用定時器，分別支持CCP0/1/2/3/4/18/19，其中定時器 0和CCP0支持低功耗

– 定時器21：32位通用定時器，支持CCP21

– 定時器14：基本定時器

– 定時器7/8：用于QEI0/1，其中QEI0支持低功耗

? 其它外設

– 2個7通道DMA

– 1個硬件CRC32模塊

– 4個SPI總線模塊(兼容I2S)

– 4個I2C總線模塊(兼容SMBUS/PMBUS)

– 4個USART模塊，其中一個支持低功耗(兼容7816/LIN/IRDA功能)

– 2個CANFD模塊，其中一個支持低功耗

– 1個CAN模塊

– 1個兼容8080模式的EXIC接口模塊

– 1個CFGL可配置邏輯單元模塊

– 1個FlexMUX觸發選擇模塊

– 1個ECFGL增強型可配置邏輯模塊

– 3個FDC可編程延時模塊

– 1個獨立的RTC(萬年歷)

– 3個12位ADC模塊

– 1個12位DAC模塊

– 4個CMP比較器模塊

– 1個AES128加密模塊

– 1個RNG隨機數生成模塊

? 功耗管理

– 5種功耗模式：正常運行模式、普通休眠模式、停止模式、待機模式、關斷模式

? 工作條件

– 工作電壓：2.7V～5.5V

– 工作溫度范圍：-40℃～+125℃

系統框圖

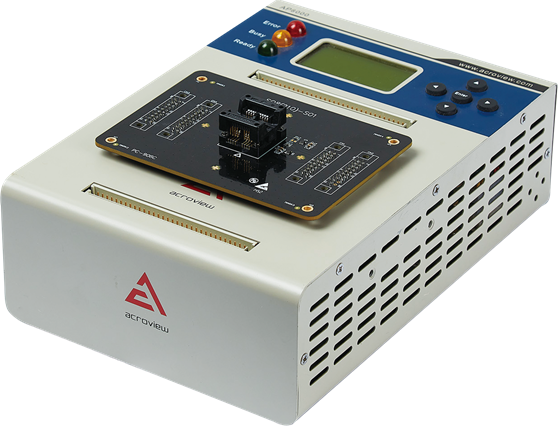

昂科技術自主研發的AP8000萬用型燒錄器包含主機，底板，適配座三大部分。

主機支持USB和NET連接，允許將多臺自動編程器進行組網，達到同時控制多臺編程器同時燒錄的目的。內置芯片安全保障電路保證即使芯片放反或其他原因造成的短路可以被立即檢測到并進行斷電處理，以保障芯片和編程器安全。內嵌高速FPGA，極大地加速數據傳輸和處理。主機背部有SD卡槽，將PC軟件制作得到的工程文件放到SD卡的根目錄下并插入到該卡槽內，通過編程器上的按鍵可進行工程文件的選擇，加載，執行燒錄等命令，以達到脫離PC便可操作的目的，極大的降低了PC硬件配置成本，方便迅速地搭配工作環境。

AP8000通過底板加適配板的方式，讓主機擴展性更強，目前已經支持了所有主流半導體廠家生產的器件，包括TI, ST, MicroChip, Atmel, Hynix, Macronix, Micron, Samsung, Toshiba等。支持的器件類型有NAND, NOR, MCU, CPLD, FPGA, EMMC等，支持包括Intel Hex, Motorola S, Binary, POF等文件格式。
