MX25U12873F燒錄器是128Mb位的串行NOR閃存，其內部配置為16,777,216 x 8。當它 時，結構變?yōu)?7,108,864位×2或33,554,432位×4。MX25L51245GMXSMIO(串行多I/O)在整個芯片上提供順序讀取操作。發出編程/擦除命令后，將自動編程/擦除算法，以編程/擦除并驗證指定的頁面或扇區/塊位置將被執行。程序命令以字節或頁為單位執行(256字節)或擦除命令的字基礎是在4K字節的扇區，32K字節的塊或64K字節的塊上執行的，或整個籌碼基礎。

MX25U12873F具有一個串行外設接口和軟件協議，允許在一個簡單的3線總線上操作，同時它處于單I/O模式?？偩€上進行操作，而它處于單I/O模式。三個總線信號是一個時鐘輸入（SCLK）、一個串行數據輸入（SI）和一個串行數據輸出（SO），對該器件的串行訪問由CS#輸入啟用。

當它處于兩個I/O讀取模式時，SI引腳和SO引腳成為SIO0引腳和SIO1引腳，用于地址/虛擬位輸入和數據輸出。當它處于四個I/O讀模式時，SI引腳和SO引腳成為SIO0和SIO1引腳，并且 SIO2引腳和SIO3引腳也被啟用，用于地址/虛擬位輸入和數據輸出。

MX25U12873F（串行多I/O (串行多輸入/輸出）在整個芯片上提供連續的讀操作。

在發出編程/擦除命令后，自動編程/擦除算法將被執行，該算法對指定的頁或扇區/塊位置進行編程/擦除和驗證。程序命令是以字節為單位，或以頁（256字節）為單位，或以字為單位執行的字節）為基礎，或以頁（256字節）為基礎，或以字為基礎執行。擦除命令在4K字節的扇區、32K字節的塊、64K字節的塊或整個芯片上執行。

為了給用戶提供方便的接口，還包括一個狀態寄存器來顯示芯片的狀態，狀態讀取命令可以通過WIP位來檢測編程或擦除操作的完成狀態。

MX25U12873F采用了旺宏專有的存儲單元，即使在經過100,000次編程和擦除循環后，仍能可靠地存儲存儲器內容。

產品特征

一般情況

? 支持串行外設接口-模式0和模式3

? 134,217,728 x 1位結構或67,108,864 x 2位（兩個I/O模式）結構或33,554,432 x 4位（四種I/O模式）結構

? 每個4K字節的等區，或每個32K字節的等塊每個32K字節的平等區塊或每個64K字節的平等區塊塊

? 任何區塊都可以被單獨擦除

? 單電源操作

– 1.65至2.0伏的電壓，用于讀取、擦除和編程操作

? 從-1V到Vcc+1V，鎖存保護到100mA

? 在1.0V到1.4V的范圍內有低Vcc寫入抑制功能

? 永久固定的QE位（Quad Enable位），QE=1，4個I/O模式被啟用

性能

? 高性能

– SPI模式的快速讀取

– 1個I/O，104MHz，8個虛擬周期

– 2個I/O，84MHz，帶4個啞鈴周期，相當于168MHz

– 4個I/O，104MHz，帶2+4個假循環，相當于416MHz

– QPI模式的快速讀取

– 4個I/O，84MHz，帶2+2個啞鈴周期，相當于336MHz

– 4個I/O，104MHz，帶2+4個虛擬周期，相當于416MHz

– 快速編程時間。

– 0.5ms(典型值)和3ms(最大)/頁(每頁256字節)

– 字節編程時間：12us（典型）

– 8/16/32/64字節環繞式突發讀模式

– 快速擦除時間

– 35ms（典型值）/扇區（每扇區4K字節）

– 200ms(典型值)/塊(每塊32K字節)

– 350ms（典型值）/塊（每塊64K字節）

? 低功耗

– 低主動讀取電流

– 104MHz時20mA（典型值），84MHz時15mA（典型值）

– 低活動擦除電流

– 18mA（典型值）

– 在扇區擦除時，塊擦除（32KB/64KB）

– 芯片擦除時為20mA

– 低主動編程電流：20mA（典型值）

– 待機電流：15uA（典型值）

– 深度斷電：1.5uA(典型值)

– 典型的100,000次擦除/編程周期

– 20年的數據保存

軟件特點

? 輸入數據格式

– 1字節的命令代碼

? 高級安全功能

– 區塊鎖定保護BP0-BP3狀態位定義了區域的大小，以便對程序和擦除指令進行軟件保護

– 額外的4k位安全OTP用于唯一標識符

? 自動擦除和自動編程算法

– 自動擦除并驗證所選扇區或塊的數據扇區或塊的數據

– 自動編程并驗證所選頁面上的數據通過一個內部算法，自動計時脈沖寬度（任何要編程的頁任何要編程的頁面都應該先有處于擦除狀態的頁面)

? 狀態寄存器功能

? 命令重置

? 編程/擦除暫停

? 電子識別

– JEDEC 1字節的制造商ID和2字節的設備ID

– 1字節設備ID的RES命令

– 針對1字節制造商ID和1字節設備ID的REMS命令和1字節的設備ID

? 支持串行閃存可發現參數（SFDP）模式

硬件特征

? SCLK輸入

– 串行時鐘輸入

? SI/SIO0

– 串行數據輸入或串行數據輸入/輸出，用于2 x I/O讀取模式和4 x I/O讀取模式，O讀模式和4 x I/O讀模式

? SO/SIO1

– 串行數據輸出或串行數據輸入/輸出，用于2 x I/O讀取模式和4 x I/O讀取模式，I/O讀取模式和4 x I/O讀取模式

? SIO2

– 串行數據輸入/輸出，用于4 x I/O讀取模式

? SIO3

– 串行輸入和輸出，用于4 x I/O讀取模式

? 封裝

– 8-pin SOP （200mil）

– 8-land WSON (6x5mm)

– 所有器件均符合RoHS標準，不含鹵素

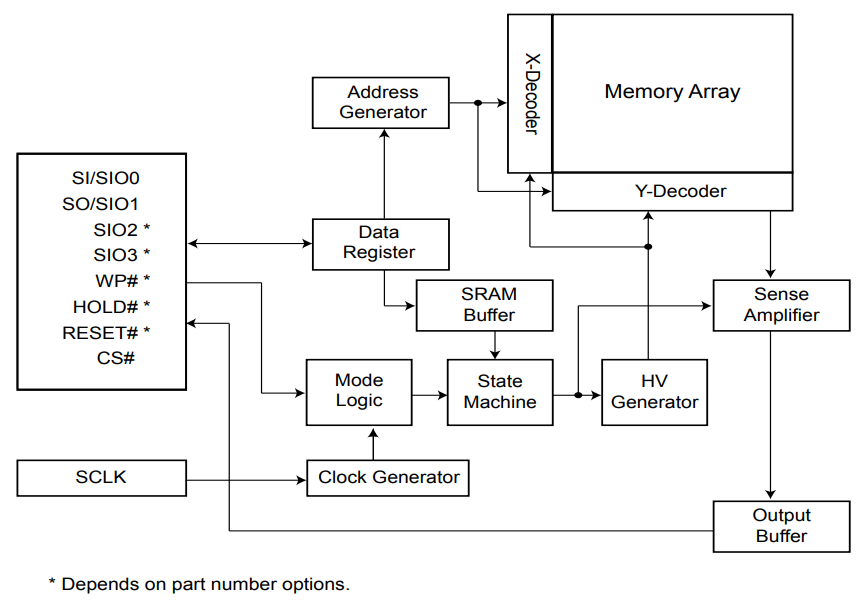

整體框圖

昂科技術自主研發的AP8000萬用型燒錄器包含主機，底板，適配座三大部分。

主機支持USB和NET連接，允許將多臺通用編程器進行組網，達到同時控制多臺編程器同時燒錄的目的。內置芯片安全保障電路保證即使芯片放反或其他原因造成的短路可以被立即檢測到并進行斷電處理，以保障芯片和編程器安全。內嵌高速FPGA，極大地加速數據傳輸和處理。主機背部有SD卡槽，將PC軟件制作得到的工程文件放到SD卡的根目錄下并插入到該卡槽內，通過編程器上的按鍵可進行工程文件的選擇，加載，執行燒錄等命令，以達到脫離PC便可操作的目的，極大的降低了PC硬件配置成本，方便迅速地搭配工作環境。

AP8000通過底板加適配板的方式，讓主機擴展性更強，目前已經支持了所有主流半導體廠家生產的器件，包括TI, ST, MicroChip, Atmel, Hynix , Macronix, Micron, Samsung ,Toshiba等。支持的器件類型有NAND,NOR,MCU,CPLD,FPGA,EMMC等，支持包括Intel Hex，Motorola S, Binary, POF等文件格式。

關于旺宏電子：旺宏電子（Macronix），1989年創立于臺灣新竹科學園區，創新型非易失半導體存儲器解決方案的領導者，是世界上ROM和串行NOR Flash產品的最大供應商。產品已經應用于消費、通訊、電腦、汽車電子等相關領域，旺宏電子是全球少數能夠提供從512Kbit至256Mbit完整Serial Flash系列產品的公司，并擁有極小尺寸的Flash產品，可充分滿足便攜式電子產品日趨輕薄短小化的需求。

關于昂科技術：昂科技術（ACROVIEW）是全球領先的半導體芯片燒錄解決方案提供商，公司堅持以科技改變世界、用智能驅動未來，持續不斷的為客戶創造價值。昂科的AP8000通用燒錄器平臺及最新的IPS5000燒錄自動化解決方案，為半導體和電子制造領域客戶提供一站式解決方案，公司已服務包括華為、比亞迪、富士康等全球領先客戶。
