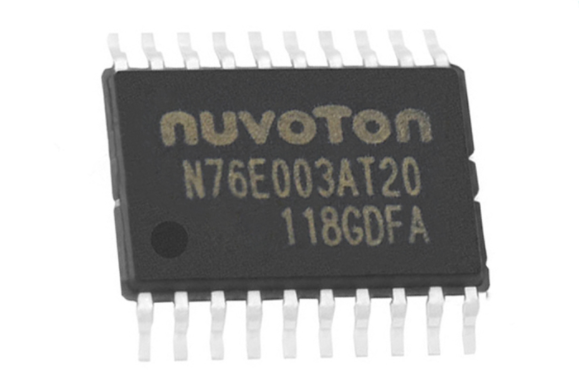

N76E003AT20是一種嵌入式閃存型、8位高性能1T 8051微控制器。這指令集與標準80C51完全兼容，性能得到增強。

N76E003AT20包含一個高達18K字節的主Flash，稱為APROM，其中User代碼駐留。 N76E003 Flash支持應用內編程(IAP)功能，啟用片上固件更新。 IAP還可以配置任何用戶代碼塊用作非易失性數據存儲的數組，由IAP寫入并由IAP或MOVC讀取操作說明。還有一個稱為LDROM的額外閃存，引導代碼通常駐留在其中執行在系統編程(ISP)。LDROM大小可配置4K字節。為了便于編程和驗證，F(xiàn)lash允許編程和讀取通過并行寫入器或在線編程 (ICP)以電子方式進行。確認密碼后，用戶可以鎖定密碼以確保安全。

N76E003AT20提供豐富的外設，包括256字節的SRAM、768字節的輔助RAM(XRAM)、多達18個通用I/O、兩個16位定時器/計數器0/1、一個帶三通道輸入捕捉模塊的16位定時器2、一個看門狗定時器(WDT)、一個自喚醒定時器(WKT) )，一個16位自動重載Timer3用于通用或波特率發生器，兩個帶有幀錯誤的 UART檢測和自動地址識別，1個SPI，1個I2C、五個增強型PWM輸出通道，所有I/O的八通道共享引腳中斷和一個12位 ADC。外圍設備配備18個具有4級優先級中斷功能的源。

N76E003AT20配備三個時鐘源，并支持通過軟件即時切換。這三個時鐘源包括外部時鐘輸入、10kHz內部振蕩器和一個16MHz內部振蕩器出廠時在室溫下微調至±1%的精密振蕩器。N76E003提供額外的電源監控檢測，例如上電復位和4級掉電檢測，穩定電源開/關順序，以實現高可靠性系統設計。

N76E003微控制器操作消耗非常低的功率，具有兩種經濟的功率模式降低功耗－空閑和掉電模式，軟件可選擇?？臻e模式關閉CPU時鐘但允許繼續外設操作。掉電模式停止整個系統時鐘以實現**功耗。N76E003的系統時鐘也可以由軟件時鐘分頻器減慢，這允許執行性能之間的靈活性和功耗。

N76E003AT20具有高性能CPU內核和豐富的精心設計的外設，可滿足通用、家用電器或電機控制系統的實現。

產品特點：

? CPU

- 完全靜態設計的8位高性能1T 8051型CMOS微控制器

- 指令集與MCS-51完全兼容

- 4個優先級的中斷能力

- 雙數據指針(DPTRs)

? 操作

- 寬電源電壓，從2.4V到5.5V

- 寬工作頻率，最高可達16MHz

- 工業溫度等級：-40℃至+105℃

? 內存

- 高達18K字節的APROM用于用戶代碼

- 可配置的4K/3K/2K/1K/0K字節的LDROM，為用戶開發的代碼提供靈活性啟動代碼

- 閃存器積累了每頁128字節的容量

- 內置應用內編程(IAP)

- 安全的代碼鎖

- 256字節的片上RAM

- 額外的768字節的片上輔助RAM(XRAM)通過MOVX指令訪問

? 時鐘源

- 當VDD為5.0V時，16MHz高速內部振蕩器修整為±1%，所有條件下為±2%

- 10 kHz低速內部振蕩器

- 外部時鐘輸入

- 通過軟件進行實時的時鐘源切換

- 可編程系統時鐘分頻器，最高可達1/512

? 外圍設備

- 多達17個通用的I/O引腳和一個純輸入引腳。所有輸出引腳都有單獨的2級

的回轉率控制

- 標準中斷引腳INT0和INT1

- 兩個16位定時器/計數器0和1與標準8051兼容

- 一個16位定時器2，帶有三通道輸入捕捉模塊，可選擇9個輸入引腳

- 一個16位自動重載定時器3，可以作為UART的波特率時鐘源

- 一個16位PWM計數器中斷的定時器

- 一個可編程的看門狗定時器（WDT），由專用的10千赫茲內部時鐘源提供

- 一個專用的自喚醒定時器（WKT），用于降低功率模式的自定時喚醒

- 兩個全雙工UART端口，具有幀錯誤檢測和自動地址識別功能。TXD和RXD引腳可通過軟件交換

- 一個SPI端口，具有主、從模式，當系統時鐘為16MHz時，速度可達8Mbps

- 一個I2C總線，具有主站和從站模式，數據速率高達400 kbps

- 三對六通道的脈沖寬度調制器（PWM）輸出，10個輸出引腳可供選擇

- 脈沖寬度調制器（PWM）輸出，10個輸出引腳可供選擇，分辨率高達16位，具有不同的模式和用于電機的故障制動功能控制

- 八個通道的引腳中斷，所有I/O端口共享，具有可變的邊緣/電平配置檢測

- 一個12位ADC，轉換率高達500ksps，硬件觸發和轉換結果比較，便于電機控制

? 電源管理

- 兩種降低功率的模式。閑置和斷電模式

? 電源監控

- 具有低功率模式的褐光檢測（BOD），4級選擇，中斷或復位選項

- 開機復位（POR）

? 強大的ESD和EFT抗干擾能力

整體框圖

昂科技術自主研發的AP8000萬用型燒錄器包含主機，底板，適配座三大部分。

主機支持USB和NET連接，允許將多臺在線自動燒錄器編程器進行組網，達到同時控制多臺編程器同時燒錄的目的。內置芯片安全保障電路保證即使芯片放反或其他原因造成的短路可以被立即檢測到并進行斷電處理，以保障芯片和編程器安全。內嵌高速FPGA，極大地加速數據傳輸和處理。主機背部有SD卡槽，將PC軟件制作得到的工程文件放到SD卡的根目錄下并插入到該卡槽內，通過編程器上的按鍵可進行工程文件的選擇，加載，執行燒錄等命令，以達到脫離PC便可操作的目的，極大的降低了PC硬件配置成本，方便迅速地搭配工作環境。

AP8000通過底板加適配板的方式，讓主機擴展性更強，目前已經支持了所有主流半導體廠家生產的器件，包括TI, ST, MicroChip, Atmel, Hynix, Macronix, Micron, Samsung, Toshiba等。支持的器件類型有NAND, NOR, MCU, CPLD, FPGA, EMMC等，支持包括Intel Hex, Motorola S, Binary, POF等文件格式。

關于新唐科技：新唐科技（NUC029ZAN），成立于2008年，同年7月受讓分割華邦電子邏輯IC事業單位正式展開營運，并于2010年在臺灣證券交易所正式上市掛牌。新唐科技專注于開發微控制/微處理、智能家居及云端安全相關應用之IC、電池監控IC、影像感測IC、IoT應用IC、半導體組件等產品，相關產品在工業用、車用、通訊用、消費電子及計算機市場皆具領先地位；此外，新唐科技擁有的6吋晶圓制造廠，具備多樣性制程技術能力，提供專業化晶圓代工服務。

關于昂科技術：昂科技術（ACROVIEW）是全球領先的半導體芯片燒錄解決方案提供商，公司堅持以科技改變世界、用智能驅動未來，持續不斷的為客戶創造價值。昂科的AP8000通用燒錄器平臺及最新的IPS5000燒錄自動化解決方案，為半導體和電子制造領域客戶提供一站式解決方案，公司已服務包括華為、比亞迪、富士康等全球領先客戶。
