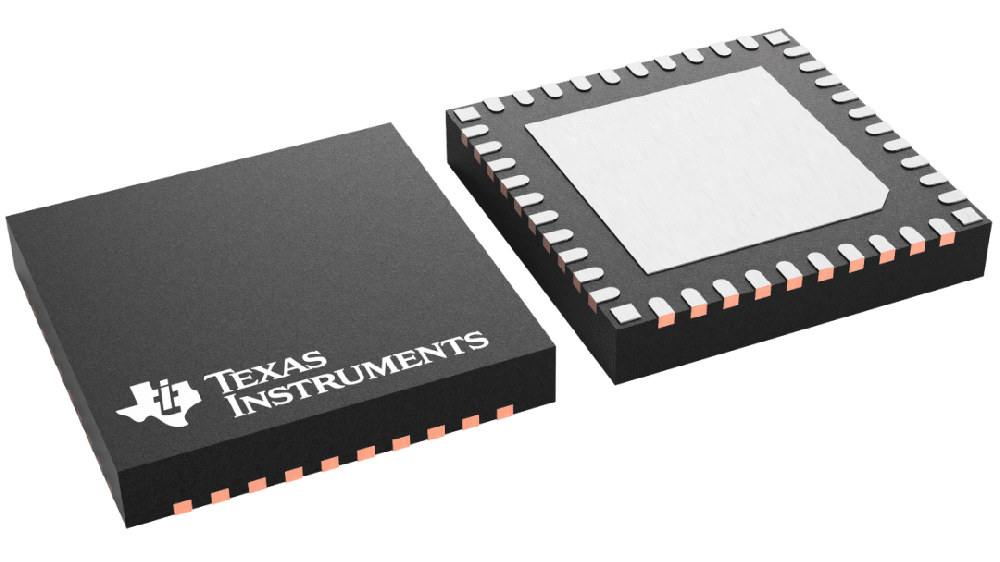

UCD3138064RGCR是一款德州儀器數字電源控制器，此控制器在一個單一芯片解決方案內提供高集成度和出色性能。相對于德州儀器的UCD3138數字電源控制器，UCD3138064RGCR提供64kB程序閃存存儲器(在UCD3138中這個值為32kB)，以及諸如SPI 和第二I2C端口等針對通信的額外選項。2-32kB組內的64kB程序閃存存儲器的可用性使得設計人員能夠在器件中執行固件的雙鏡像(例如，一個主鏡像+一個備份鏡像)，以及從任一使用適當算法的組中執行的靈活性。它還為處理器創造了獨一無二的機會來載入一個新程序并隨后執行該程序，而不會中斷電力輸送。該特性使得最終用戶能夠現場為電源添加新特性，同時消除了載入新程序所需的任何停機時間。

UCD3138064RGCR靈活的特性使得此器件適用于廣泛的電源轉換應用，SN65HVD101和HVD102采用20引腳RGB封裝(4mm × 3.5mm QFN)。此外，器件內的多種外設已經過專門優化，用于提升AC/DC和隔離式DC/DC應用 性能并減少信息技術(IT)和網絡基礎設施空間內的解決方案組件數量。UCD3138064RGCR是一款完全可編程解決方案，此方案可以使用戶對他們的應用進行完全控制，以及很多的區分他們的解決方案的能力。與此同時，德州儀器(TI)致力于通過提供同類產品最佳的開發工具以簡化我們用戶的開發工作，這些開發工具包括應用固件，Code Composer StudioTM軟件開發環境，和德州儀器(TI)的整合電源開發GUI，這使得用戶能夠配置和監控關鍵系統參數。

UCD3138064RGCR控制器的內核上是數字電源外設 (DPP)。每個 DPP 執行一個高速數字控制環路，此環路由一個專用誤差模數轉換器(EADC)，一個基于2極 - 2零數字補償器的PID和具有250ps脈寬分辨率的DPWM輸出組成。此器件還包含一個12位，267ksps通用ADC，此ADC具有多達14個通道、定時器、中斷控制、電源管理總線(PMBus)，I2C，SPI以及通用異步收發器(UART)通信端口。此器件基于一個執行實時監控、配置外設且管理通信的32位ARM7TDMI-S精簡指令集計算機(RISC)微控制器。ARM微控制器從可編程閃存存儲器以及片載RAM和ROM里執行它的程序。

除了DPP，特定電源管理外設已被添加以便在全部運行范圍內啟用高效、針對增加的功率密度的高集成度、可靠性、和最低總體系統成本以及支持最廣泛控制體系和拓?fù)鋽?shù)量的高靈活性。此類外設包括：輕負載突發模式、同步整流、LLC和移相全橋模式開關、輸入電壓前饋、覆銅線跡電流感應、理想的二極管仿真、恒定電流恒定功率控制、同步整流軟導通和關斷、峰值電流模式控制、磁通量均衡、次級側輸入電壓感應、高分辨率電流共享、具有預偏置的硬件可配置軟啟動以及幾個其他 功能的磁場感測解決方案。已經針對電壓模式和峰值電流模式受控相移全橋、單雙相位功率因數校正(PFC)、無橋PFC、硬開關全橋和半橋、以及LLC半橋和全橋進行了拓?fù)渲С謨?yōu)化。

特征

? UCD3138系列的64kB衍生程序閃存

– 2-32kB程序閃存存儲器組

– 支持從組1執行，同時對其它組進行編程

– 在不關閉電源的情況下，能夠更新固件

– 與UCD3138(+1 SPI，+1 I2C)相對的額外通信端口

– 與UCD3138(SLUSAP2B)引腳到引腳兼容的RGC封裝)

? 可對多達3個獨立式反饋環路的數字控制

– 專用的基于PID的硬件

– 2極/2零可配置、非線性控制

? 高達16MHz誤差數模(A/D)轉換器(EADC)

– 可配置分辨率(最小值：1mV/LSB)

– 高達8倍過采樣和自適應觸發配置

– 基于硬件的取平均值操作(高達8倍)

– 14位高效數模轉換器(DAC)

? 高達8個高分辨率數字脈寬已調制(DPWM)輸出

– 脈寬分辨率為250ps

– 4ns頻率和相位分辨率

– 可調相移和死區

– 逐周期占空比匹配

– 高達2MHz開關頻率

? 可配置后緣/前緣/三角調制

? 可配置的反饋控制

– 電壓、平均電流和峰值電流模式控制

– 恒定電流、恒定功率

? 可配置 FM，相移調制和脈寬調制(PWM)

? 快速、自動和平滑模式開關

– 頻率調制和PWM

– 相移調制和PWM

? 高效和輕負載管理

– 突發模式&理想的二極管仿真

– 同步鎮流器軟打開/關閉

– 低集成電路(IC)待機功率

? 初級側電壓感應

? 磁通和相位電流均衡(適用于非峰值電流模式控制應用)

? 電流共享(平均&主/從)

? 特有豐富的故障保護選項

– 7個模擬/4個數字比較器

– 逐周期電流限制

– 可編程消隱時間和故障計數

– 外部故障輸入

? 多個UCD3138064器件間的DPWM波形同步

? 14通道，12位，267ksps通用ADC，此ADC具有集成的

– 編程平均濾波器

– 雙采樣保持

? 內部溫度傳感器

? 完全可編程高性能31.25MHz，32位ARM7TDMI-S處理器

– 64kB程序閃存(2-32kB組)

– 具有糾錯碼(ECC)的2kB數據閃存

– 4kB數據RAM

– 8kB引導ROM實現固件引導-加載

? 通信外設

– 1-I2C/PMBus，1-I2C(只適用于主控模式)

– 2-UART

– 1-SPI

? 具有可選輸入引腳的定時器捕捉

? 內置安全裝置：欠壓檢測(BOD)和加電復位(POR)

? 64引腳QFN和40引腳QFN封裝

? 運行溫度：-40°C至125°C

? Fusion Digital Power Studio GUI支持

功能框圖

昂科技術自主研發的AP8000萬用型燒錄器包含主機，底板，適配座三大部分。

主機支持USB和NET連接，允許將多臺編程器進行組網，達到同時控制多臺編程器同時燒錄的目的。內置芯片安全保障電路保證即使芯片放反或其他原因造成的短路可以被立即檢測到并進行斷電處理，以保障芯片和編程器安全。內嵌高速FPGA，極大地加速數據傳輸和處理。主機背部有SD卡槽，將PC軟件制作得到的工程文件放到SD卡的根目錄下并插入到該卡槽內，通過編程器上的按鍵可進行工程文件的選擇，加載，執行燒錄等命令，以達到脫離PC便可操作的目的，極大的降低了PC硬件配置成本，方便迅速地搭配工作環境。

AP8000通過底板加適配板的方式，讓主機擴展性更強，目前已經支持了所有主流半導體廠家生產的器件，包括TI, ST, MicroChip, Atmel, Hynix , Macronix, Micron, Samsung ,Toshiba等。支持的器件類型有NAND,NOR,MCU,CPLD,FPGA,EMMC等，支持包括Intel Hex，Motorola S, Binary, POF等文件格式。
