芯片燒錄行業先行者-崇貿科技近日發布最新的燒錄軟件更新及新增支持的芯片型號列表，其中RICHTEK立锜科技的集成驅動器的三相 PMSM/BLDC電機控制器RT7083GQW的燒錄已經被崇貿科技的通用燒錄器平臺SG8000所支持。

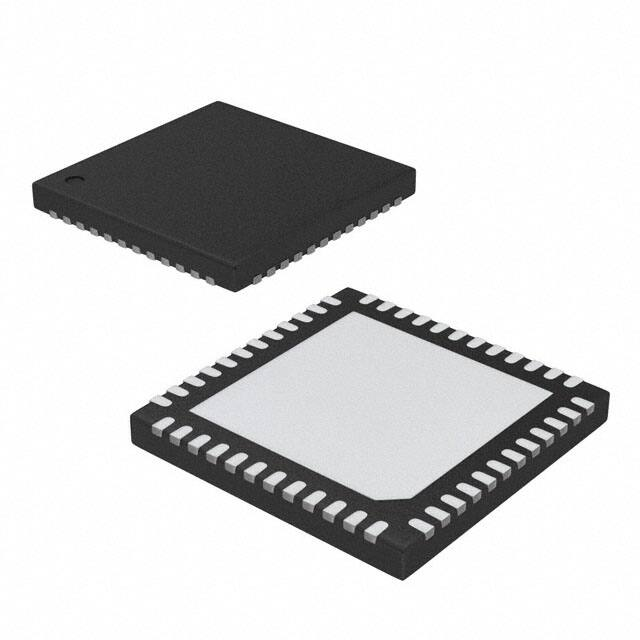

RT7083GQW是針對PMSM/BLDC電機應用的專用IC，內含三相電機控制器、三相柵極驅動器、三個自舉二極管、一個5V線性穩壓器和一個Buck轉換器。

RT7083GQW內置32位ARM Cortex-M0 MCU內核和其他可完成無傳感器場矢量控制（FOC）的外圍接口電路，具有ADC、DAC、通訊接口、SVPWM、看門狗定時器、電流檢測電路、欠壓鎖定電路、短路保護電路和堵轉保護電路等系統級外設，可構成外圍元件少、PCB占用空間小、成本低廉的系統。

RT7083GQW內置的工作電壓可達58V的自舉驅動電路可驅動三相半橋配置的外部N型 MOSFET開關，具有可控制的死區時間設計以避免外接MOSFET出現直通短路現象。

關鍵特性

? 集成三相PMSM/BLDC電機控制器、柵極驅動器、自舉二極管、5V線性穩壓器和Buck 轉換器

? 輸入電壓范圍：7V~58V

? 無需傳感器的正弦波場矢量定向控制（FOC）

? ADC輸入端集成有濾波電路

? 具備短路保護、欠壓鎖定保護、堵轉保護和過熱保護功能

? PMSM/BLDC電機控制器

– 32位ARM Cortex-M0內核，工作頻率高達60MHz

– 集成16kB MTP-ROM和4kB SRAM，內置電機控制函數庫

– 電源管理方式：常規或深度睡眠

– 通訊接口：I2C和UART

– 可配置x1/x4/x8/x16 ADC增益

– 7通道10位ADC

? AD0~AD5用于查分模式的電流檢測

? AD6~AD9用于系統應用

– 1通道電壓型10位DAC用于調試

? 柵極驅動器

– 浮動設計實現自舉工作

– 電流吐/納能力：200mA/500mA

– 各通道內含欠壓鎖定功能

– 各通道延遲時間一致

應用

? 排氣扇、臺扇、通風機等風機應用

? 水泵

? 空氣凈化器

整體框圖

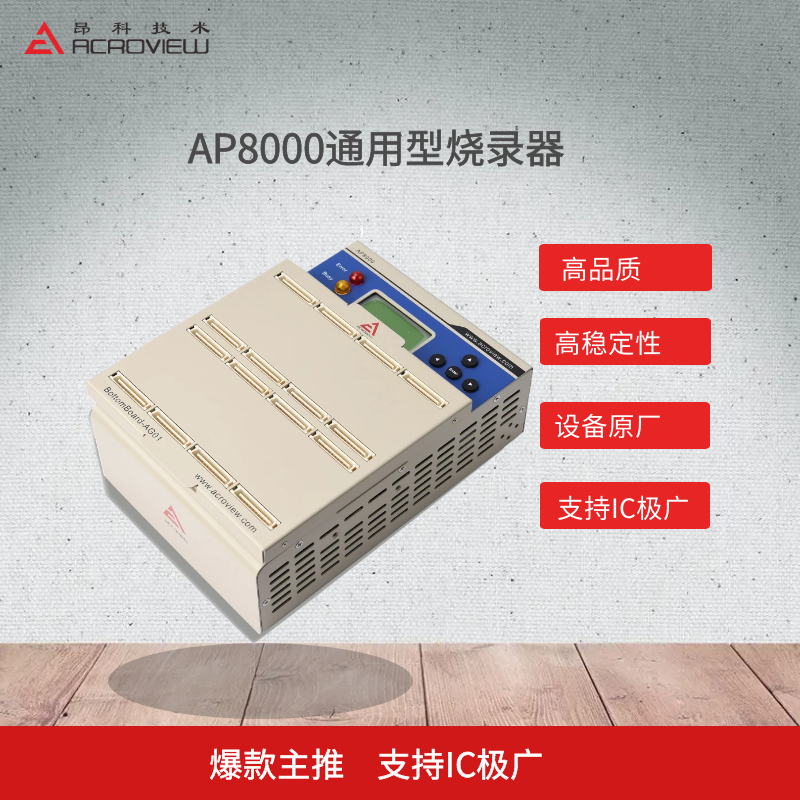

崇貿科技自主研發的AP8000萬用型燒錄器包含主機，底板，適配座三大部分。

主機支持USB和NET連接，允許將多臺編程器進行組網，達到同時控制多臺編程器同時燒錄的目的。內置芯片安全保障電路保證即使芯片放反或其他原因造成的短路可以被立即檢測到并進行斷電處理，以保障芯片和編程器安全。內嵌高速FPGA，極大地加速數據傳輸和處理。主機背部有SD卡槽，將PC軟件制作得到的工程文件放到SD卡的根目錄下并插入到該卡槽內，通過編程器上的按鍵可進行工程文件的選擇，加載，執行燒錄等命令，以達到脫離PC便可操作的目的，極大的降低了PC硬件配置成本，方便迅速地搭配工作環境。

AP8000通過底板加適配板的方式，讓主機擴展性更強，目前已經支持了所有主流半導體廠家生產的器件，包括TI, ST, MicroChip, Atmel, Hynix , Macronix, Micron, Samsung ,Toshiba等。支持的器件類型有NAND,NOR,MCU,CPLD,FPGA,EMMC等，支持包括Intel Hex，Motorola S, Binary, POF等文件格式。

關于立锜科技：立锜科技（RICHTEK），立锜科技是一間國際級的模擬IC設計公司，我們專注于提供客戶多元且具競爭力的產品以及完整的電源管理解決方案。自成立以來，立锜專注于整合技術能力、堅持質量和積極的客戶服務，以提供客戶產品價值為宗旨，產品廣泛應用于電腦、消費性終端產品、網絡通訊裝置、大尺寸面板顯示器等領域。立锜成立于1998年，總公司設立于臺灣新竹，并且于亞洲、美國和歐洲各地有服務據點。

崇貿科技（SYSTEM GENERAL）：芯片燒錄行業的先行者，是創始于1983年的通用編程器專家，80年代早期，在業界第一次引入“量產化萬用型燒錄器”的概念，推出了TURPRO-1/FX Universal Programmer，90年代，再次推出了業界最早的Gang-8通用型燒錄器TURPRO-848，定義了Gang8作為量產燒錄的行業標準配置。歷經40年的發展，崇貿的T9600、T9800系列燒錄平臺，以及AP600、AP700、AP720等自動燒錄機，已經成為芯片燒錄器市場的的“高檔”和“專業”的代名詞，為BOSCH、愛默生、臺達、Microchip燒錄器、Intel等國際知名企業的芯片燒錄提供產品和方案的支持。
