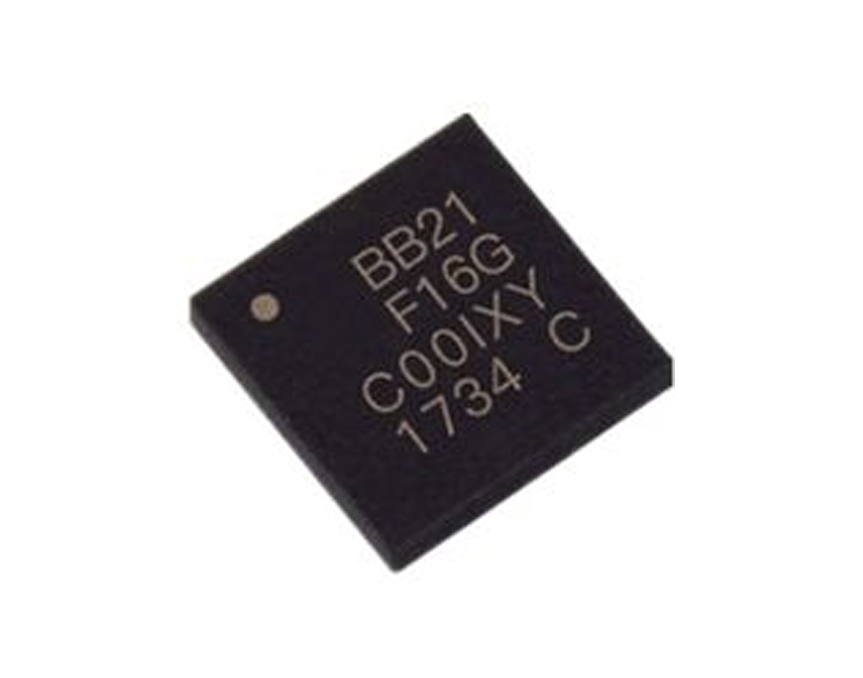

EFM8BB21F16G-QFN20微控制器建立在低功耗平臺基礎上，以50MHz速度運行，EFM8BB21F16G-QFN20具有16kB閃存、2.25kB RAM、16數字I/O引腳、5×16位定時器、3個PCA通道、-40至85oC溫度范圍、3x3 QFN20封裝及附加外圍通訊設備。

應用范圍：

? 電機控制

? 消費電子

? 傳感器控制器

? 醫療器械

? 照明系統

? 高速通信集線器

產品特征

? 內核：

– 流水線式CIP-51內核

– 與標準8051指令集完全兼容

– 70%指令的執行時間為1-2系統時鐘周期

– 50MHz最高工作頻率

? 內存：

– 最高16KB閃存，可在系統內對固件重新編程，其中包括64字節扇區的1KB和512字節扇區的15KB

– 最高2304字節RAM(包括256字節標準8051 RAM和2048字節上XRAM)

? 電源：

– 5V輸入LDO穩壓器

– 用于CPU內核電壓的內部LDO穩壓器

– 加電復位電路和掉電檢測器

? I/O：最多共22組多功能I/O引腳：

– 偏壓下所有引腳耐受5V電壓

– 用于外圍路由的靈活的外圍設備交叉開關

– 5mA源電流，12.5mA吸收器允許直接驅動LED

? 時鐘源：

– 內部49MHz振蕩器，精度±1.5%

– 內部24.5MHz振蕩器，精度±2%

– 內部80kHz低頻振蕩器

– 外部CMOS時鐘選項

? 定時器/計數器和PWM：

– 3通道可編程計數器陣列(PCA)，支持PWM、捕獲/比較和頻率輸出模式

– 5個16位通用定時器

– 獨立的監視程序定時器，由低頻振蕩器設定時鐘頻率

? 通信和數字外圍設備：

– 2個UART，最高3兆波特

– SPI?主/從，最高12Mbps

– SMBus?/I2C?主/從，最高400kbps

– I2C高速從，最高3.4Mbps

– 16位CRC單位，支持256字節邊界內閃存自動CRC

? 模擬：

– 12位AD轉換器(ADC)

– 2個帶有可調節參考的低電流模擬比較器

? 片上非侵入式調試

– 全內存和寄存器檢查

– 四個硬件斷點、單步執行

? 預裝UART引導裝載程序

? -40至85oC或-40至125oC溫度范圍

– 可用汽車級(需要PPAP)

? 2.2至3.6V或3.0至5.25V單電源

? QFN28、QSOP24和QFN20封裝

整體框圖

昂科技術自主研發的AP8000萬用型燒錄器包含主機，底板，適配座三大部分。
