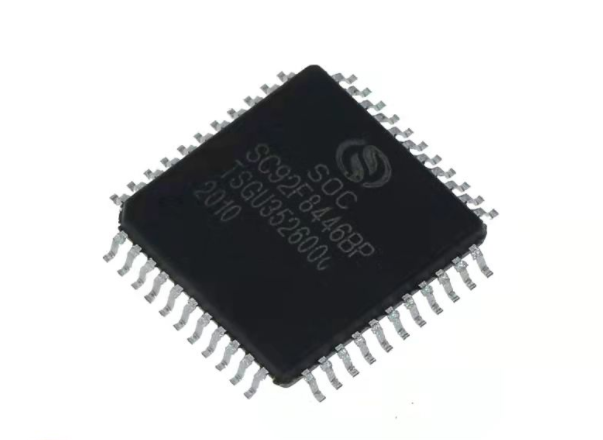

SC92F8446B是一顆增強型的超高速1T 8051內核工業級Flash微控制器，指令系統完全兼容傳統：8051產品系列。SC92F8446B集成有16Kbvtes Flash ROM、1Kbvtes SRAM、128bvtes EEPROM，內置有31路高靈敏度隔空電容觸控電路、最多46個GP I/O、16個O可外部中斷、3個16位定時器、17路12位高精度ADC、1個模擬比較器、8路12位PWM、IO驅動分級控制(LED segment口)、1個16x16位硬件乘除法器、內部+1%高精度高頻16/8/4/1.33MHz振蕩器和±4%精度低頻128K振蕩器、可外接晶體振蕩器、UART等通訊接口等資源。為提高可靠性及簡化客戶電路，SC92F8446B內部也集成有4級可選電壓LVR、2.4V基準ADC參考電壓、低耗電WDT等高可靠電路。

SC92F8446B具有非常優異的抗干擾性能，非常適合應用于各種物聯網控制、大小智能家電和智能家居、充電器、電源、航模、對講機、無線通訊、游戲機等工業控制和消費應用領域。

主要功能

? 工作電壓：2.4V~5.5V

? 工作溫度：-40~85℃

? 封裝：SC92F8446B(LQFP44)

? 內核：超高速的單字節指令1T 8051

? Flash ROM：16Kbytes Flash ROM(MOVC禁止尋址0000H~00FFH的256 bytes)

? IAP：可code option成0K、0.5K、1K或16K

? EEPROM：128bytes，無需擦除，10萬次寫入，10年以上保存壽命

? SRAM：內部256bytes+外部768bytes+PWM&LCD RAM 44bytes

? 系統時鐘(fSYS)：

– 內建高頻16MHz振蕩器(fHRC)

– IC工作的系統時鐘，可通過編程器選擇設定為：

– 16MHz@2.9~5.5V

– 8/4/1.33MHz@2.4~5.5V

– 頻率誤差：跨越(3.0V~5.5V)及(-20~85℃)應用環境，不超過±1%

? 內置低頻晶體振蕩器電路：

– 可外接32K振蕩器，作為Base Timer時鐘源，可喚醒STOP

? 內建低頻128kHz LRC振蕩器：

– 可作為BaseTimer的時鐘源，并喚醒STOP

– 可作為WDT的時鐘源

– 頻率誤差：跨越(4.0V~5.5V)及(-20~85℃)，頻率誤差不超過±4%

? 低電壓復位(LVR)：

– 復位電壓有4級可選：4.3V、3.7V、2.9V、2.3V

– 缺省值為用戶燒寫Code Option所選值

? Flash燒寫和仿真：

– 2線JTAG燒寫和仿真接口，可通過Code Option設為JTAG專用模式和常規模式

? 中斷(INT)：

– Timer0，Timer1，Timer2，INT0~2，ADC，PWM，UART，SSI，Base Timer，TK，CMP共13個中斷源

– 外部中斷有3個中斷向量，共16個中斷口，全部可設上升沿、下降沿、雙沿中斷

– 兩級中斷優先級可設

? 數字外圍：

– 最大42個雙向可獨立控制的 I/O口，可獨立設定上拉電阻

– P0~P3L(P3.0/1/2/3)口源驅動能力分四級控制

– 全部IO具有大灌電流驅動能力(50mA)

– 11位WDT，可選時鐘分頻比

– 3個標準80C51定時器Timer0、Timer1和Timer2

– 8路共用周期、單獨可調占空比的12位PWM

– 1個獨立UART通信口

– 1個UART/SPI/IIC三選一SSI通信口

– 集成16×16位硬件乘除法器

? LCD/LED驅動器：

– LCD/LED二選一，共用寄存器和IO口

– 8x24、6x26、5x27或4x28段LED驅動

– LED segment口源驅動能力分四級控制

– 8x24、6x26、5x27或4x28段LCD驅動

? 模擬外圍：

– 31通道可低功耗雙模觸控電路，可配置為高靈敏度模式或高可靠模式

– 高靈敏度模式可適應隔空按鍵觸控、接近感應等對靈敏度要求較高的觸控應用

– 高可靠模式具有很強的抗干擾性，可通過10V動態CS測試

– 可實現31路高靈敏度隔空觸控按鍵及衍生功能

– 高靈活度開發軟件庫支持，低開發難度

– 自動化調試軟件支持，智能化開發

– 低功耗觸控模式，單觸控按鍵喚醒時芯片整體功耗可低至11uA

? 17路12位±2LSB ADC

– 內建基準的2.4V參考電壓

– ADC的參考電壓有2種選擇，分別是VDD以及內部2.4V

– 內部一路ADC可直接測量VDD電壓

– 可設ADC轉換完成中斷

– 1個模擬比較器

– 四路輸入一路參考電壓輸入

– 比較電壓16級可選(VDD分壓)

? 省電模式：

– IDLE Mode，可由任何中斷喚醒

– STOP Mode，可由INT0~2、Base Timer和TK喚醒

內部框圖

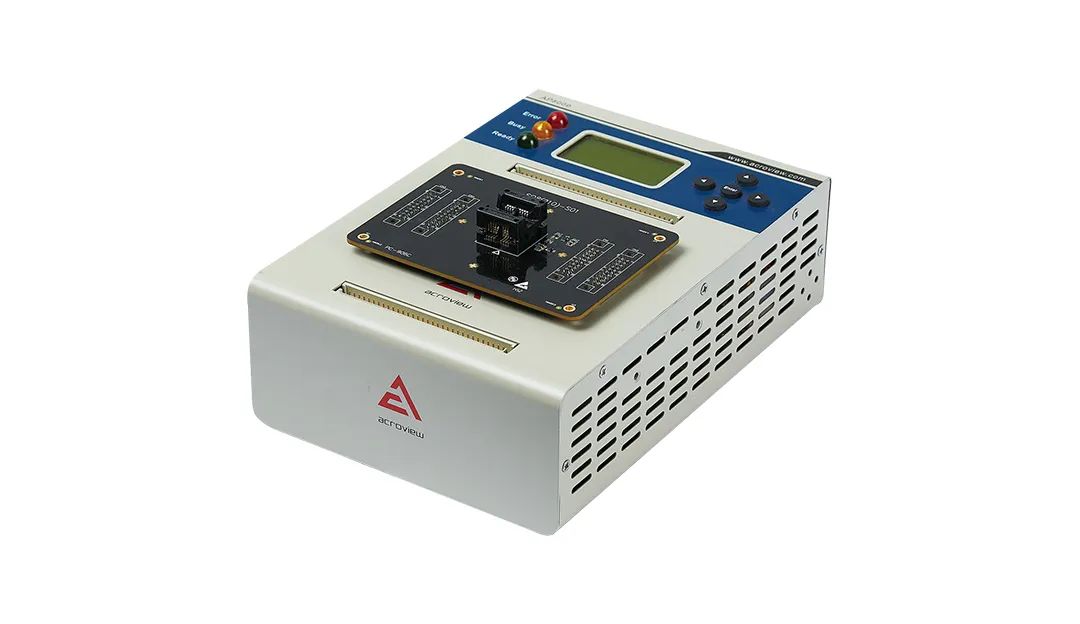

昂科技術自主研發的AP8000萬用型燒錄器包含主機，底板，適配座三大部分。

主機支持USB和NET連接，允許將多臺萬能編程器進行組網，達到同時控制多臺編程器同時燒錄的目的。內置芯片安全保障電路保證即使芯片放反或其他原因造成的短路可以被立即檢測到并進行斷電處理，以保障芯片和編程器安全。內嵌高速FPGA，極大地加速數據傳輸和處理。主機背部有SD卡槽，將PC軟件制作得到的工程文件放到SD卡的根目錄下并插入到該卡槽內，通過編程器上的按鍵可進行工程文件的選擇，加載，執行燒錄等命令，以達到脫離PC便可操作的目的，極大的降低了PC硬件配置成本，方便迅速地搭配工作環境。

AP8000通過底板加適配板的方式，讓主機擴展性更強，目前已經支持了所有主流半導體廠家生產的器件，包括TI, ST, MicroChip, Atmel, Hynix, Macronix, Micron, Samsung, Toshiba等。支持的器件類型有NAND, NOR, MCU, CPLD, FPGA, EMMC等，支持包括Intel Hex, Motorola S, Binary, POF等文件格式。

關于賽元微電子：賽元微電子（SinOne）成立于2011年，是一家基于市場需求，為電子產品開發者提供創新且有競爭力MCU平臺的集成電路供應商，公司以核心技術、先進的設計能力及數字模擬整合技術能力為客戶提供高抗干擾、高可靠性的8位和32位微控制器（MCU）產品，公司產品全部擁有自主知識產權并在技術上處于領先地位。

關于昂科技術：昂科技術（ACROVIEW）是全球領先的半導體芯片燒錄解決方案提供商，公司堅持以科技改變世界、用智能驅動未來，持續不斷的為客戶創造價值。昂科的AP8000通用燒錄器平臺及最新的IPS5000智能全自動芯片燒錄機，為半導體和電子制造領域客戶提供一站式解決方案，公司已服務包括華為、比亞迪、富士康等全球領先客戶。
