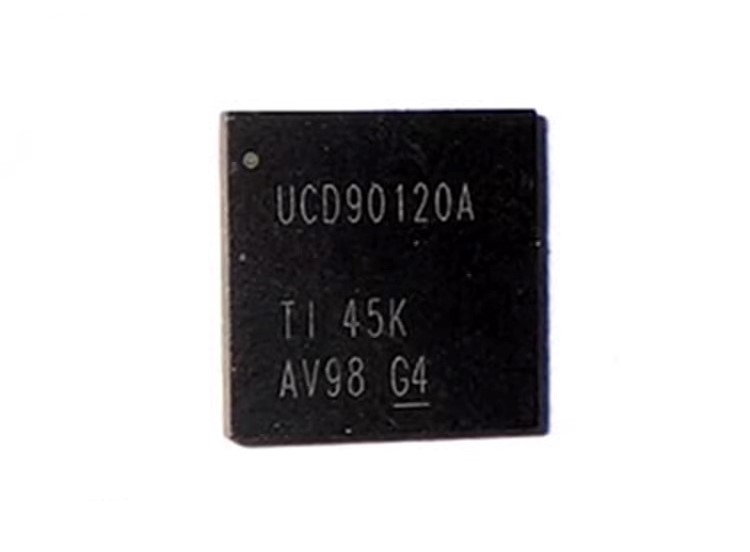

     UCD90120ARGCT是一款12軌PMBus/I2C可尋址電源排序器和監視器。該器件集成了一個12位ADC，此ADC可監視多達12個電源電壓輸入。26個GPIO引腳可被用于電源啟用，加電復位信號，外部中斷，級聯，或者其它系統功能。這些引腳中的12個引腳提供PWM功能，憑借這些引腳，UCD90120A支持裕度調節以及通用PWM功能。

運用引腳選擇電壓軌狀態功能可實現特定的電源狀態。該功能允許使用多達3個GPI來啟用和停用任意電壓軌。對于執行系統低功耗模式及用于硬件設備的高級配置和電源接口 (ACPI)規范而言，這一點是很有用處的。

這個TI的融合數字電源?設計人員軟件用于器件配置。這款基于PC的圖形用戶界面 (GUI)提供了一種用于配置，存儲和監視所有系統操作參數的直觀界面。

昂科的AP8000專門針對C2000系列的燒錄要求進行了特別設計，在燒錄穩定性和芯片ESD保護方面進行了增強，是C2000系列DSP的最佳量產化燒錄設備，昂科也是TI官方推薦的第三方燒錄合作伙伴。

特征：

? 可對12個電壓軌進行監視及排序

– 所有電壓軌每400μs進行一次采樣

– 具有2.5V，0.5%內部VREF的12位ADC

– 排序基于時間，電壓軌及引腳相關性

– 每個監控器具有4個可編程欠壓和過壓閾值

? 每個監視器可提供非易失性誤差及峰值日志記錄

（多達12個故障詳細表目）

? 針對10個電壓軌的閉環裕度調節能力

– 裕度輸出可調節軌電壓以匹配用戶定義的裕度閾

值

? 可編程的看門狗計時器和系統復位

? 靈活的數字I/O配置

? 引腳選擇電壓軌狀態

? 多相位PWM時鐘發生器

– 時鐘頻率為15.259kHz至125MHz

– 能夠?yàn)橥介_關模式電源配置獨立的時鐘輸出

? JTAG和I²C/SMBus/PMBus?接口

應用

? 工業用/自動測試設備（ATE）

? 電信及網絡設備

? 服務器和存儲系統

? 任何需要對多個電源軌進行排序和監控的系統

整體框圖

昂科技術自主研發的AP8000萬用型燒錄器包含主機，底板，適配座三大部分。

     主機支持USB和NET連接，允許將多臺編程器進行組網，達到同時控制多臺編程器同時燒錄的目的。內置芯片安全保障電路保證即使芯片放反或其他原因造成的短路可以被立即檢測到并進行斷電處理，以保障芯片和編程器安全。內嵌高速FPGA，極大地加速數據傳輸和處理。主機背部有SD卡槽，將PC軟件制作得到的工程文件放到SD卡的根目錄下并插入到該卡槽內，通過編程器上的按鍵可進行工程文件的選擇，加載，執行燒錄等命令，以達到脫離PC便可操作的目的，極大的降低了PC硬件配置成本，方便迅速地搭配工作環境。

AP8000通過底板加適配板的方式，讓主機擴展性更強，目前已經支持了所有主流半導體廠家生產的器件，包括TI, ST, MicroChip, Atmel, Hynix , Macronix, Micron, Samsung ,Toshiba等。支持的器件類型有NAND,NOR,MCU,CPLD,FPGA,EMMC等，支持包括Intel Hex，Motorola S, Binary, POF等文件格式。
