BQ78Z100DRZ器件提供了一套基于電池組的全集成解決方案，其具有閃存可編程的定制精簡指令集CPU (RISC)、安全保護以及認證功能，適用于1節和2節鋰離子和鋰聚合物電池組。

BQ78Z100DRZ電量監測計通過I2C兼容接口或單線制HDQ接口進行通信，并將超低功耗的高速德州儀器(TI) bqBMP處理器、高精度模擬測量功能、集成閃存、大量的外設和通信端口、N溝道FET驅動器以及SHA-1認證轉換響應器完美融合于一套完整的高性能電池管理解決方案。

BQ78Z100DRZ器件提供有大量的電池和系統安全功能，其中包括針對電池的放電過流、充電短路和放電短路功能，針對N溝道FET的FET保護，內部AFE看門狗以及電池平衡功能。該器件可通過固件添加更多保護特性，例如過壓、欠壓、過熱等。

特征

? 高精度庫倫計數器，輸入偏移誤差<1μV（典型值）

? 高側場效應晶體管(FET)驅動器，允許在故障期間進行串行總線通信

? 具有雙路獨立模數轉換器(ADC)的模擬前端

– 支持電流和電壓的同步采樣

? 總線通信接口選項

– I2C

– HDQ

? SHA-1哈希消息驗證碼(HMAC)響應器，用于提高電池組安全性

– 存儲在安全存儲器中的分裂密鑰(Split Key)(2×64)

? 可編程的保護功能：

– 放電過流

– 充電短路

– 放電短路

– 過電壓

– 欠電壓

– 過熱

? 支持1mΩ至3mΩ電流感測電阻

? 緊湊型12引腳小外形尺寸無引線(SON)封裝(DRZ)

應用

? 便攜式和可佩戴式健康器件

? 便攜式無線電

? 工業數據收集

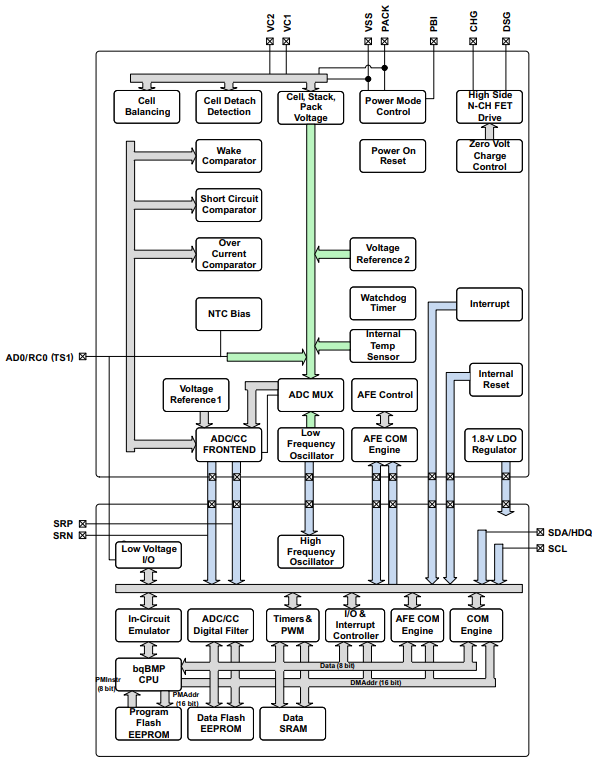

整體框圖

昂科技術自主研發的AP8000萬用型燒錄器包含主機，底板，適配座三大部分。

主機支持USB和NET連接，允許將多臺編程器進行組網，達到同時控制多臺編程器同時燒錄的目的。內置芯片安全保障電路保證即使芯片放反或其他原因造成的短路可以被立即檢測到并進行斷電處理，以保障芯片和編程器安全。內嵌高速FPGA，極大地加速數據傳輸和處理。主機背部有SD卡槽，將PC軟件制作得到的工程文件放到SD卡的根目錄下并插入到該卡槽內，通過編程器上的按鍵可進行工程文件的選擇，加載，執行燒錄等命令，以達到脫離PC便可操作的目的，極大的降低了PC硬件配置成本，方便迅速地搭配工作環境。

AP8000通過底板加適配板的方式，讓主機擴展性更強，目前已經支持了所有主流半導體廠家生產的器件，包括TI, ST, MicroChip, Atmel, Hynix , Macronix, Micron, Samsung ,Toshiba等。支持的器件類型有NAND,NOR,MCU,CPLD,FPGA,EMMC等，支持包括Intel Hex，Motorola S, Binary, POF等文件格式。
