     BQ27742是一款電量監測計，適用于單節鋰離子電池組。此電量計使用已獲專利的 Impedance Track?技術，可預測剩余電池電量和系統運行的速率、溫度和老化補償并且具有最高精度。此器件還含有一個完全集成的高側保護器，無需單獨的鋰離子保護電路即可對是否存在過壓、欠壓、充電過流、放電過流和放電短路條件進行全套高精度故障檢測。硬件保護功能提供了內置數據閃存可編程功能，方便針對不同的終端設備需求重新配置現有器件。

BQ27742可提供剩余電池電量(mAh)、充電狀態(%)、續航時間(分鐘)、電池電壓(mV)、電流(mA)和溫度(°C)等信息，以及整個電池使用壽命期間記錄的重要參數。此器件還支持中斷主機，指示檢測到各種重要的故障條件并匯報給系統。

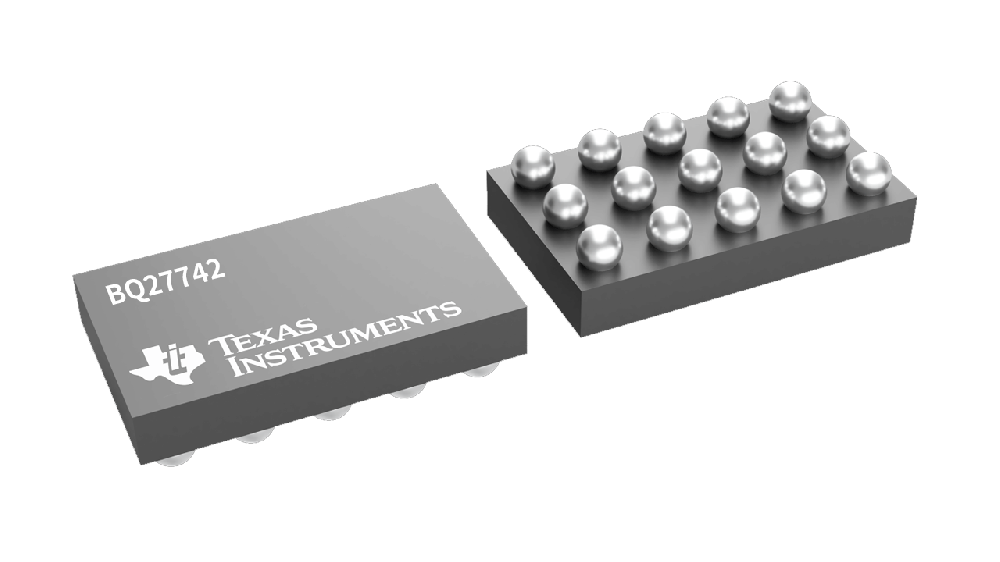

DSBGA是15焊球封裝(2.78mm × 1.96mm)，非常適合空間受限的應用。

特征

? 單節鋰離子電池電量監測計和保護器應用

? 微控制器外設提供

– 具有低值感應電阻(5m?至20m?)的精密16位高側庫侖計數器

– 用于報告電池溫度的外部和內部溫度傳感器

– 使用壽命和電流數據記錄

– 64字節非易失性暫用閃存

– 通過SHA-1認證

? 基于已獲專利的Impedance Track?技術的電池電量計量

– 用于電池續航能力精確預測的電池放電模擬曲線

– 針對電池老化、自放電和溫度以及額定引入效應的自動調節

? 集成高側NMOS保護場效應晶體管(FET)驅動

? 基于硬件的安全與防護功能：

– 過壓保護(OVP)

– 欠壓保護(UVP)

– 充電過流(OCC)

– 放電過流(OCD)

– 放電短路(SCD)

? 采用I2C和HDQ通信接口格式，用于與主機系統通信

? 超緊湊15焊球NanoFree?DSBGA

整體框圖

昂科技術自主研發的AP8000萬用型燒錄器包含主機，底板，適配座三大部分。

主機支持USB和NET連接，允許將多臺編程器進行組網，達到同時控制多臺編程器同時燒錄的目的。內置芯片安全保障電路保證即使芯片放反或其他原因造成的短路可以被立即檢測到并進行斷電處理，以保障芯片和編程器安全。內嵌高速FPGA，極大地加速數據傳輸和處理。主機背部有SD卡槽，將PC軟件制作得到的工程文件放到SD卡的根目錄下并插入到該卡槽內，通過編程器上的按鍵可進行工程文件的選擇，加載，執行燒錄等命令，以達到脫離PC便可操作的目的，極大的降低了PC硬件配置成本，方便迅速地搭配工作環境。

AP8000通過底板加適配板的方式，讓主機擴展性更強，目前已經支持了所有主流半導體廠家生產的器件，包括TI, ST, MicroChip, Atmel, Hynix , Macronix, Micron, Samsung ,Toshiba等。支持的器件類型有NAND,NOR,MCU,CPLD,FPGA,EMMC等，支持包括Intel Hex，Motorola S, Binary, POF等文件格式。
