MPQ8655是一款全集成、符合數字接口規范的高頻同步降壓轉換器。在寬輸入電源范圍內，MPQ8655以高效率運行，同時實現了出色的負載和線路調節。

MPQ8655采用MPS專有的多相位恒定導通時間（MCOT）控制，提供了快速的瞬態響應并簡化了回路穩定。這種控制方案還允許將多個MPQ8655設備連接成并聯，以實現出色的電流共享和相位交錯，適用于高電流應用。

MPQ8655具有全面的保護功能，包括過電流保護（OCP）、過電壓保護（OVP）、欠電壓保護（UVP）和過溫度保護（OTP）。

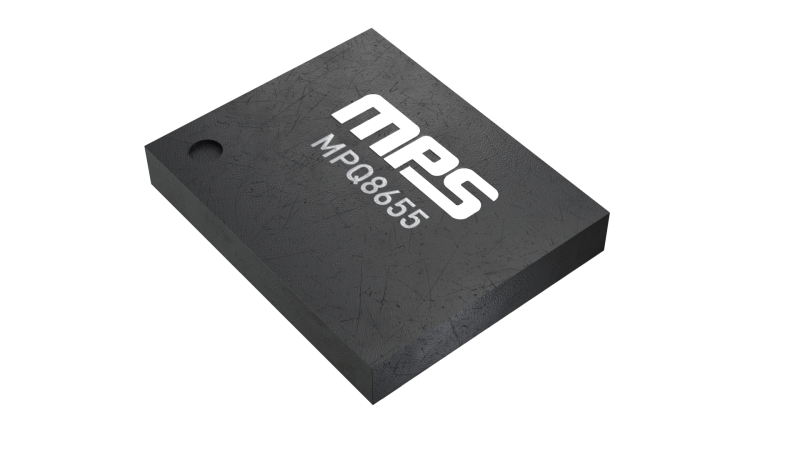

MPQ8655需要的外圍組件數量最少，并且采用TQFN-25（4mmx5mm）封裝。

產品特性和優勢

? 符合數字接口1.3標準

? 可擴展的多相操作

? 3.1V至16V輸入電壓 (V_IN)，帶外部3.3V VCC偏置

? 4V至16V V_IN，帶內部偏壓

? 每相連續輸出電流 (I_OUT) 高達30A

? 低導通電阻 (RDS(ON)) 集成功率MOSFETs

? 無損、精確的片上電流檢測

? 自適應多相恒定導通時間 (MCOT)，實現超快瞬態響應

? 穩定的零ESR輸出電容器

? 0.5%基準電壓 (V_REF)，0°C至70°C結溫(T_J)范圍

? 輸出電壓 (VOUT) 真正的遠程感應

? V_OUT、I_OUT、V_IN和T_J報告

? V_OUT可調范圍為0.4V至0.9 x V_IN，最大5.5V

? 內置存儲器可存儲自定義配置

? 可通過數字接口進行配置：

– V_OUT

– I_OUT限制

– 可選脈沖跳變模式 (PSM) 或強制連續導通模式 (FCCM)

– 軟啟動時間 (tSS)

– 可選400kHz、600kHz、800kHz或1000kHz開關頻率(fSW)

– 過流保護(OCP)、過壓保護(OVP)和過溫保護(OTP)，可選擇打嗝或門鎖關斷模式

- 斜坡補償

? 采用TQFN-25(4mm x 5mm)封裝

內部框圖

昂科技術自主研發的AP8000萬用型燒錄器包含主機，底板，適配座三大部分。

主機支持USB和NET連接，允許將多臺編程器進行組網，達到同時控制多臺編程器同時燒錄的目的。內置芯片安全保障電路保證即使芯片放反或其他原因造成的短路可以被立即檢測到并進行斷電處理，以保障芯片和編程器安全。內嵌高速FPGA，極大地加速數據傳輸和處理。主機背部有SD卡槽，將PC軟件制作得到的工程文件放到SD卡的根目錄下并插入到該卡槽內，通過編程器上的按鍵可進行工程文件的選擇，加載，執行燒錄等命令，以達到脫離PC便可操作的目的，極大的降低了PC硬件配置成本，方便迅速地搭配工作環境。

AP8000通過底板加適配板的方式，讓主機擴展性更強，目前已經支持了所有主流半導體廠家生產的器件，包括TI, ST, MicroChip, Atmel, Hynix , Macronix, Micron, Samsung ,Toshiba等。支持的器件類型有NAND,NOR,MCU,CPLD,FPGA,EMMC等，支持包括Intel Hex，Motorola S, Binary, POF等文件格式。
