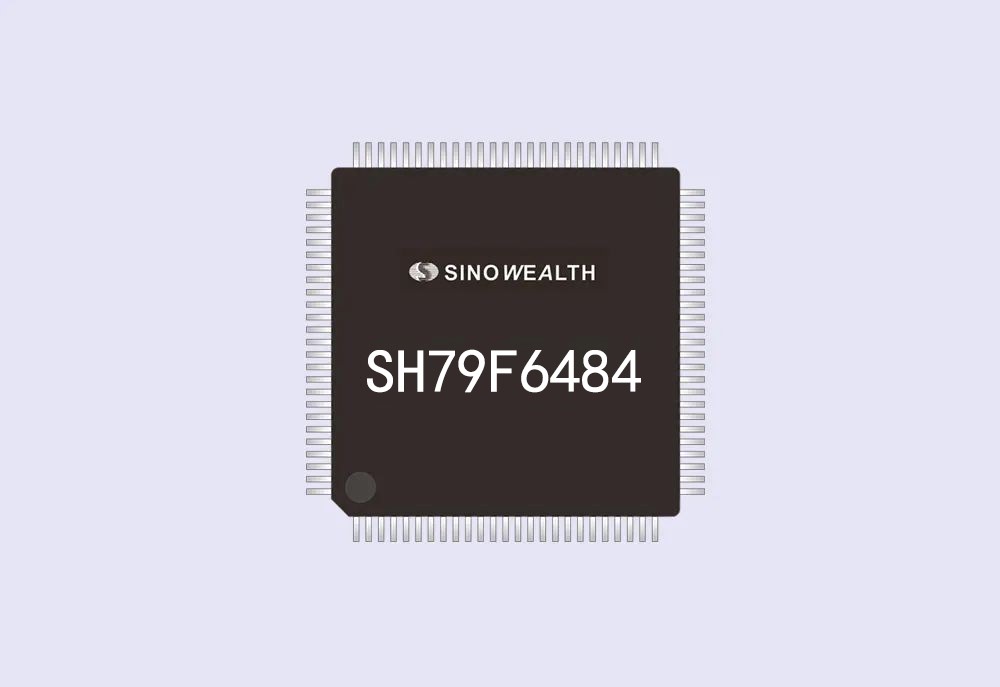

SH79F6484是一種高速高效率8051可兼容單片機。在同樣振蕩頻率下，較之傳統的8051芯片它有著運行更快速的優越特性。

SH79F6484保留了標準8051芯片的大部分特性。這些特性包括內置256字節RAM，UART和外置中斷INT0，INT1，INT2和INT3。此外，SH79F6484還集成了外部1280字節RAM，可兼容8052芯片的16位定時器/計數器（Timer2）。該單片機還包括適合于程序存儲的64K字節Flash塊。

SH79F6484不僅集成了如EUART/SPI等標準通訊模塊，此外還集成了LCD驅動器，具有內建比較功能的ADC，PWM定時器等模塊。

此外，SH79F6484內建有CRC模塊。

為了達到高可靠性和低功耗，SH79F6484內建看門狗定時器，低電壓復位功能及系統時鐘監控功能。此外SH79F6484還提供了2種低功耗省電模式。

特性

? 基于8051指令流水線結構的8位單片機

? Flash ROM：64K字節

? RAM：內部256字節，外部1280字節，LCD RAM 28字節

? 類EEPROM：2048字節

? 工作電壓：

– fOSC=32.768kHz-16MHz，VDD=2.0V-5.5V

? 振蕩器（代碼選項）：

– 晶體諧振器：32.768kHz

– 晶體諧振器：2MHz-16MHz

– 陶瓷諧振器：2MHz-16MHz

– 內部RC振蕩器：12MHz（±2%）/128K

? 46/42個CMOS雙向I/O管腳

? 2個可選擇的開漏極I/O口

? I/O內建上拉電阻

? 4個16位定時器/計數器：T2，T3，T4和T5

? 一個12位PWM定時器

? 一個8位PWM定時器

? 中斷源：

– 定時器2，3，4，5

– 外部中斷0，1，2，3

– 外部中斷4：8輸入

– ADC，EUART，SCM，LPD

– PWM，CMP，SPI

? 2個增強型EUART

? SPI接口（主從模式）

? 內建蜂鳴器

? 9通道12位模數轉換器（ADC），內建比較功能

? LED驅動器：

– 3-8x8段（1/3-1/8占空比）

? LCD驅動器：

– 8x24段（1/8占空比，1/4偏置）

– 6x26段（1/6占空比，1/4或1/3偏置）

– 5x27段（1/5占空比，1/3偏置）

– 4x28段（1/4占空比，1/3偏置）

? 內建低電壓復位功能（LVR）（代碼選項）

– LVR電壓1：4.1V

– LVR電壓2：3.7V

– LVR電壓1：2.8V

– LVR電壓2：2.1V

? 內建CRC校驗?zāi)K，校驗空間大小可選

? 支持單線仿真和燒寫

? CPU機器周期：1個振蕩周期

? 看門狗定時器（WDT）

? 預熱計數器

? 支持省電運行模式：

– 空閑模式

– 掉電模式

? Flash型

? 封裝：TQFP48/LQFP44

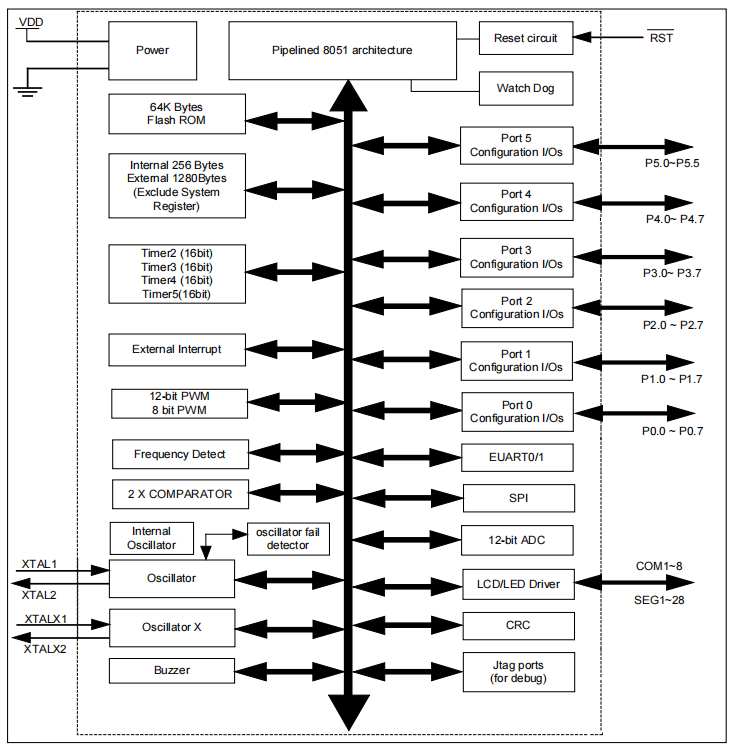

整體框圖

昂科技術自主研發的AP8000萬用型燒錄器包含主機，底板，適配座三大部分。

主機支持USB和NET連接，允許將多臺編程器進行組網，達到同時控制多臺編程器同時燒錄的目的。內置芯片安全保障電路保證即使芯片放反或其他原因造成的短路可以被立即檢測到并進行斷電處理，以保障芯片和編程器安全。內嵌高速FPGA，極大地加速數據傳輸和處理。主機背部有SD卡槽，將PC軟件制作得到的工程文件放到SD卡的根目錄下并插入到該卡槽內，通過編程器上的按鍵可進行工程文件的選擇，加載，執行燒錄等命令，以達到脫離PC便可操作的目的，極大的降低了PC硬件配置成本，方便迅速地搭配工作環境。

AP8000通過底板加適配板的方式，讓主機擴展性更強，目前已經支持了所有主流半導體廠家生產的器件，包括TI, ST, MicroChip, Atmel, Hynix , Macronix, Micron, Samsung ,Toshiba等。支持的器件類型有NAND,NOR,MCU,CPLD,FPGA,EMMC等，支持包括Intel Hex，Motorola S, Binary, POF等文件格式。
