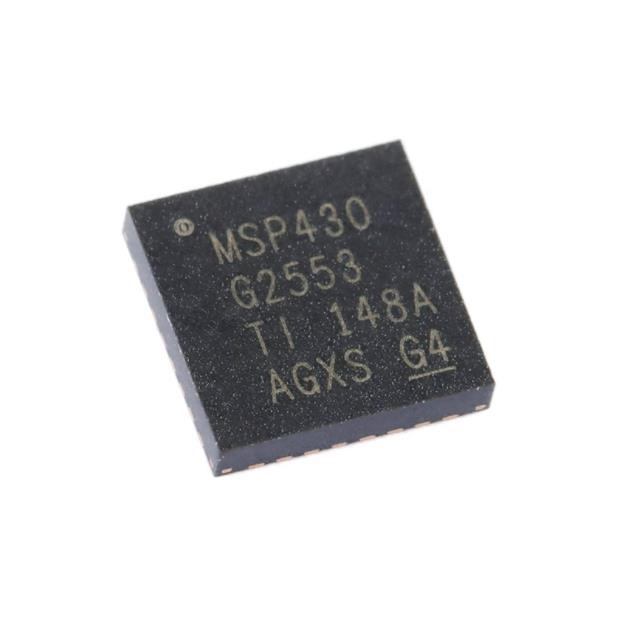

MSP430G2553IRHB32超低功耗微控制器包含多種器件，它們特有面向多種應用的不同外設集。這種架構與5種低功耗模式相組合，專為在便攜式測量應用中延長電池使用壽命而優化。該器件具有一個強大的16位RISC CPU，16位寄存器和有助于獲得最大編碼效率的常數發生器。數字控制振蕩器(DCO)可在不到1μs的時間里完成從低功耗模式至運行模式的喚醒。

MSP430G2553IRHB32超低功耗混合信號微控制器，具有內置的16位定時器、多達24個支持觸摸感測的I/O引腳、一個多用途模擬比較器以及采用通用串行通信接口的內置通信能力。此外，MSP430G2553IRHB32還具有一個10位模數 (A/D) 轉換器。

典型應用包括低成本傳感器系統，此類系統負責捕獲模擬信號、將之轉換為數字值、隨后對數據進行處理以進行顯示或傳送至主機系統。

昂科的AP8000專門針對C2000系列的燒錄要求進行了特別設計，在燒錄穩定性和芯片ESD保護方面進行了增強，是C2000系列DSP的最佳量產化燒錄設備，昂科也是TI官方推薦的第三方燒錄合作伙伴。

主要特征

? 低電源電壓范圍：1.8V至3.6V

? 超低功耗

– 運行模式：230μA（在1MHz頻率和2.2V電壓條件下）

– 待機模式：0.5μA

– 關閉模式（RAM保持）：0.1μA

? 5種節能模式

? 可在不到1μs的時間里超快速地從待機模式喚醒

? 16位精簡指令集(RISC)架構，62.5ns指令周期時間

? 基本時鐘模塊配置

– 具有四種校準頻率并高達16MHz的內部頻率

– 內部超低功耗低頻(LF)振蕩器

– 32kHz晶振

– 外部數字時鐘源

? 兩個16位Timer_A，分別具有三個捕獲/比較寄存器

? 多達24個支持觸摸感測的I/O引腳

? 通用串行通信接口(USCI)

– 支持自動波特率檢測的增強型通用異步收發器(UART)

– IrDA編碼器和解碼器

– 同步SPI

– I2C?

? 用于模擬信號比較功能或者斜率模數(A/D)轉換的片載比較器

? 帶有內部基準、采樣與保持以及自動掃描功能的10位200ksps模數 (A/D)轉換器

? 欠壓檢測器

? 串行板上編程，無需外部編程電壓，利用安全熔絲實現可編程代碼保護

? 具有兩線制(Spy-Bi-Wire)接口的片上仿真邏輯電路

? 封裝選項

– 薄型小外形尺寸封裝 (TSSOP)：20引腳，28引腳

– 塑料雙列直插式封裝 (PDIP)：20引腳

– 四方扁平無引線封裝 (QFN)：32引腳

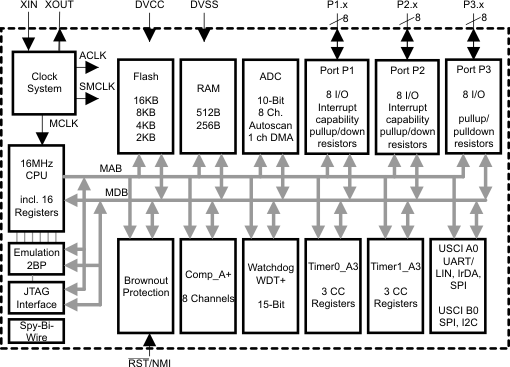

功能框圖

昂科技術自主研發的AP8000萬用型燒錄器包含主機，底板，適配座三大部分。

主機支持USB和NET連接，允許將多臺編程器進行組網，達到同時控制多臺編程器同時燒錄的目的。內置芯片安全保障電路保證即使芯片放反或其他原因造成的短路可以被立即檢測到并進行斷電處理，以保障芯片和編程器安全。內嵌高速FPGA，極大地加速數據傳輸和處理。主機背部有SD卡槽，將PC軟件制作得到的工程文件放到SD卡的根目錄下并插入到該卡槽內，通過編程器上的按鍵可進行工程文件的選擇，加載，執行燒錄等命令，以達到脫離PC便可操作的目的，極大的降低了PC硬件配置成本，方便迅速地搭配工作環境。

AP8000通過底板加適配板的方式，讓主機擴展性更強，目前已經支持了所有主流半導體廠家生產的器件，包括TI, ST, MicroChip, Atmel, Hynix , Macronix, Micron, Samsung ,Toshiba等。支持的器件類型有NAND,NOR,MCU,CPLD,FPGA,EMMC等，支持包括Intel Hex，Motorola S, Binary, POF等文件格式。
