MSPM0L1306微控制器 (MCU) 屬于MSP高度集成的超低功耗32位MSPM0 MCU系列，該系列基于增強型Arm Cortex-M0+內核平臺，工作頻率最高可達32MHz。這些低成本 MCU提供高性能模擬外設集成，支持-40°C至125°C的工作溫度范圍，并在1.62V至3.6V的電源電壓下運行。

MSPM0L1306提供高達64KB的嵌入式閃存程序存儲器和高達4KB的SRAM。這些MCU 包含精度高達±1.2%的高速片上振蕩器，無需外部晶體。其他特性包括3通道DMA、16位和32位CRC加速器，以及各種高性能模擬外設，例如一個具有可配置內部電壓基準的12位1.68MSPS ADC、一個具有內置基準DAC的高速比較器、兩個具有可編程增益的零漂移零交叉運算放大器、一個通用放大器和一個片上溫度傳感器。這些器件還提供智能數字外設，例如四個16位通用計時器、一個窗口化看門狗計時器和各種通信外設（包括兩個UART、一個SPI和兩個I2C）。這些通信外設為LIN、IrDA、DALI、Manchester、Smart Card、SMBus 和PMBus提供協議支持。

MSPM0L1306低功耗MCU包含具有不同模擬和數字集成度的器件，可讓客戶找到滿足其工程需求的MCU。此架構結合了多種低功耗模式，并經過優化，可在便攜式測量應用中延長電池壽命。

昂科的AP8000專門針對C2000系列的燒錄要求進行了特別設計，在燒錄穩定性和芯片ESD保護方面進行了增強，是C2000系列DSP的最佳量產化燒錄設備，昂科也是TI官方推薦的第三方燒錄合作伙伴。

主要特征

? 內核

– Arm 32位Cortex-M0+ CPU，頻率高達32MHz

? 工作特性

– 工作溫度范圍：–40°C至125°C

– 寬電源電壓范圍：1.62V至3.6V

? 存儲器

– 高達64KB的閃存

– 高達4KB的SRAM

? 高性能模擬外設

– 一個具有總計多達10個外部通道的12位1.68Msps 模數轉換器(ADC)

– 可配置的1.4V或2.5V內部ADC電壓基準(VREF)

– 兩個零漂移、零交叉斬波運算放大器(OPA)

– 0.5μV/°C漂移，具有斬波

– 6pA輸入偏置電流

– 集成可編程增益級(1-32x)

– 一個通用放大器(GPAMP)

– 一個具有8位基準DAC的高速比較器(COMP)

– 32ns傳播延遲

– 低功耗模式，低至<1μA

– ADC、OPA、COMP和DAC之間的可編程模擬連接

– 集成溫度傳感器

? 經優化的低功耗模式

– 運行：71μA/MHz(CoreMark)

– 停止：4MHz時為151μA，32kHz時為44μA

– 待機：32kHz 16位計時器運行時為1.0μA，SRAM/寄存器完全保留，32MHz時鐘喚醒時間為3.2μs

– 關斷：61nA，具有IO喚醒能力

? 智能數字外設

– 3通道DMA控制器

– 3通道事件結構信號系統

– 四個16位通用計時器，每個計時器具有兩個捕捉/比較寄存器，支持待機模式下的低功耗運行，總共支持8個PWM通道

– 窗口化看門狗計時器

? 增強型通信接口

– 兩個UART接口；一個支持LIN、IrDA、DALI、Smart Card、Manchester，并且都支持待機時的低功耗運行

– 兩個I2C接口；一個支持FM+(1Mbit/s)，兩個都支持SMBus、PMBus 和從停止狀態喚醒

– 一個SPI支持高達16Mbit/s

? 時鐘系統

– 精度為±1.2%的內部4MHz至32MHz振蕩器(SYSOSC)

– 精度為±3%的內部32kHz低頻振蕩器(LFOSC)

? 數據完整性

– 循環冗余校驗器(CRC-16或CRC-32)

? 靈活的I/O功能

– 多達28個GPIO

– 兩個具有失效防護保護功能的5V容限開漏IO

? 開發支持

– 2引腳串行線調試(SWD)

? 封裝選項

– 32引腳VQFN(RHB)

– 28引腳VSSOP(DGS)

– 24引腳VQFN(RGE)

– 20引腳VSSOP(DGS)

– 16引腳SOT(DYY) 、WQFN(RTR)

應用

? 電池充電和管理

? 電源和電力輸送

? 個人電子產品

? 樓宇安防與防火安全

? 聯網外設和打印機

? 電網基礎設施

? 智能抄表

? 通信模塊

? 醫療和保健

? 照明

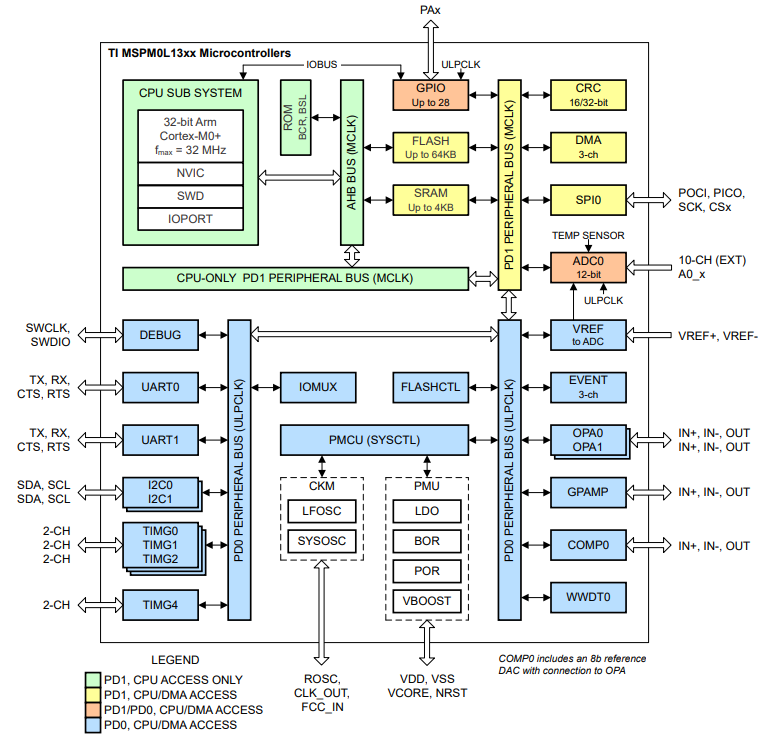

功能框圖

昂科技術自主研發的AP8000萬用型燒錄器包含主機，底板，適配座三大部分。

主機支持USB和NET連接，允許將多臺編程器進行組網，達到同時控制多臺編程器同時燒錄的目的。內置芯片安全保障電路保證即使芯片放反或其他原因造成的短路可以被立即檢測到并進行斷電處理，以保障芯片和編程器安全。內嵌高速FPGA，極大地加速數據傳輸和處理。主機背部有SD卡槽，將PC軟件制作得到的工程文件放到SD卡的根目錄下并插入到該卡槽內，通過編程器上的按鍵可進行工程文件的選擇，加載，執行燒錄等命令，以達到脫離PC便可操作的目的，極大的降低了PC硬件配置成本，方便迅速地搭配工作環境。

AP8000通過底板加適配板的方式，讓主機擴展性更強，目前已經支持了所有主流半導體廠家生產的器件，包括TI, ST, MicroChip, Atmel, Hynix , Macronix, Micron, Samsung ,Toshiba等。支持的器件類型有NAND,NOR,MCU,CPLD,FPGA,EMMC等，支持包括Intel Hex，Motorola S, Binary, POF等文件格式。
