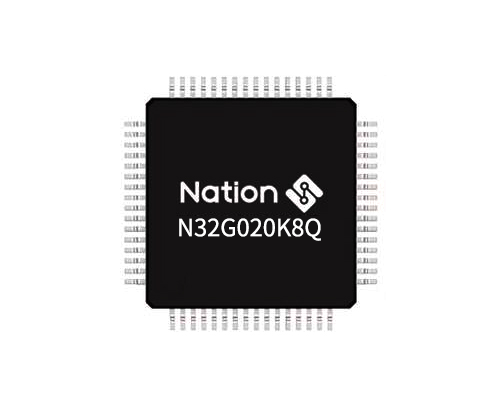

     N32G020K8Q采用32bit ARM Cortex-M0內核以及AMBA多總線結構設計，片內集成最大256KB Flash，20KB SRAM，1KB Retention RAM，最多30個GPIO，集成12位1Mbps SAR ADC、10bit DAC、模擬比較器、RTC實時時鐘，多路互補輸出PWM、USB2.0(Full Speed) Device、多路SPI、UART、I2C、ISO7816等應用外設通信接口，同時芯片內置多種符合國際標準的硬件密碼算法引擎，能提供優異的DES/TDES、AES、SHA、RSA、ECC安全算法性能，能在1.8~5.5V寬工作電壓及-40℃~+85℃的溫度范圍下工作，具備多種功耗工作模式，滿足不同應用場景需求。

關鍵特性

? 內核

– ARM Cortex-M0處理器內核

– 2KB指令Cache緩存

– 最高主頻80MHz

? 存儲

– 從32K字節至256K字節片內Flash存儲器20萬次擦寫次數，10年數據保持

– 從8K字節至20K字節片內SRAM

– 片內1K字節Retention RAM

? 功耗

– ActiveRun模式：110μA/MHz

– PowerDown模式：0.1μA(典型值)

– PowerDown with RTC work & 1K SRAM Retention模式：0.8μA(典型值)

– Standby模式：80μA(典型值)

? 時鐘

– 外部高速12MHz Crystal時鐘輸入

– 外部低速度32.768KHz時鐘輸入

– 內部高速RC 80MHz 5%精度

– 內部低速RC 32.768KHz 5%精度

? 工作條件

– 1.8V~5.5V寬工作電壓

– ESD：±4KV(HBM模型)

– 工作溫度范圍：-40℃～85℃

? 定時器

– 5個32位Timer，支持5路獨立輸入捕獲

– 1個32位RTC

– 1個看門狗

– 1個24bit SysTick

? 通信接口

– 最多30個GPIO

– 1個支持無晶體模式USB2.0 Full speed接口

– 1組ISO7816接口，主從切換接口可分時復用

– 2組獨立的SPI主從切換接口

– 3組獨立的UART接口

– 2組獨立I2C接口，支持主從模式切換

? 模擬外設

– 1個12bit ADC 1Mbps采樣率，最大支持10路外部單端輸入，或3路差分輸入模式

– 1個10bit 400Ksps DAC

– 2個模擬比較器，內置偏壓基準

– 支持一路3.3V LDO電源輸出，最大120mA

? PWM輸出

– 支持最多8通道PWM輸出，其中6通道支持3對帶死區可編程互補PWM輸出

– 1個獨立DMA，最大支持8通道輸入

? 硬件密碼算法引擎

– 內置AES、DES、RSA、ECC、SHA等硬件加解密算法引擎

– 支持TRNG隨機數發生器

– 支持CRC16運算

? 封裝

– LQFP48(7mm × 7mm)

– QFN48(6mm × 6mm)

– LQFP32(7mm × 7mm)

– QFN32(4mm × 4mm)

整體框圖

昂科技術自主研發的AP8000萬用燒錄器包含主機，底板，適配座三大部分。

主機支持USB和NET連接，允許將多臺編程器進行組網，達到同時控制多臺編程器同時燒錄的目的。內置芯片安全保障電路保證即使芯片放反或其他原因造成的短路可以被立即檢測到并進行斷電處理，以保障芯片和編程器安全。內嵌高速FPGA，極大地加速數據傳輸和處理。主機背部有SD卡槽，將PC軟件制作得到的工程文件放到SD卡的根目錄下并插入到該卡槽內，通過編程器上的按鍵可進行工程文件的選擇，加載，執行燒錄等命令，以達到脫離PC便可操作的目的，極大地降低了PC硬件配置成本，方便迅速地搭配工作環境。

AP8000通過底板加適配板的方式，讓主機擴展性更強，目前已經支持了所有主流半導體廠家生產的器件，包括TI, ST, MicroChip, Atmel, Hynix , Macronix, Micron, Samsung ,Toshiba等。支持的器件類型有NAND,NOR,MCU,CPLD,FPGA,EMMC等，支持包括Intel Hex，Motorola S, Binary, POF等文件格式。
