GR5525RGNI是匯頂科技推出的Bluetooth 5.3單模低功耗藍牙系統級芯片，秉承了各項技術優勢和新特性，綜合性能出色，可配置為廣播者、觀察者、外圍設備或中央設備，并支持上述各種角色的組合應用，可廣泛應用于物聯網（IoT）和智能穿戴設備領域。

基于ARM? Cortex?-M4F CPU內核，GR5525RGNI集成了藍牙5.3協議棧、2.4 GHz射頻收發器、片上可編程Flash存儲、RAM及多種外設，提供了多達4路I2C/UART接口，擴展了I/O功能，并增強了QSPI接口，可覆蓋更多的IoT、穿戴應用場景。

特性

? 集成控制器和主機層的低功耗藍牙5.3收發器

– 數據傳輸速率：1Mbps、2Mbps、Long Range（500kbps、125kbps）

– TX發射功率：-20dBm~+7dBm

– -97dBm接收靈敏度（1Mbps模式下）

– -93dBm接收靈敏度（2Mbps模式下）

– -101dBm接收靈敏度（Long Range 500kbps模式下）

– -103dBm接收靈敏度（Long Range 125kbps模式下）

– TX發射功耗：6.3mA@0dBm, 1Mbps, 64MHz

– RX接收功耗：5.3mA@1Mbps, 64MHz

? 內置ARM?Cortex?-M4F 32位微處理器，支持浮點運算

– 時鐘頻率高達96MHz

– 內置內存保護單元（MPU），提供8個可編程區域

– 支持硬件浮點運算單元（FPU）

– 內置嵌套向量中斷控制器（NVIC）

– 支持不可屏蔽中斷（NMI）輸入

– 支持串行調試（SWD），提供16個斷點、2個監視點和1個時間戳計數器

– 從Flash運行CoreMark的功耗：56μA/MHz@3.3V, 64MHz

? 片上存儲

– 256KB數據RAM，支持?jǐn)?shù)據保持

– 8KB緩存RAM，支持?jǐn)?shù)據保持

– Stack ROM（包含啟動流程和藍牙協議棧）

– 內置1MB QSPI Flash

? 數字外設

– 2*DMA引擎，分別支持6個通道以及多達16個可編程請求和觸發源

? 模擬外設

– 13位感測ADC，支持1Msps采樣率和多達11個通道（8個外部I/O通道和3個內部信號通道）

– 內置晶圓溫度傳感器和電壓傳感器

– 低功耗比較器，支持從Sleep模式喚醒設備

? 豐富的串口外設

– 4*UART接口，均支持流控和IrDA，傳輸速率高達2Mbps

– 4*I2C接口，支持外設通信，傳輸速率高達3.4MHz

– 1*8-bit/16-bit/32-bit SPI Master接口，1*SPI Slave接口供主機通信使用

– 2*I2S接口（1*I2S Master接口以及1*I2S Slave接口）

– PDM接口，支持硬件采樣率轉換器

– 1*DSPI接口，用于外接顯示屏，支持MIPI DBI Type-C接口協議

– 3*QSPI接口，傳輸速率高達48MHz，支持內存映射，可快速訪問外置NOR Flash

? 安全

– 提供完善的安全計算引擎

– AES 128-bit/192-bit/256-bit加密（ECB和CBC）

– HMAC-SHA256哈希加密算法

– PKC

– TRNG

– 提供全面的安全運行機制

– 安全啟動

– 加密固件直接從Flash運行

– 密鑰加密后存儲至eFuse中

– 應用數據密鑰不同于固件密鑰，支持一機一密

? I/O外設

– 多達50個I/O引腳

– 多達34個GPIO

– 多達8個AON I/O，支持從睡眠模式喚醒

– 多達8個MSIO，可配置為數字/模擬信號接口

? 計時器

– 2個32位通用計時器

– 1個雙路定時器，包含2個可編程32位/16位遞減計數器

– 1個睡眠計時器，可將設備從Sleep模式下喚醒

– 2個3通道PWM模塊，支持邊沿對齊模式與中間對齊模式

– 兩個實時計數器（RTC）：1個RTC和1個用于實現Calendar

? 電源管理

– 片內DC-DC，為RF模擬模塊及芯片CORE_LDO供電

– 片內I/O LDO，為I/O及外圍器件供電；最大I/O LDO驅動電流：30 mA

– 可編程的欠壓檢測器（BOD）

– 供電電壓：2.4V~3.8V

– I/O電壓：1.8V~3.3V

? 低功耗模式

– Sleep模式：7.3μA（典型值）；此時VBAT輸入電壓為3.3V，SRAM處于保持狀態，LFXO_32K運行；AON域8個喚醒源均可喚醒系統

– Ultra Deep Sleep模式：5.0μA（典型值）；除AON域外的內部耗電模塊（包含SRAM）與LFXO_32K均停止；支持通過睡眠定時器和AON GPIO喚醒

– OFF模式：200nA（典型值），除VBAT外均斷電，芯片處于復位模式

? 封裝類型

– QFN68：7.0mm*7.0mm*0.85mm，腳距0.35mm

– QFN56：7.0mm*7.0mm*0.75mm，腳距0.4mm

? 工作溫度：-40°C~+85°C

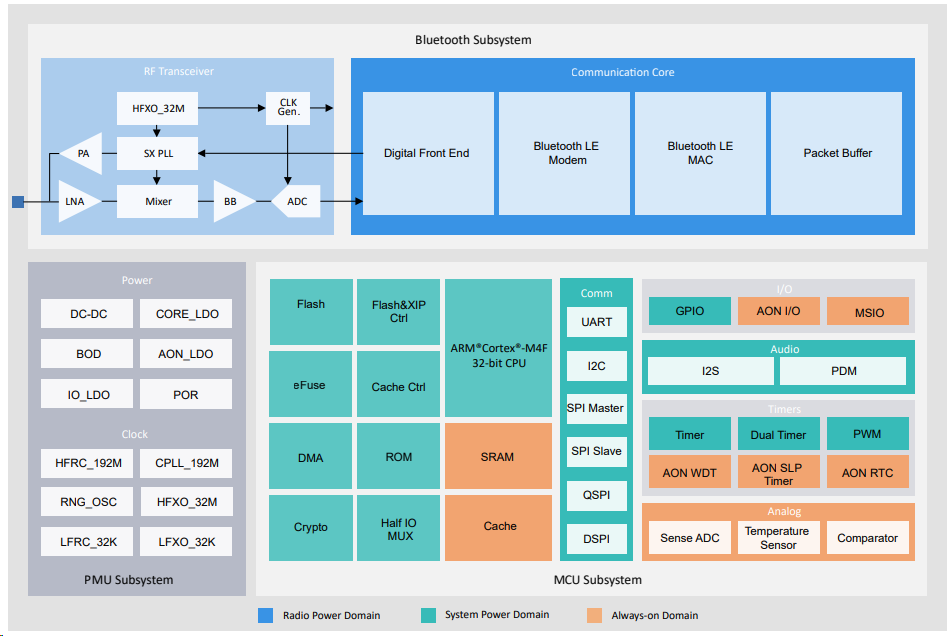

整體框圖
