芯片燒錄行業領導者-昂科技術近日發布最新的燒錄軟件更新及新增支持的芯片型號列表，其中Cmsemicon中微半導體的32位電機微控制器CMS32M5536已經被昂科的通用燒錄平臺AP8000所支持。

CMS32M5536基于ARM-Cortex M0推出的高端電機控制專用芯片，主頻高達64MHz，工作電壓2.1V至5.5V；提供32K Flash Memory，8K SRAM；多達30個GPIO；6通道增強型PWM可輸出死區可控的互補型PWM；內置采樣率100Ksps的12-bit低速 ADC，內置采樣率1.2Msps的12-bit高速ADC；內置2通道高性能運算放大器，2通道模擬比較器，2通道增益可調的可編程增益放大器；32位硬件除法器僅需6個系統時鐘；通信接口方面提供2個UART，1路SPI，1路I2C；工業級標準設計，可工作在-40℃至-105℃；集成多種驅動（3P+3N, 6N），降低方案的外圍元器件和BOM成本。

CMS32M5536提供IEC60730安規認證庫，協助客戶輕松通過CLASS B認證；提供SSOP24，QFN40及LQFP48多種封裝。

功能

? 內核ARM Cortex?-M0，64MHz@2.1V~5.5V

– 單周期32位硬件乘法器

? 32位硬件除法器（HWDIV）

– 有/無符號模式，6個HCLK完成運算

? 存儲器

– 最大32K字節程序FLASH（APROM+BOOT）

– 1K字節的FLASH數據區（獨立空間）

– 最大8K字節SRAM（支持分區寫保護功能）

– 支持BOOT功能，BOOT區可設置大小0-4K

– 支持硬件CRC校驗FLASH空間代碼

– 支持FLASH分區保護（最小單位為2K）

? 系統時鐘

– 內部高速振蕩48MHz/64MHz（HSI）

– 內部低速振蕩40KHz（LSI）

? GPIO（最多24 I/Os）

? LVR（1.9V/2.1V/2.6V）

? LVD（2.0V/2.2V/2.4V/2.7V/3.0V/3.7V）

? 系統定時器

– 24位SysTick定時器

– 看門狗定時器（WDT）

– 窗口看門狗定時器（WWDT）

? 正常模式/睡眠模式/深度睡眠模式/停止模式

? 通用循環冗余校驗單元（CRC）

? 定時器（32bit/16bit-TIMER0/1）

? 捕獲/比較/脈寬調制（CCP0/1）

– 支持4通道同時捕捉可連接到霍爾傳感器接口

? 通信接口

– 1個I2C模塊（通信速度最快可達1Mb/s）

– 1個SSP/SPI模塊（4-16位數據格式可調）

– 最多2個UART：UART0/1（共32個收/發FIFO）（UART1的TXD1與RXD1可分配到任意端口）

? 串行調試接口SWD（2-Wire）

? 96bit唯一 ID（UID）

? 128bit用戶UID（USRUID）

– 用戶可設置，可加密（可作為安全密鑰）

? 增強型PWM（EPWM）

– 6路通道且通道可重映射

– 支持獨立/互補/同步/成組輸出模式

– 支持邊沿/中心對齊計數模式

– 支持單次/連續/間隔加載更新模式

– 支持互補模式插入死區延時

– 支持掩碼及掩碼預設（共8個掩碼狀態緩存）

– 支持霍爾傳感器接口（硬件控制PWM輸出）

– 支持硬件剎車及6種剎車信號源

? ADC0（12bit，100Ksps）

– 最多24個輸入通道

– 每個轉換通道有獨立的結果寄存器

– 支持單次/連續模式

– 支持2種硬件觸發方式共7個觸發源

– 1個轉換結果比較器，可產生中斷

? ADC1（12bit，1.2Msps）

– 最多24個輸入通道

– 每個轉換通道有獨立的結果寄存器

– 支持單次/連續模式/插入模式

– 支持外部觸發方式

– 1個轉換結果比較器，可產生中斷

? 模擬比較器（ACMP0/1）

– 正端4路選擇，負端可選內部1.2V/VDD分壓

– 支持遲滯電壓選擇：10mV/20mV/60mV

– 支持比較器輸出觸發EPWM剎車

? 可編程增益放大器（PGA0/1）

– 正端4路選擇

– 輸出可接內部ADC通道與模擬比較器的輸入

– 內部增益可選擇：4倍~32倍

? 運算放大器（OP0/1）

– 輸入可接內部1.2V基準

– 輸出可接內部ADC通道與模擬比較器的輸入

– 可設置為比較器模式

? 支持安全相關的功能與應用

– 滿足IEC60730 CLASS B標準

功能框圖

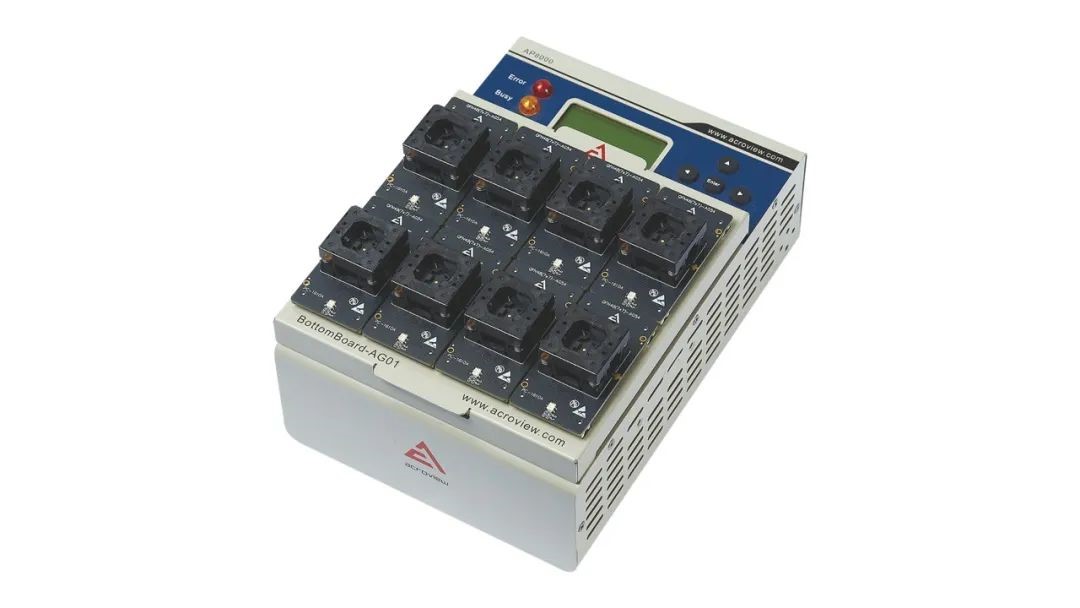

昂科技術自主研發的AP8000萬用燒錄器包含主機，底板，適配座三大部分。

AP8000燒錄器_通用燒錄器

主機支持USB和NET連接，允許將多臺編程器進行組網，達到同時控制多臺編程器同時燒錄的目的。內置芯片安全保障電路保證即使芯片放反或其他原因造成的短路可以被立即檢測到并進行斷電處理，以保障芯片和編程器安全。內嵌高速FPGA，極大地加速數據傳輸和處理。主機背部有SD卡槽，將PC軟件制作得到的工程文件放到SD卡的根目錄下并插入到該卡槽內，通過編程器上的按鍵可進行工程文件的選擇，加載，執行燒錄等命令，以達到脫離PC便可操作的目的，極大地降低了PC硬件配置成本，方便迅速地搭配工作環境。

AP8000通過底板加適配板的方式，讓主機擴展性更強，目前已經支持了所有主流半導體廠家生產的器件，包括TI, ST, MicroChip, Atmel, Hynix , Macronix, Micron, Samsung ,Toshiba等。支持的器件類型有NAND,NOR,MCU,CPLD,FPGA,EMMC等，支持包括Intel Hex，Motorola S, Binary, POF等文件格式。

公司介紹

關于中微半導體：中微半導體（Cmsemicon）成立于2001年，專注于數模混合信號芯片、模擬芯片的研發、設計與銷售。主要產品包括家電控制芯片、消費電子芯片、電機與電池芯片、傳感器信號處理芯片及功率器件等，廣泛應用于家用電器、消費電子、電機電池、醫療健康、工業控制、汽車電子和物聯網等領域。目前已完成以MCU為核心的芯片開發平臺，實現了芯片的結構化和模塊化開發，具備8位和32位MCU、高精度模擬、功率驅動、功率器件、無線射頻和底層核心算法的設計能力，可針對不同細分領域做出快速響應。

關于昂科技術：昂科技術（ACROVIEW）是全球領先的半導體芯片燒錄解決方案提供商，公司堅持以科技改變世界、用智能驅動未來，持續不斷的為客戶創造價值。昂科的AP8000通用燒錄器平臺及最新的IPS5000燒錄自動化解決方案，為半導體和電子制造領域客戶提供一站式解決方案，公司已服務包括華為、比亞迪、富士康等全球領先客戶。
