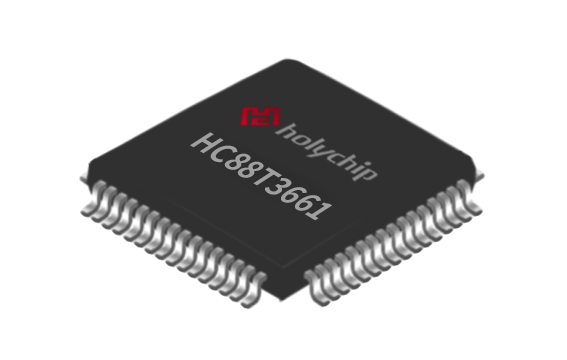

HC88T3661是一顆采用高速低功耗CMOS工藝設計開發的增強型8位觸摸微控制器，內部有64K Bytes FLASH程序存儲器，256 Bytes IRAM和2K Bytes XRAM，最多59個雙向I/O口，1個外設功能引腳全映射模塊PTM，5個16位定時器/計數器，6組16位帶死區控制互補PWM，1個8位PWM，4個UART，1個SPI，一個IIC，一個32*8的LCD驅動模塊，最多10個外部中斷，所有端口均可映射外部中斷，最多32通道電容觸摸按鍵檢測，30+4路12位ADC，內置高性能的電源穩壓電路，2路獨立通用運放，2個比較器模塊，2個DAC模塊，硬件乘除法器，硬件CRC校驗，四種系統工作模式（正常、低速、掉電和空閑）和20個中斷源。

功能

? CPU

– 增強型1T 8051內核

– CPU最高運行20MHz

? ROM

– 64K Bytes FLASH

– IAP和ICP操作

– 支持雙線仿真

? RAM

– 256 Bytes IRAM

– 2K Bytes XRAM

? 時鐘

– 內部高精度32MHz RC(±1%@25℃)

– 內部44KHz RC(±5%)

– 外部低頻晶振32.768KHz，支持RTC

– 多種時鐘輸出

? 多種復位方式

– 上電復位（POR）

– 多級低電壓復位（BOR）

- 4.2/3.9/3.6/3.0/2.6/2.4/2.0/1.8V

– 看門狗（WDT）復位

– 軟件復位

– 堆棧溢出復位

– 外部管腳低電平復位

? I/O

– 最多59個雙向I/O口

– 開漏、上下拉、施密特、輸入輸出

–  所有端口4種驅動能力可配置

– 1組(P4)大電流驅動口

– 外設功能引腳全映射模塊PTM

? 中斷

– 20中斷源

– 4級中斷優先級

– 10個外部中斷，支持任意端口映射

? 定時器/計數器

– T0/T1兼容標準8051，16位自動重載

– T3可以工作在掉電模式

– T4可以使用外部信號觸發定時

– T5帶捕獲功能

? PWM

– 6組12位帶死區控制互補PWM

– 可配置為12路獨立輸出

– 可當定時器使用

– 具有故障檢測功能，且FLT可選擇固定的幾個IO

– 1路8位單輸出PWM

? 通訊模塊

– 4個UART

– 1個SPI

– 1個IIC

? LCD 驅動器

– 32*8段LCD驅動

– 1/4、1/3、1/2 Bias可選

? ADC 檢測電路

– 支持最多30+4 ch 12位ADC檢測

– ADC參考電壓可選內部VREF(2V/3V/4V)、外部VREF、VDD

? 電容觸摸按鍵（CTK）檢測電路

– 支持最多32通道電容觸摸按鍵檢測

– 靈活的靈敏度調節能力

? 硬件乘除法器

– 16*16、16/16、32/16位乘除法器

? 低電壓模塊

– VDD多級電壓檢測，可中斷

– 4.2/3.9/3.6/3.0/2.6/2.4/2.0/1.9V

? 循環冗余校驗（CRC）

? 運放比較器模塊

– 2組獨立通用運放

–  失調電壓軟件可校準

– 2路8位DAC

– 2路比較器模塊

? 省電模式

– 空閑模式

– 掉電模式

? 工作條件

– 寬電壓2.0V~5.5V

– 溫度范圍-40°C~+105°C

? 封裝類型

– LQFP64

– LQFP48

– LQFP44載

系統框圖

昂科技術自主研發的AP8000萬用燒錄器包含主機，底板，適配座三大部分。

主機支持USB和NET連接，允許將多臺編程器進行組網，達到同時控制多臺編程器同時燒錄的目的。內置芯片安全保障電路保證即使芯片放反或其他原因造成的短路可以被立即檢測到并進行斷電處理，以保障芯片和編程器安全。內嵌高速FPGA，極大地加速數據傳輸和處理。主機背部有SD卡槽，將PC軟件制作得到的工程文件放到SD卡的根目錄下并插入到該卡槽內，通過編程器上的按鍵可進行工程文件的選擇，加載，執行燒錄等命令，以達到脫離PC便可操作的目的，極大地降低了PC硬件配置成本，方便迅速地搭配工作環境。

AP8000通過底板加適配板的方式，讓主機擴展性更強，目前已經支持了所有主流半導體廠家生產的器件，包括TI, ST, MicroChip, Atmel, Hynix , Macronix, Micron, Samsung ,Toshiba等。支持的器件類型有NAND,NOR,MCU,CPLD,FPGA,EMMC等，支持包括Intel Hex，Motorola S, Binary, POF等文件格式。
