LKS32AT086N8Q9TR是凌鷗創芯針對汽車級應用，推出的高性能車規級運動控制系列芯片，通過AECQ100等級測試認證。集成儀表級全差分可編程增益放大器+差分ADC，不需要電壓偏置就可以處理正負信號；集成同步雙采樣3Msps 12BIT高速ADC，集成全溫度范圍千分之五電壓基準源；集成96MHz 32BIT MCU+DSP,自主指令集DSP可作為異構獨立核心運行程序，三角函數運算、開方運算100ns內完成；其中LKS32AT086集成6N預驅。

性能

? 96MHz 32位Cortex-M0內核

? 集成自主指令集電機控制專用DSP

? MCU超低功耗休眠模式

? 三相全橋自舉式柵極驅動模塊

? 汽車級工作溫度范圍

? 超強抗靜電和群脈沖能力

? 通過AEC-Q100檢測認證

存儲器

? 64kB Flash，帶加密功能

? 8kB RAM

工作范圍

? LKS32AT086N8Q9(B)雙電源供電，MCU部分采用2.2V~5.5V電源供電(B版本芯片3.0V~5.5V電源供電)，內部集成1個LDO，為數字部分電路供電。驅動模塊電源供電請根據芯片型號參考柵極驅動模塊電氣參數

? 工作溫度: -40~125℃

時鐘

? 內置4MHz高精度RC時鐘，-40~105℃范圍內精度在±1%之內，-40~125℃范圍內精度在±1.5%之內

? 內置低速32KHz低速時鐘，供低功耗模式使用

? 可外掛4MHz外部晶振

? 內部PLL可提供最高96MHz時鐘

外設模塊

? 兩路UART

? 一路SPI，支持主從模式

? 一路IIC，支持主從模式

? 一路CAN，建議使用外部晶振作為參考時鐘

? 2個通用16位Timer，支持捕捉和邊沿對齊PWM功能

? 2個通用32位Timer，支持捕捉和邊沿對齊PWM功能；支持正交編碼輸入，CW/CCW輸入，脈沖+符號輸入

? 電機控制專用PWM模塊，支持8路PWM輸出，獨立死區控制

? Hall信號專用接口，支持測速、去抖功能

? 硬件看門狗

? 最多4組16bit GPIO。P0.0/P0.1/P1.0/P1.1 4個GPIO可以作為系統的喚醒源。P0.15~P0.0共16個GPIO可以用作外部中斷源輸入。

模擬模塊

? 集成1路12bit SAR ADC，同步雙采樣，3Msps采樣及轉換速率，最多支持13通道

? 集成4路運算放大器，可設置為差分PGA模式

? 集成兩路比較器，可設置滯回模式

? 集成12bit DAC數模轉換器

? 內置±3℃溫度傳感器

? 內置1.2V 0.8%精度電壓基準源

? 內置1路低功耗LDO和電源監測電路

? 集成高精度、低溫飄高頻RC時鐘

? 集成晶體起振電路

性能優勢

? 高可靠性、高集成度、最終產品體積小、節約BOM成本；

? 內部集成4路高速運放和兩路比較器，可滿足單電阻/雙電阻/三電阻電流采樣拓撲架構的不同需求；

? 內部高速運放集成高壓保護電路，可以允許高電壓共模信號直接輸入芯片，可以用最簡單的電路拓撲實現MOSFET電阻直接電流采樣模式；

? 應用專利技術使ADC和高速運放達到最佳配合，可處理更寬的電流動態范圍，同時兼顧高速小電流和低速大電流的采樣精度；

? 整體控制電路簡潔高效，抗干擾能力強，穩定可靠；

? 集成三相全橋自舉式柵極驅動模塊；

? 支持IEC/UL60730功能安全認證；

適用于有感BLDC/無感BLDC/有感FOC/無感FOC及步進電機、永磁同步、異步電機等控制系統 。

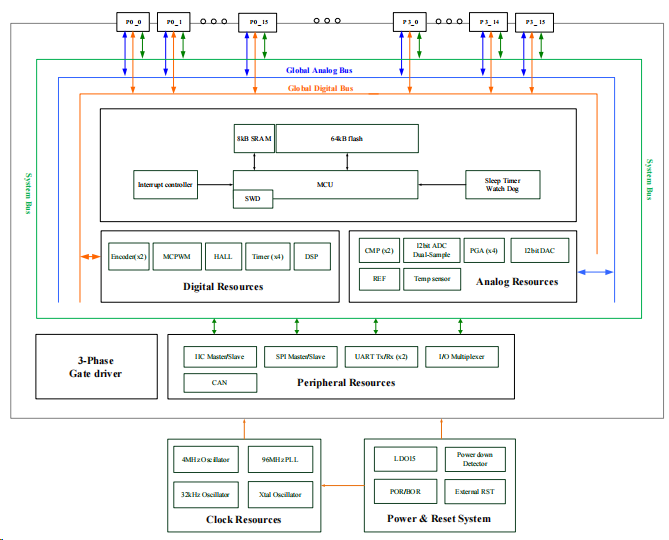

系統資源框圖

昂科技術自主研發的AP8000萬用燒錄器包含主機，底板，適配座三大部分。

主機支持USB和NET連接，允許將多臺編程器進行組網，達到同時控制多臺編程器同時燒錄的目的。內置芯片安全保障電路保證即使芯片放反或其他原因造成的短路可以被立即檢測到并進行斷電處理，以保障芯片和編程器安全。內嵌高速FPGA，極大地加速數據傳輸和處理。主機背部有SD卡槽，將PC軟件制作得到的工程文件放到SD卡的根目錄下并插入到該卡槽內，通過編程器上的按鍵可進行工程文件的選擇，加載，執行燒錄等命令，以達到脫離PC便可操作的目的，極大地降低了PC硬件配置成本，方便迅速地搭配工作環境。

AP8000通過底板加適配板的方式，讓主機擴展性更強，目前已經支持了所有主流半導體廠家生產的器件，包括TI, ST, MicroChip, Atmel, Hynix , Macronix, Micron, Samsung ,Toshiba等。支持的器件類型有NAND,NOR,MCU,CPLD,FPGA,EMMC等，支持包括Intel Hex，Motorola S, Binary, POF等文件格式。
