HC32F448KCTI是基于ARM? Cortex?-M4 32-bit RISC CPU，最高工作頻率200MHz的高性能MCU。Cortex-M4內核集成了浮點運算單元（FPU）和DSP，實現單精度浮點算術運算，支持所有ARM單精度數據處理指令和數據類型，支持完整DSP指令集。內核集成了 MPU 單元，同時疊加DMAC專用MPU單元，保障系統運行的安全性。

HC32F448KCTI集成了高速片上存儲器，包括最大256KB的Flash，最大68KB的SRAM。集成了Flash訪問加速單元，實現CPU在Flash上的單周期程序執行。輪詢式總線矩陣支持多個總線主機同時訪問存儲器和外設，提高運行性能?？偩€主機包括CPU，DMA。除總線矩陣外，支持外設間數據傳遞，基本算術運算和事件相互觸發，可以顯著降低CPU的事務處理負荷。

HC32F448KCTI集成了豐富的外設功能，包括：3個獨立的12bit 2.5MSPS ADC；2個12位的DAC；4個高速電壓比較器（CMP）；2個多功能PWM Timer（Timer6），支持4路互補PWM輸出；3個電機PWM Timer（Timer4），支持24路互補PWM輸出；4個16bit 通用Timer（TimerA）及1個32bit通用Timer（TimerA），支持正交編碼輸入及40路占空比可設PWM輸出；11個串行通信接口（I2C/ UART/SPI）；1 個QSPI接口；2路CAN FD控制器（MCAN）；1個外部擴展總線控制器，包括SMC控制器。

HC32F448KCTI支持寬電壓范圍（1.8~3.6V），寬溫度范圍（-40~105℃）和各種低功耗模式。支持低功耗模式的快速喚醒，Power Down模式喚醒最快至25μs。

典型應用

HC32F448KCTI提供80pin、64pin、48pin的LQFP封裝，48pin、32pin的QFN封裝，可用于高性能變頻控制、智能硬件、IoT連接模塊等領域。

產品特性

? ARMv7-M架構32bit Cortex-M4 CPU，集成FPU、MPU，支持 SIMD指令的DSP，全指令跟蹤單元ETM，及CoreSight標準調試單元。最高工作主頻200MHz，達到250DMIPS或680Coremarks的運算性能

? 內置存儲器

? 最大256KB的Flash memory

? 最大68KB的單周期訪問高速SRAM

? 電源，時鐘，復位管理

? 系統電源（Vcc）：1.8-3.6V

? 7個獨立時鐘源：外部主時鐘晶振（4-25MHz），外部副晶振（32.768KHz），內部高速RC（16/20MHz），內部中速RC（8MHz），內部低速RC（32KHz），PLL，內部WDT專用RC（10KHz）

? 包括上電復位（POR）， 低電壓檢測復位（PVD1R/PVD2R），端口復位（NRST）在內的15種復位源，每個復位源有獨立標志位

? 低功耗運行

? 外設功能可以獨立關閉或開啟

? 三種低功耗模式：Sleep模式，Stop模式，Power Down模式

? 外設運行支持系統顯著降低CPU處理負荷

? 12通道雙主機DMAC

? 4個數據計算單元（DCU）

? 支持外設事件相互觸發（AOS）

? 高性能模擬

? 3個獨立12bit 2.5MSPS ADC

? 2個獨立12bit DAC

? 4個獨立電壓比較器（CMP）

? Timer

? 2個多功能16bit PWM Timer（Timer6）

? 3個16bit 電機PWM Timer（Timer4）

? 1個32bit 通用Timer（TimerA）

? 4個16bit 通用Timer（TimerA）

? 2個16bit 基礎Timer（Timer0）

? 實時時鐘 Timer（RTC）

? 2個WDT，支持內部專用時鐘

? 最大67個GPIO

? 最大62個5V-tolerant IO

? 最大14個通信接口

? 6個USART，支持ISO7816-3協議

? 3個SPI

? 2個I2C，支持SMBus協議

? 1個QSPI，支持100Mbps高速訪問（XIP）

? 2個CAN FD 控制器（MCAN），兼容CAN2.0A/B

? 外部存儲器控制器EXMC

? 支持靜態Memory控制器

? 數據加密功能

? AES/HASH（SHA256）/TRNG

? 封裝形式

? LQFP80（12×12mm）

? LQFP64（10×10mm）

? LQFP48（7×7mm）

? QFN48（5×5mm）

? QFN32（4×4mm）

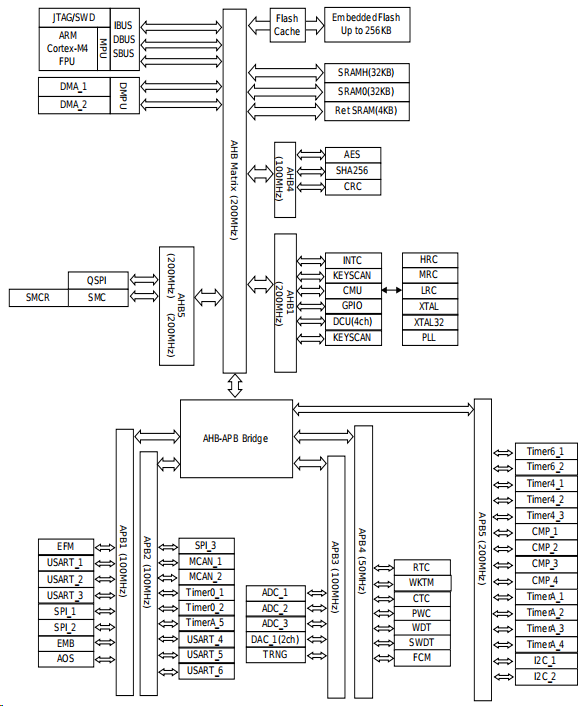

系統框圖

昂科技術自主研發的AP8000萬用燒錄器包含主機，底板，適配座三大部分。

主機支持USB和NET連接，允許將多臺編程器進行組網，達到同時控制多臺編程器同時燒錄的目的。內置芯片安全保障電路保證即使芯片放反或其他原因造成的短路可以被立即檢測到并進行斷電處理，以保障芯片和編程器安全。內嵌高速FPGA，極大地加速數據傳輸和處理。主機背部有SD卡槽，將PC軟件制作得到的工程文件放到SD卡的根目錄下并插入到該卡槽內，通過編程器上的按鍵可進行工程文件的選擇，加載，執行燒錄等命令，以達到脫離PC便可操作的目的，極大地降低了PC硬件配置成本，方便迅速地搭配工作環境。

AP8000通過底板加適配板的方式，讓主機擴展性更強，目前已經支持了所有主流半導體廠家生產的器件，包括TI, ST, MicroChip, Atmel, Hynix , Macronix, Micron, Samsung ,Toshiba等。支持的器件類型有NAND,NOR,MCU,CPLD,FPGA,EMMC等，支持包括Intel Hex，Motorola S, Binary, POF等文件格式。
