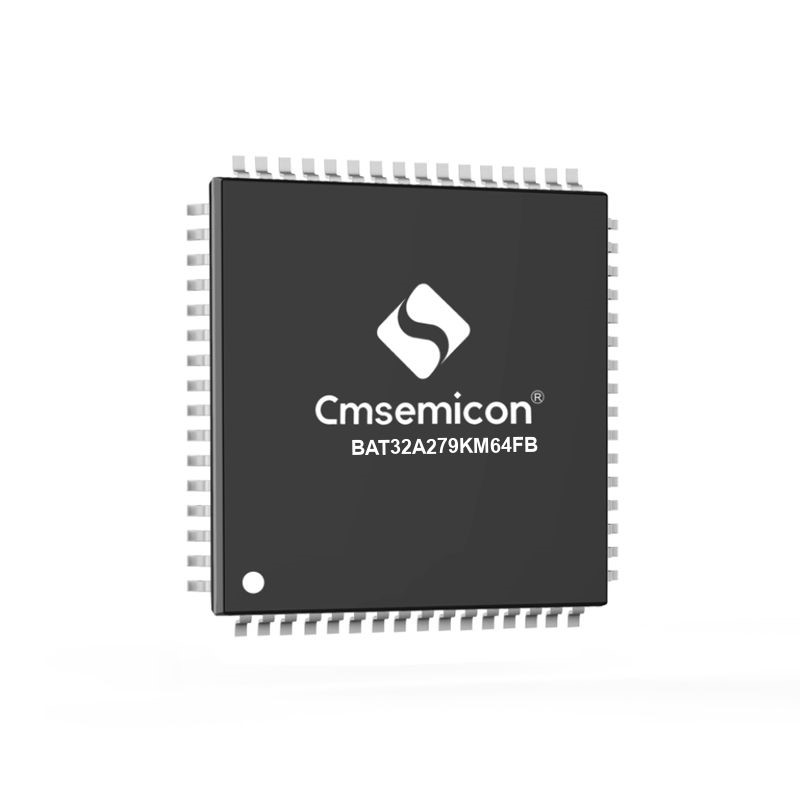

BAT32A279KM64FB符合AEC-Q100 Grade1汽車產品標準，-40~125℃工作環境溫度，支持64~100Pin的多種LQFP封裝。本產品采用高性能的ARM?Cortex?-M0+的32位RISC內核，最高可工作于64MHz，采用高速的嵌入式閃存（SRAM最大64KB，程序/數據閃存最大512KB）。集成I2C、SPI、UART、LIN、CAN總線以及LCD總線接口等多種標準接口。集成12bitA/D轉換器、溫度傳感器、8bitD/A轉換器、比較器，可編程增益放大器。其中12bitA/D轉換器可用于采集外部傳感器信號，降低系統設計成本。8bit的D/A轉換器可以用于音頻播放或電源控制。芯片內集成的溫度傳感器則可實現對外部環境溫度實時監控。芯片內部集成的比較器，可支持高速和低速兩種工作模式，在高速模式下可支持高速運轉馬達的控制反饋，而在低速模式下則可用于電池監測。集成多種高級定時器模塊，1通道SysTick定時器、17通道16bit定時器、1通道15bit間隔定時器、看門狗定時器及實時時鐘等功能，支持通用PWM及電機專用PWM功能。

BAT32A279KM64FB還具有出色的低功耗性能，支持睡眠和深度睡眠兩種低功耗模式，設計靈活。其運行功耗為100uA/MHz@64MHz，在深度睡眠模式下功耗僅1.5uA，適合采用電池供電的低功耗設備。同時，由于集成事件聯動控制器，可實現硬件模塊之間的直接連接，無需CPU的干預，比使用中斷響應速度更快，同時降低了CPU的活動頻率，延長了電池壽命。

這些特點使得BAT32A279KM64FB微控制器系列優秀的可靠性、豐富的集成外圍功能以及出色的低功耗性能，這些特點使得可廣泛適用于車載產品的開發。

功能

? 超低功耗工作環境

– 電源電壓范圍：2.0V到5.5V

– 溫度范圍：-40℃到125℃

– 低功耗模式：睡眠模式，深度睡眠模式

– 運行功耗：100uA/MHz@64MHz

– 深度睡眠模式下功耗：1.5uA

– 深度睡眠模式+32.768K+RTC工作：1.9uA

? 內核

– ARM?32-bitCortex?-M0+CPU

– 工作頻率：32KHz~64MHz

? 存儲器

– 512KB Flash存儲器，程序與數據存儲共享

– 20KB專用數據Flash存儲器

– 64KB SRAM存儲器，附帶奇偶校驗

? 電源和復位管理

– 內置上電復位（POR）電路

– 內置電壓檢測（LVD）電路（門限電壓可設）

? 時鐘管理

– 內置高速發振器，精度（±1%）?？商峁?MHz~64MHz系統時鐘及外圍模塊動作時鐘

– 內置15KHz低速振蕩器

– 內置1路PLL

– 支持1MHz~20MHz外部晶體振蕩器，支持停振監測

– 支持32.768KHz外部晶體振蕩器，可用來校正內部高速發振器

? 乘法器/除法器模塊

– 乘法器：支持單周期32bit乘法運算

– 除法器：支持32bit有符號整數除法運算，僅需8個CPU時鐘周期完成一次運算

? 增強型DMA控制器

– 中斷觸發啟動

– 傳送模式可選（正常傳送模式，重復傳送模式，塊傳送模式以及鏈傳送模式）

– 傳送源/目的領域為全地址空間范圍可選

? 聯動控制器

– 能將事件信號鏈接到一起，實現外圍功能的聯動

– 事件輸入23種，事件觸發10種

? 豐富的定時器

– 16位定時器：17通道（帶有PWM功能和電機專用PWM功能）

– 15位間隔定時器：1個

– 實時時鐘（RTC）：1個（具有萬年歷、鬧鐘功能，并且支持大范圍的時鐘校正）

– 看門狗定時器（WWDT）：1個

– SysTick定時器

? 豐富的模擬外圍

– 12位精度ADC轉換器，轉換速率1.42Msps，外部模擬通道數21個，內部可選PGA輸出作為轉換通道，帶溫度傳感器，支持單通道轉換模式和多通道掃描轉換模式。轉換范圍:0到正參考電壓

– 8位精度D/A轉換器，2通道模擬輸出，實時輸出功能，輸出電壓范圍0~VDD

– 比較器（CMP），內置兩通道帶遲滯比較器，輸入源可選，基準電壓可選擇外部基準電壓或內部基準電壓

– 可編程增益放大器（PGA），內置兩通道PGA，可設置4/8/10/12/14/16/32倍增益，帶外部GND引腳（可用作差分模式）

? 輸入/輸出端口

– I/O端口：59~93個

– 能進行N溝道漏極開路、TTL輸入緩沖、內部上拉的切換

– 內置按鍵中斷檢出功能

– 內置時鐘輸出/蜂鳴器輸出的控制電路

? 串行兩線調試器 (SWD)

? 豐富靈活的接口

– 串行通訊單元3個：串行通訊單元0可以自由配置成2通道標準UART或4通道3線SPI或4通道簡易I2C；串行通訊單元1或2可以自由配置成1通道標準UART或2通道3線SPI或2通道簡易I2C；（其中，單元0的UART支持LIN-Bus通訊，SPI00通道支持4線SPI通訊）

– 標準I2C：2通道

– CAN：3通道

– LCD BUS接口：支持8080，6800接口

? 安全功能

– 符合IEC/UL 60730相關標準

– 異常存儲空間訪問報錯

– 支持RAM奇偶校驗

– 支持硬件CRC校驗

– 支持重要SFR保護，防止誤操作

– 128位唯一ID號

– Debug模式下的Flash二級保護（Level1：只能進行Flash全領域擦除，不能讀寫；Level2：仿真器連接無效，不可對Flash操作）

? 封裝

– 支持64Pin，80Pin，100Pin的多種封裝

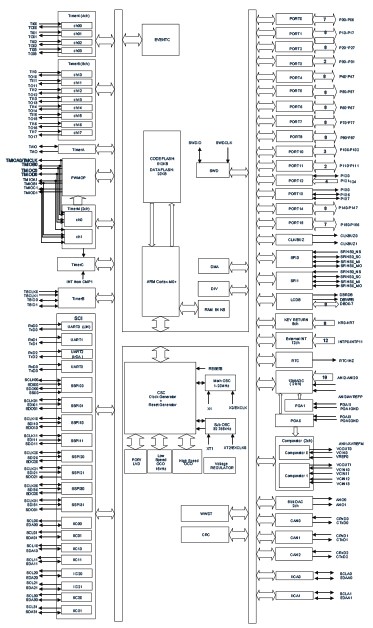

結構框圖

昂科技術自主研發的AP8000萬用燒錄器包含主機，底板，適配座三大部分。

主機支持USB和NET連接，允許將多臺編程器進行組網，達到同時控制多臺編程器同時燒錄的目的。內置芯片安全保障電路保證即使芯片放反或其他原因造成的短路可以被立即檢測到并進行斷電處理，以保障芯片和編程器安全。內嵌高速FPGA，極大地加速數據傳輸和處理。主機背部有SD卡槽，將PC軟件制作得到的工程文件放到SD卡的根目錄下并插入到該卡槽內，通過編程器上的按鍵可進行工程文件的選擇，加載，執行燒錄等命令，以達到脫離PC便可操作的目的，極大地降低了PC硬件配置成本，方便迅速地搭配工作環境。

AP8000通過底板加適配板的方式，讓主機擴展性更強，目前已經支持了所有主流半導體廠家生產的器件，包括TI, ST, MicroChip, Atmel, Hynix , Macronix, Micron, Samsung ,Toshiba等。支持的器件類型有NAND,NOR,MCU,CPLD,FPGA,EMMC等，支持包括Intel Hex，Motorola S, Binary, POF等文件格式。
