CMS80F7518是增強型1T 8051 Flash MCU，最快支持48MHz外設運行，24MHz內核運行，工作電壓2.1V-5.5V，GPIO最多可達30個，內置LCD/LED驅動模塊，支持觸摸模塊，提供6通道帶死區控制的互補型PWM輸出，最多達30路12位ADC，2個UART, UART1可任意映射I/O口，1個SPI, 1個I2C，內置運放和比較器，工業級標準設計。

功能

? 兼容MCS-51的1T指令系統

– 系統時鐘頻率最高支持48MHz

– 機器周期最快支持1TSYS@FSYS≤24MHz

– 機器周期最快支持2TSYS@FSYS＝48MHz

? 內存

– 程序FLASH：32K×8Bit

– Data FLASH：1K×8Bit

– 通用RAM：256×8Bit

– 通用XRAM：2K×8Bit

– 支持BOOT功能區，1K/2K/4K可選

– 程序FLASH支持分區保護

? 4種振蕩方式

– HSI-內部高速振蕩：48MHz

– HSE-外部高速振蕩：8MHz/16MHz

– LSE-外部低速振蕩：32.768KHz

– LSI-內部低速振蕩：125KHz

? GPIO

– 最多30個GPIO

– 均支持上/下拉電阻功能

– 均支持邊沿（上升沿/下降沿/雙沿）中斷

– 均支持喚醒功能

? 中斷源

– 支持所有的外部端口中斷

– 7個定時器中斷

– 其它外設中斷

? 定時器

– WDT定時器（看門狗定時器）

– Timer0/1，Timer2，Timer3/4

– LSE_Timer（支持休眠喚醒功能）

– WUT（喚醒定時器）

– BRT（串口波特率時鐘發生器）

? 循環冗余校驗單元

– CRC16（CRC16-CCITT）

? 乘除法運算單元（MDU）

– 支持32bit/16bit，16bit/16bit，16bit×16bit

? 蜂鳴器驅動

– 50%占空比，頻率可自由設置

? 增強型PWM

– 6通道增強型PWM、

– 6個相互獨立周期計數器

– 支持獨立/互補/同步/成組模式

– 支持邊沿對齊/中心對齊方式

– 支持互補模式死區延時功能

? 通信模塊

– 1xSPI（通訊速率最高可達6Mb/s）

– 1xI2C（通訊速率最高可達400Kb/s）

– 2xUART（波特率最高可達1Mb/s）

– UART1可任意GPIO映射

? 工作電壓范圍

– 2.1V~5.5V

? 工作溫度范圍

– -40℃~105℃

? 低壓復位功能（LVR）

– 1.8V/2.0V/2.5V/3.5V

? 低壓檢測功能（LVD）

– 2.0V~4.6V 16級可選

? 內置溫度傳感器（TS）

? 高精度12位ADC

– 最多30個AD外部通道

– 參考電壓可選（1.2V/2.0V/2.4V/3.0V/VDD）

– 可檢測內部1.2V基準電壓

– 支持硬件觸發啟動轉換功能

– 支持一組結果數字比較功能

? 硬件LCD驅動器

– 占空比1/4，1/5，1/6，1/8可選

– LSI/LSE/系統時鐘三種時鐘源可選

– 傳統電阻型LCD，1/2，1/3，1/4 BIAS可選

– 支持休眠模式下工作

– 支持快速充電模式

– 支持節能模式，分壓總電阻60K/225K/900K可選

– 最多支持4COMx20SEG、5COMx19SEG6COMx18SEG、8COMx16SEG

? 硬件LED驅動器

– 占空比1/4，1/5，1/6，1/8可選

– 支持共陰/共陽兩種模式選擇

– LSI/LSE/系統時鐘三種時鐘源可選

– COM、SEG電流可選

– 最多支持4COMx20SEG、5COMx19SEG、6COMx18SEG、8COMx16SEG

? 高靈敏度觸摸

? 兩路模擬比較器（ACMP0/1）

– 正端4種選擇，負端可選內部1.2V/VDD分壓

– 比較器支持單邊/雙邊遲滯

– 負端內部1.2V/VDD分壓可接內部ADC通道

? 兩路運算放大器（OP0/1）

– 每個運放三端均和GPIO端口復用

– 正端支持內部1.2V輸入

– 支持運放/比較器兩種模式

– 運放輸出可接內部模擬比較器輸入

? 低功耗模式

– 空閑模式（IDLE）

– 休眠模式（STOP）

? 支持96位唯一ID號(UID)

– 每顆芯片有獨立的ID號

? 支持兩線串行編程與調試

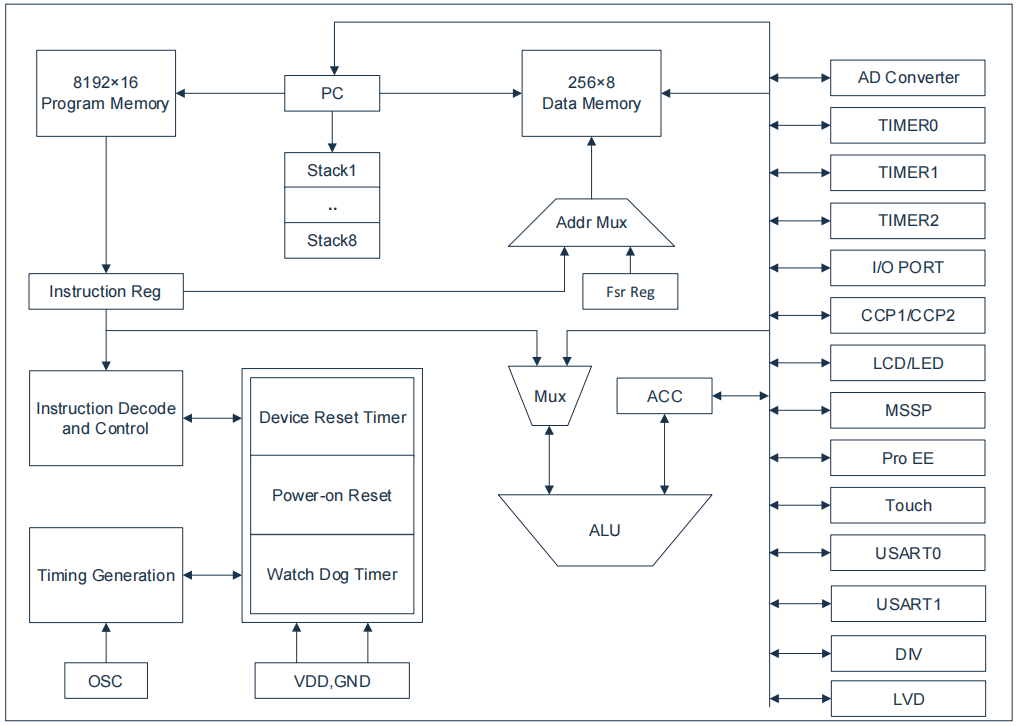

系統結構框圖

昂科技術自主研發的AP8000萬用燒錄器包含主機，底板，適配座三大部分。

主機支持USB和NET連接，允許將多臺編程器進行組網，達到同時控制多臺編程器同時燒錄的目的。內置芯片安全保障電路保證即使芯片放反或其他原因造成的短路可以被立即檢測到并進行斷電處理，以保障芯片和編程器安全。內嵌高速FPGA，極大地加速數據傳輸和處理。主機背部有SD卡槽，將PC軟件制作得到的工程文件放到SD卡的根目錄下并插入到該卡槽內，通過編程器上的按鍵可進行工程文件的選擇，加載，執行燒錄等命令，以達到脫離PC便可操作的目的，極大地降低了PC硬件配置成本，方便迅速地搭配工作環境。

AP8000通過底板加適配板的方式，讓主機擴展性更強，目前已經支持了所有主流半導體廠家生產的器件，包括TI, ST, MicroChip, Atmel, Hynix , Macronix, Micron, Samsung ,Toshiba等。支持的器件類型有NAND,NOR,MCU,CPLD,FPGA,EMMC等，支持包括Intel Hex，Motorola S, Binary, POF等文件格式。
