ZB32L032C8T6是一款內嵌32位ARM? Cortex?-M0+內核的超低功耗和寬電壓工作范圍(2.5V～5.5V)的微控制器，最高可運行在64MHz，內置64K字節的嵌入式Flash，16K字節的SRAM, 集成了12位1Msps高精度SAR型ADC(17 channel)、DAC(6-bits)、OPAx2、RTC、比較器x2、UARTx2、USARTx2、LPUART、SPI/I2S、QSPI、I2Cx2 和 PWMx (多路獨立輸出或互補式輸出)等豐富的外設接口，具有高整合度、高抗干擾、高可靠性的特點。

ZB32L032C8T6具有寬電壓工作范圍、低功耗、低待機電流、高集成度外設、高操作效率、快速喚醒及高性價比等優勢，廣泛適用于下列應用：小家電、充電器、遙控器、電子煙、燃?xì)鈭?bào)警器、數顯表、溫控器、記錄儀、電機驅動、智能門鎖、智能傳感器、智能家居以及智慧城市等。

特征

? ARM?Cortex?-M0+內核

– 64K字節嵌入式Flash，具有擦寫保護功能

– 16K字節SRAM

– 最高運行到64MHz

– 一個24位系統定時器

– 支持低功耗睡眠模式

– 內建單周期32位硬件乘法器

– 4.3us喚醒時間@Fcpu=32Mhz

? 工作條件

– 寬電壓工作范圍2.5V至5.5V

– 寬工作頻率高至64MHz

– 工作溫度：-40°C至+85°C

? 時鐘源

– 5路可選時鐘源

– 外部4MHz~24MHz高速晶振

– 外部32.768KHz晶振

– 內部4MHz~24MHz高速時鐘

– 內部低速38.4KHz/32.768KHz時鐘

– PLL時鐘Max. 192 MHz

– 支持硬件時鐘監視

– RTC

– 支持RTC計數(秒/分/小時)及萬年歷功能(日/月/年)

– 支持鬧鈴功能寄存器(秒/分/小時/日/月/年)

– 支持RTC從Deep Sleep模式喚醒系統

? 電源管理

– POR,PDR,LVR

– 兩種低功耗工作模式：Sleep、Deep Sleep Mode

– 低電壓檢測，可配置為中斷或復位

– 喚醒@sleep : 所有中斷源都可喚醒

– 喚醒@Deep sleep: 所有GPIO PIN與RTC(低速時鐘工作)

? 中斷

– 嵌套向量中斷控制器(NVIC)用于控制32個中斷源，每個中斷源可設置為4個優先級

– 支持串行調試(SWD)帶2個觀察點/4個斷點

? 通用I/O引腳

– 在48-Pin封裝下39個I/O

? 內置ISP Bootloader

– 支持通過UART 進行程序升級.

? 定時器/計數器

– 通用定時器:4x16 bits

– 高級定時器:3x16 bits,1x24bits(SysTick)

– 可編程的計數器:1x16 bits

– 看門狗計數器 : WWDTx1,IWDTx1

– 基礎定時器 : 2x16bits

– 低功耗定時器:1x16bits

? 蜂鳴器頻率發生器

– 可產生5個1KHz，2KHz，4KHz的蜂鳴信號

? 通信接口

– UART0,1; USART3,4標準通訊接口

– 支持低速時鐘的超低功耗LPUART

– QSPI/SPI/I2S 標準通訊接口，最高達32/16/1.523 Mbps.

– I2CX2標準通訊接口，主模式最高支持1Mbps，從模式最高支持800Kbps

– One-Wire通訊接口

? ADC

– 12位1Msps采樣速率，12位SAR型ADC

– 24通道: 17路外部引腳，1路內部溫度傳感器電壓，2路OPA輸出，1路VCAP，1路BGR 1.2V，1路DAC，1路VREF

– 外部參考電壓 : VDD,GPIO(PB01) PIN

– 內置參考電壓 : 2.5V, 2.048V

? PDMA控制器(Primcell μDMA PL230)

– 支持8 chs : SPI,I2C,USART,Timer,ADC

? PWM

– 支持最多3個互補式輸出

? DAC(6-bits)x2

? 運算放大器(OPA)x2

? 內部溫度傳感器

? 電壓比較器(VCx2)/低電壓檢測器(LVD)

? 硬件CRC-16/32模塊,AES硬件單元，TRNG真隨機數發生器

? 16字節(128位)的芯片唯一ID(UID)

? 開發工具

– SWD全功能的嵌入式調試解決方案

? 封裝形式：TSSOP28, QFN32, LQFP32/48

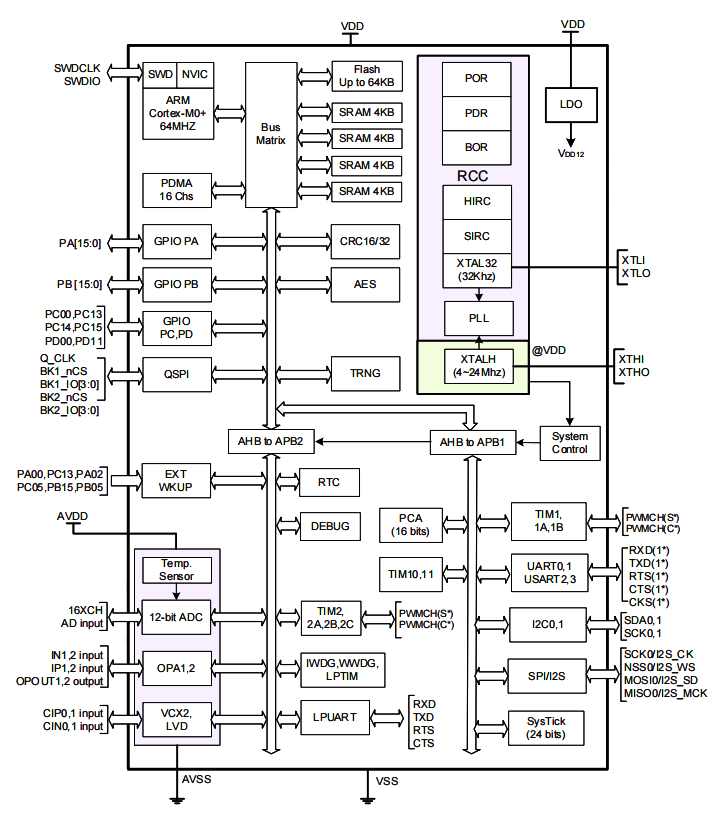

內部框圖

昂科技術自主研發的AP8000萬用燒錄器包含主機，底板，適配座三大部分。

主機支持USB和NET連接，允許將多臺編程器進行組網，達到同時控制多臺編程器同時燒錄的目的。內置芯片安全保障電路保證即使芯片放反或其他原因造成的短路可以被立即檢測到并進行斷電處理，以保障芯片和編程器安全。內嵌高速FPGA，極大地加速數據傳輸和處理。主機背部有SD卡槽，將PC軟件制作得到的工程文件放到SD卡的根目錄下并插入到該卡槽內，通過編程器上的按鍵可進行工程文件的選擇，加載，執行燒錄等命令，以達到脫離PC便可操作的目的，極大地降低了PC硬件配置成本，方便迅速地搭配工作環境。

AP8000通過底板加適配板的方式，讓主機擴展性更強，目前已經支持了所有主流半導體廠家生產的器件，包括TI, ST, MicroChip, Atmel, Hynix , Macronix, Micron, Samsung ,Toshiba等。支持的器件類型有NAND,NOR,MCU,CPLD,FPGA,EMMC等，支持包括Intel Hex，Motorola S, Binary, POF等文件格式。
