    HXX320F280025CPAPS是昊芯浮點DSC平臺上的最新產品，基于自主研發的H28x內核，32位浮點RISC-V DSP架構，支持三角函數數學單元和CRC擴展指令集，進一步增強H28xDSP性能。該芯片增加了可配置邏輯模塊(CLB)，用戶可添加自定義邏輯:支持多種通信端口，增強型控制外設，可滿足電機驅動/控制、光伏逆變器和數字電源等行業的產品布局;基于FPU浮點處理單元，支持FOC算法、有感/無感角度分析、多電平控制、復雜電力電子拓?fù)渌惴ㄒ约皩拵О雽?dǎo)體驅動等應用。

特征

? H28x 32位DSP內核（160MHz）

– IEEE-754 浮點單元（FPU）

– 增強型整數除法（EINTDIV）

– 三角法數學單元(TMU)

– 非線性比例積分微分(NLPID）控制

– CRC 引擎和指令

– 十個硬件斷點（包括 ERAD）

? 片上存儲器

– 256KB（128KW）閃存（ECC保護）

– 44KB（22KW）RAM（ECC保護或奇偶校驗保護）

– 雙區域代碼安全模塊（DCSM）

? 時鐘和系統控制

– 兩個內部零引腳10MHz振蕩器

– 片上晶體振蕩器或外部時鐘輸入

– 窗口化看門狗計時器模塊

– 丟失時鐘檢測電路

– 雙路時鐘比較器（DCC）

? 3.3V單電源

– 內部VREG生成

– 欠壓復位（BOR）電路

? 系統外設

– 6通道直接存儲器存?。―MA）控制器

– 39個獨立可編程多路復用通用輸入/輸出（GPIO）引腳

– 在模擬引腳上提供16路數字輸入

– 增強型外設中斷擴展（ePIE）

– 支持多個低功耗模式（LPM）

– 嵌入式實時分析和診斷（ERAD）

– 唯一標識號（UID）

? 通信外設

– 一個電源管理總線（PMBus）接口

– 兩個內部集成電路（I2C）端口

– 一個控制器局域網（CAN）總線接口

– 兩個串行外設接口（SPI）端口

– 一個UART兼容的串行通信接口（SCI）

– 兩個UART兼容的本地互連網絡（LIN）接口

– 一個快速串行接口（FSI）（最高100Mbps）

- 一個I2S接口

? 模擬系統

– 兩個2.6MSPS 12位模數轉換器（ADC）

– 多達16個外部通道

– 每個ADC包含四個后處理塊（PPB）

– 四個帶12位參考數據轉換器（DAC）的窗口比較器（CMPSS）

– 數字干擾濾波器

? 增強型控制外設

– 16個ePWM通道，包含高分辨率率功能（150ps分辨率）的16個通道

– 集成式死區支持

– 集成硬件跳閘區（TZ）功能

– 三個增強型捕獲（eCAP）模塊

– 在三個eCAP模塊中，包含一個提供高分辨率捕獲（HRCAP）

– 兩個支持CW/CCW運行模式的增強型正交編碼器（eQEP）模塊

? 可配置邏輯塊（CLB）

– 增強現有外設功能

– 支持位置管理解決方案

? 主機接口控制器（HIC）

– 可從外部主機訪問內部存儲器

? BGCRC

– 關于32位數據的一個周期CRC運算

? 診斷特性

– 存儲開機自檢（MPOST）

? 封裝選項：

– 80引腳LQFP[后綴PN]

– 64引腳LQFP[后綴PM]

– 48引腳LQFP[后綴PT]

– 64引腳HLQFP[后綴PAP]

? 溫度選項：

– S：-40℃至125℃結溫

應用

? 電器

– 空調室外機

? 樓宇自動化

– 電梯門自動啟閉裝置驅動控制

? 工業機械和機床

– 自動分揀設備

– 紡織機

? EV充電基礎設施

– 交流充電（樁）站

– 直流充電（樁）站

– 電動汽車充電站電源模塊

– 無線電動汽車充電站

? 可再生能源存儲

– 能量存儲電源轉換系統（PCS）

? 太陽能

– 中央逆變器

– 微型逆變器

– 太陽能電源優化器

– 太陽能電弧保護

– 快速關斷

– 電表

– 串式逆變器

? 混合動力、電動和動力總成系統

– 直流/直流轉換器

– 逆變器和電機控制

– 車載充電器（OBC）和無線充電器

? 車身電子裝置與照明

– 汽車HVAC壓縮機模塊

– 直流/交流逆變器

– 前照燈

? 交流逆變器和變頻驅動器

– 交流驅動器控制模塊

– 交流驅動器位置反饋

– 交流驅動器功率級模塊

? 線性電機運輸系統

– 線性電機功率級

? 單軸及多軸伺服驅動器

– 伺服驅動器位置反饋

– 伺服驅動器功率級模塊

? 速度控制BLDC驅動器

– 交流輸入BLDC電機驅動器

– 直流輸入BLDC電機驅動器

? 工業電源

– 工業交流/直流轉換器

? UPS

– 三相UPS

– 單相在線式UPS

? 電信和服務器電源

– 商用直流/直流

– 商用網絡和服務器PSU

– 商用電信整流器

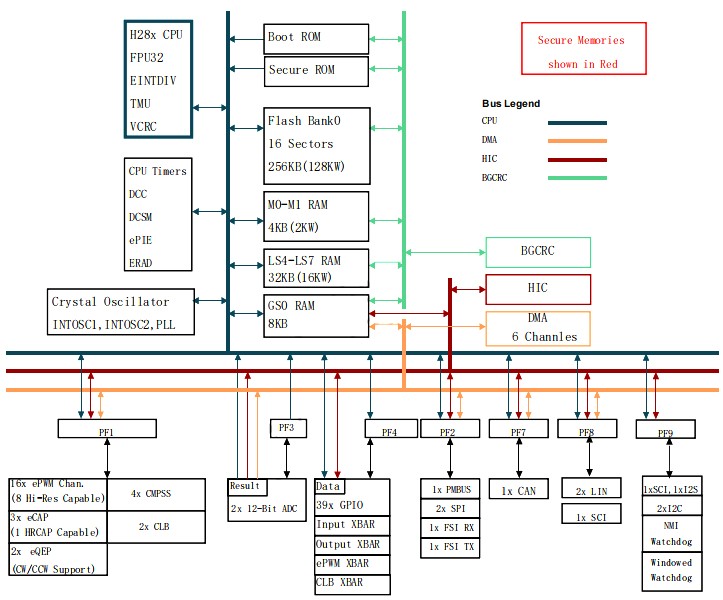

功能框圖

昂科自主研發的萬用燒錄器AP8000(一拖一在線/離線燒錄)、(一拖八在線/離線燒錄)和eMMC離線燒錄、UFS離線燒錄支持Haawking此系列的全部DSP芯片型號裸片（離線）燒錄和在板燒錄。AP8000萬用燒錄器包含主機，底板，適配座三大部分。

主機支持USB和NET連接，允許將多臺編程器進行組網，達到同時控制多臺編程器同時燒錄的目的。內置芯片安全保障電路保證即使芯片放反或其他原因造成的短路可以被立即檢測到并進行斷電處理，以保障芯片和編程器安全。內嵌高速FPGA，極大地加速數據傳輸和處理。主機背部有SD卡槽，將PC軟件制作得到的工程文件放到SD卡的根目錄下并插入到該卡槽內，通過編程器上的按鍵可進行工程文件的選擇，加載，執行燒錄等命令，以達到脫離PC便可操作的目的，極大的降低了PC硬件配置成本，方便迅速地搭配工作環境。

AP8000通過底板加適配板的方式，讓主機擴展性更強，目前已經支持了所有主流半導體廠家生產的器件，包括Renesas, Infineon, NXP, MPS, Silicon labs等。支持的器件類型有DSP,NAND,NOR,MCU,CPLD,FPGA,EMMC等，支持包括Intel Hex，Motorola S, Binary, POF等文件格式。
