N32G401K8L微控制器產品采用高性能32位ARM Cortex?-M4F內核，集成浮點運算單元（FPU）和數字信號處理（DSP），支持并行計算指令。最高工作主頻72MHz，集成高達64KB片內加密存儲Flash，并支持多用戶分區權限管理，最大8KB的嵌入式SRAM。內置一個內部高速AHB總線，兩個低速外設時鐘總線APB及總線矩陣，最多支持40個可復用I/Os，提供豐富的高性能模擬接口，包括1個12位4.2Msps ADC，最多支持16個外部輸入通道和3個內部通道，同時提供多種數字通信接口，包括4個U(S)ART、2個I2C、2個SPI/ I2S通信接口。

N32G401K8L可穩定工作于-40°C至+105°C的溫度范圍，供電電壓2.4V至3.6V，提供多種功耗模式供用戶選擇，符合低功耗應用的要求。該系列產品提供20/28/32/48腳的多種不同封裝形式，根據不同的封裝形式，芯片中的外設配置不盡相同。

關鍵特性：

? 內核CPU

― 32位ARM Cortex-M4內核+FPU，支持DSP指令

― 內置1KB指令Cache緩存，支持Flash加速單元執行程序0等待

― 最高主頻72MHz，90DMIPS

? 加密存儲器

― 高達64KByte片內Flash，支持加密存儲、分區管理及數據保護，1萬次擦寫次數，10年數據保持

― 高達8KByte片內SRAM， Stop2模式保持，Standby模式可配置為保持

? 功耗模式

― 支持Run、Sleep、Stop0、Stop2、Standby模式

? 高性能模擬接口

― 1個12bit 4.2Msps ADC，12/10/8/6bits可配置，多達16路外部單端輸入通道， 3個內部單端輸入通道，支持差分模式

― 3個高速比較器，內置64級可調比較基準

? 時鐘

― HSE: 4MHz~32MHz 外部高速晶體

― LSE: 32.768KHz外部低速晶體

― HSI: 內部高速RC 8MHz

― LSI: 內部低速RC 40KHz

― 內置高速PLL

― MCO: 支持2路時鐘輸出，可配置SYSCLK、HSI、HSE、LSI、LSE、可分頻的PLL時鐘輸出

? 復位

― 支持上電/掉電/外部引腳復位

― 支持看門狗復位、軟件復位

― 支持可編程的電壓檢測

? 最大支持39+1個GPIOs

? 通信接口

― 4個U(S)ART接口，其中2個USART接口（支持ISO7816， IrDA，LIN），2個UART接口

― 2個SPI接口，主模式速率高達28Mbps（不帶 CRC），20Mbps(帶 CRC)，從模式速率高達32Mbps，支持I2S通信

― 2個I2C接口，速率高達1MHz，主從模式可配，從機模式下支持雙地址響應

? 1個高速DMA控制器，支持8通道，通道源地址及目的地址任意可配

? 1個RTC實時時鐘，支持閏年萬年歷，鬧鐘事件，周期性喚醒,支持內外部時鐘校準

? 1個蜂鳴器Beeper，支持互補輸出，12mA輸出驅動能力

? 定時計數器

― 2個16bit高級定時計數器，支持輸入捕獲，互補輸出，正交編碼輸入，最高控制精度7.8ns；每個定時器有4個獨立的通道，其中Timer1 支持4個通道8路互補PWM輸出，Timer8支持3個通道6路互補

PWM輸出

― 4個16bit通用定時計數器， 每個定時器有4個獨立通道，支持輸入捕獲/輸出比較/PWM輸出

― 1個16bit基礎定時計數器

― 1個16bit低功耗定時計數器，支持單脈沖和雙脈沖計數功能，可在STOP2模式下工作

― 1x24bit SysTick

― 1x14bit窗口看門狗(WWDG)

― 1x12bit獨立看門狗(IWDG)

? 編程方式

― 支持SWD/JTAG在線調試接口

― 支持UART Bootloader

? 安全特性

― Flash存儲加密，多用戶分區管理（MMU）

― CRC16/32運算

― 支持寫保護（WRP），多種讀保護（RDP）等級（L0/L1/L2）

― 支持安全啟動，程序加密下載，安全更新

― 支持外部時鐘失效監測，防拆監測

? 96位UID和128位UCID

? 工作條件

― 工作電壓范圍：2.4V~3.6V

― 工作溫度范圍：-40℃～105℃

― ESD：±4KV（HBM 模型）, ±2KV（CDM模型）

? 封裝

― LQFP32(7x7mm)

― LQFP48(7x7mm)

― QFN20(3x3mm)

― QFN28(4x4mm)

― QFN32(4x4mm)

― QFN32-1(5x5mm)

― QFN48(6x6mm)

― TSSOP20(6.5x4.4mm)

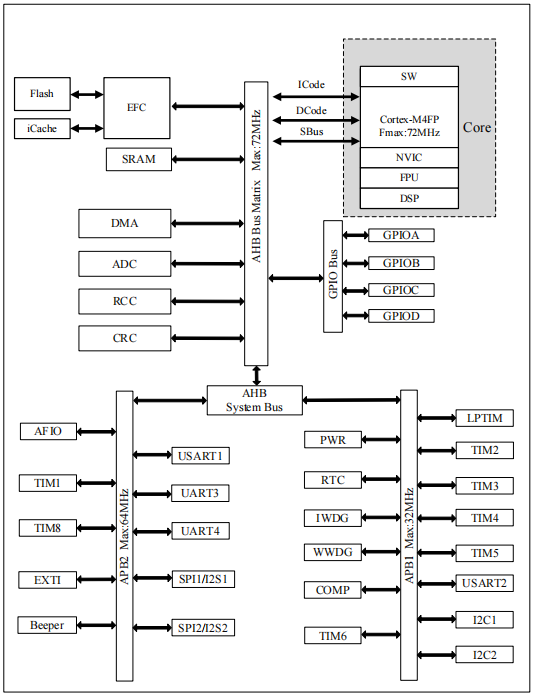

整體框圖

昂科自主研發的萬用燒錄器AP8000(一拖一在線/離線燒錄)、(一拖八在線/離線燒錄)和eMMC離線燒錄、UFS離線燒錄支持Nation此系列的全部MCU芯片型號裸片（離線）燒錄和在板燒錄。AP8000萬用燒錄器包含主機，底板，適配座三大部分。

主機支持USB和NET連接，允許將多臺編程器進行組網，達到同時控制多臺編程器同時燒錄的目的。內置芯片安全保障電路保證即使芯片放反或其他原因造成的短路可以被立即檢測到并進行斷電處理，以保障芯片和編程器安全。內嵌高速FPGA，極大地加速數據傳輸和處理。主機背部有SD卡槽，將PC軟件制作得到的工程文件放到SD卡的根目錄下并插入到該卡槽內，通過編程器上的按鍵可進行工程文件的選擇，加載，執行燒錄等命令，以達到脫離PC便可操作的目的，極大地降低了PC硬件配置成本，方便迅速地搭配工作環境。

AP8000通過底板加適配板的方式，讓主機擴展性更強，目前已經支持了所有主流半導體廠家生產的器件，包括Renesas, Infineon, NXP, MPS, Silicon labs等。支持的器件類型有NAND,NOR,MCU,CPLD,FPGA,EMMC等，支持包括Intel Hex，Motorola S, Binary, POF等文件格式。
