新唐科技NuMicro? NUC1263ZD4CE是新一代32位單片機，支援高達2組I3C，內建LED燈條控制接口(LED Light Strip Interface, LLSI)以及USB2.0全速裝置，使用內置48MHz高精度高速RC振蕩器，支持USB傳輸，無須外掛晶體(Crystal-less)。NUC1263ZD4CE基于Arm Cortex-M23內核，支持Armv8-M指令集架構并自帶除法器，工作頻率高達72MHz，內建64KB Flash及高達20KB SRAM，運作在2.5V至5.5V寬工作電壓和-40℃至105℃的工業溫度范圍。

NUC1263ZD4CE提供兩路1.0 ~ 3.6V輸入電壓的I3C接口，符合MIPI I3C v1.0標準，最快可支持12.5Mbps傳輸速率，支持冬天定址，并且簡化了多傳感器管理，降低了系統復雜度和功耗。它還支持In-Band interrupt和Hot-Join功能，提升了系統響應性和可擴展性。I3C結合I2C的簡易型與SPI的高速特性，使其成為傳感器和物聯網(IoT)等多種應用領域的理想選擇。

NUC1263ZD4CE內建高達6路LED燈條控制介面(LED Light Strip Interface, LLSI)；提供高達24路PWM，運行速度最高達144MHz，可提供高精準度控制；內建高達9路50mA sink current，可驅動高亮度LED。支援無需外掛晶振的USB 2.0全速裝置接口，可以USB指令進行燈光控制。此外，NUC1263ZD4CE內建2KB SPROM (Security Protection ROM)，提供一獨立安全加密區域，以保護開發者的知識產權。

NUC1263ZD4CE支持豐富的周邊接口，除了高達10路LED燈條控制接口(LLSI)與24路 16位PWM、支持高達9路50 mA high sink current腳位，與支持無需外掛晶振設計之USB 2.0全速裝置外，另有定時器、看門狗定時器、高達十組的PDMA、高達三組UART、高達三組I2C、高達三組SPI/I2S、高達兩組I3C、SPD Hub。并包含高達16通道12位800 kSPS采樣率ADC、高達4通道8位200 kSPS采樣率數字轉模擬轉換器(DAC)、高達4組模擬比較器。且具備高抗干擾能力8kV ESD (HBM)/ 4.4kV EFT(LQFP64) 、4 kV ESD (HBM)/ 4 .4kV EFT(QFN33)。

NUC1263ZD4CE封裝型式包括QFN33 (5x5mm)、QFN48 (7x7mm)、LQFP48 (7x7mm)與LQFP64 (7x7mm)，同封裝型式的腳位兼容讓用戶能夠彈性地優化產品規格與效能。

特點

? 內核

– Arm Cortex?-M23

– 工作頻率可達72MHz

– 工作電壓: 2.5V至5.5V

– 工作溫度: - 40 ℃至105 ℃

? 內存 ( memory )

– 高達64KB Flash

– 內嵌20KB SRAM

– 獨立4KB ISP ROM

– 2KB SPROM(Security Protection ROM)

– 支持程序更新方式:

– 在線系統更新ISP(In-System Programming)

– 在線電路更新ICP(In-Circuit Programming)

– 在線應用程序更新IAP(In-Application Programming)

? 模擬

– 高達16通道12位800 kSPS采樣率模擬轉數字轉換器(ADC)

– 高達4通道8位200 kSPS采樣率數字轉模擬轉換器(DAC)

– 高達4組模擬比較器

? 脈波寬度調變(PWM )

– 最高運行速度可達144MHz

– 內建16位PWM產生器，可輸出24路PWM

– PWM輸出可以觸發A/D轉換

? 通訊接口(connectivity)

– 支持USB 2.0全速裝置 (無需外掛晶振設計)

– 高達三組UART

– 高達三組SPI [I2S]，擇一設置

– 高達三組I2C

– 高達兩組I3C

? 時鐘控制(clock control)

– 內部48MHz高速震蕩器(HIRC48)

– 內部10KHz低速晶振

– 外部4 to 24MHz高速晶振

– 外部32.768KHz低速晶振– LQFP-32

– SSOP-24

應用

工業感測器、燈光控制、電競燈光控制、電競鍵盤/鼠標、DDR5內存、SPD Hub、顯示卡、智能家居、家電相關應用。

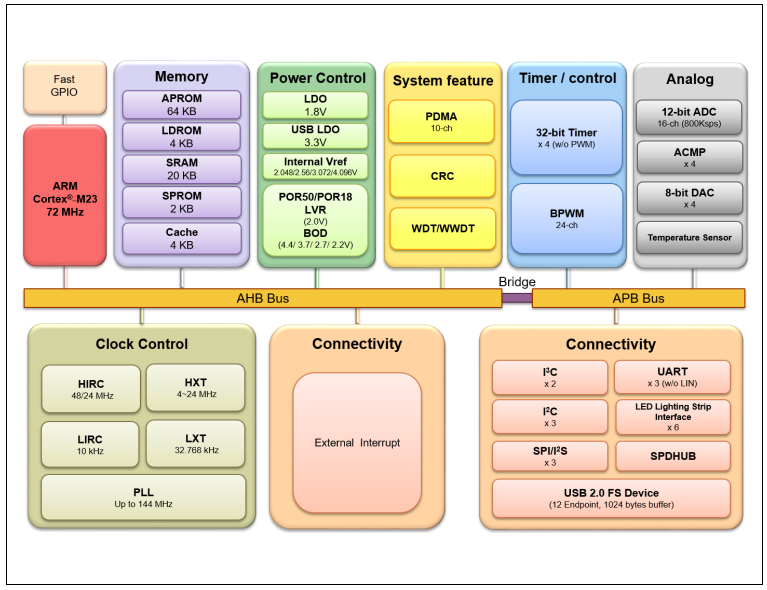

整體框圖

昂科自主研發的萬用燒錄器AP8000(一拖一在線/離線燒錄)、(一拖八在線/離線燒錄)和eMMC燒錄、UFS燒錄支持Nuvoton此系列的全部芯片型號裸片（離線）燒錄和在板燒錄。AP8000萬用燒錄器包含主機，底板，適配座三大部分。同時，AP8000作為業內唯一的通用型燒錄平臺，不僅可以支持市面上所有的可編程芯片的燒錄，同時還是IPS5800S自動燒錄機的核心燒錄平臺。

主機支持USB和NET連接，允許將多臺編程器進行組網，達到同時控制多臺編程器同時燒錄的目的。內置芯片安全保障電路保證即使芯片放反或其他原因造成的短路可以被立即檢測到并進行斷電處理，以保障芯片和編程器安全。內嵌高速FPGA，極大地加速數據傳輸和處理。主機背部有SD卡槽，將PC軟件制作得到的工程文件放到SD卡的根目錄下并插入到該卡槽內，通過編程器上的按鍵可進行工程文件的選擇，加載，執行燒錄等命令，以達到脫離PC便可操作的目的，極大地降低了PC硬件配置成本，方便迅速地搭配工作環境。

AP8000通過底板加適配板的方式，讓主機擴展性更強，目前已經支持了所有主流半導體廠家生產的器件，包括NVIDIA,GOODIX,Chip ON,SILERGY,3PEAK等。支持的器件類型有NAND,NOR,MCU,CPLD,FPGA,EMMC等，支持包括Intel Hex,Motorola S,Binary,POF等文件格式。
