W25Q16JVSSSM(16M位)串行閃存為空間、引腳和電源受限的系統提供了存儲解決方案。W25Q16JVSSSM在靈活性和性能方面遠超普通串行閃存設備。它們非常適合將代碼復制到RAM中、直接從Dual/Quad SPI(XIP)執行代碼以及存儲語音、文本和數據。該器件采用2.7V至3.6V的單電源供電，斷電時電流消耗低至1μA。

W25Q16JVSSSM陣列由8192個可編程頁面組成，每個頁面256字節。一次最多可編程256字節。頁面可以按16組(4KB扇區擦除)、128組(32KB塊擦除)、256組(64KB塊擦除)或整個芯片(芯片擦除)進行擦除。W25Q16JVSSSM分別有512個可擦除扇區和32個可擦除塊。4KB的小扇區使得在需要存儲數據和參數的應用中更加靈活。

W25Q16JVSSSM支持標準串行外設接口(SPI)，以及高性能Dual/Quad輸出以及Dual/Quad I/O SPI：串行時鐘、芯片選擇、串行數據輸入/輸出0(DI)、I/O1(DO)、I/O2和I/O3。支持高達133MHz的SPI時鐘頻率，使用快速讀取Dual/Quad I/O指令時，Dual I/O的等效時鐘速率可達266MHz(133MHz x 2)，Quad I/O的等效時鐘速率可達532MHz（133MHz x 4）。這些傳輸速率可以超越標準的8位和16位異步并行閃存。

此外，W25Q16JVSSSM還支持JEDEC標準的制造商和設備ID以及SFDP寄存器、64位唯一序列號和三個256字節的安全寄存器。

特征

? 新型SpiFlash存儲器

– W25Q16JV：16M位 / 2M字節（2,097,152）

– 標準SPI接口：時鐘（CLK）、片選（/CS）、數據輸入（DI）、數據輸出（DO）

– Dual SPI接口：時鐘（CLK）、片選（/CS）、輸入輸出0（IO0）、輸入輸出1（IO1）

– Quad SPI接口：時鐘（CLK）、片選（/CS）、輸入輸出0（IO0）、輸入輸出1（IO1）、輸入輸出2（IO2）、輸入輸出3（IO3）

– 軟件與硬件復位（1）

? 高性能串行閃存

– 支持133MHz的單SPI、Dual/Quad SPI時鐘

– Dual/Quad SPI等效時鐘速率可達266/532MHz

– 連續數據傳輸速率高達66MB/S

– 每扇區最少支持100K次的編程-擦除循環

– 數據保持時間超過20年

? 高效的“連續讀取”功能

– 支持8/16/32/64字節包裝的連續讀取

– 地址內存僅需8個時鐘周期

– 支持真正的就地執行（XIP）操作

– 性能優于X16并行閃存

? 低功耗，寬溫度范圍

– 單電源供電，電壓范圍為2.7V至3.6V

– 工作溫度范圍為-40°C至+85°C（另有-40°C至+105°C的選項）

– 斷電時功耗典型值低于1μA

? 靈活的4KB扇區架構

– 支持統一的扇區/塊擦除（4K/32K/64K字節）

– 每可編程頁面可編程1至256字節

– 支持擦除/編程暫停與恢復

? 先進的安全功能

– 軟件和硬件寫保護

– 電源鎖定

– 特殊的OTP（一次性可編程）保護

– 頂部/底部、互補陣列保護

– 獨立的塊/扇區陣列保護

– 每個設備具有唯一的64位ID

– 可發現參數（SFDP）寄存器

– 3個256字節的安全寄存器，帶OTP鎖定

– 易失性和非易失性狀態寄存器位

? 節省空間的封裝

– 8引腳SOIC封裝，150密耳/208密耳

– 8焊盤USON封裝，2x3毫米/4x3毫米

– 8焊盤XSON封裝，4x4毫米

– 8焊盤WSON封裝，6x5毫米

– 8焊球WLCSP封裝

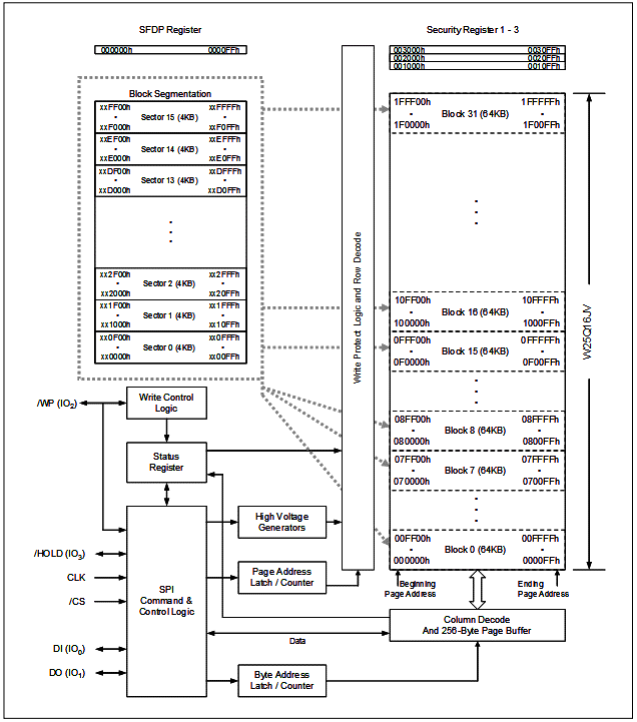

內部框圖

昂科自主研發的萬用燒錄器AP8000(一拖一在線/離線燒錄)、(一拖八在線/離線燒錄)和eMMC燒錄、UFS燒錄支持Winbond此系列的全部芯片型號裸片（離線）燒錄和在板燒錄。AP8000萬用燒錄器包含主機，底板，適配座三大部分。同時，AP8000作為業內的通用燒錄平臺，不僅可以支持市面上所有的可編程芯片的燒錄，同時還是昂科自動化批量燒錄IPS5800S自動燒錄機的核心燒錄設備。

該主機同時支持USB和NET連接，能夠?qū)崿F(xiàn)多臺編程器的組網，從而同步控制多臺編程器進行燒錄操作。內置的安全保護電路能夠即時檢測到芯片放反或短路等異常情況，并立即斷電，確保芯片和編程器的安全。主機內部集成了高速FPGA，顯著提升了數據傳輸和處理速度。主機背部設有SD卡槽，用戶只需將PC軟件生成的工程文件保存至SD卡根目錄并插入卡槽，通過編程器上的按鈕即可選擇、加載和執行燒錄等指令，無需依賴PC即可操作，這不僅降低了PC硬件配置成本，還便于快速構建工作環境。

AP8000通過底板與適配板的組合設計，大大增強了主機的擴展性能，目前能夠支持所有主流半導體廠商的產品，涵蓋SK hynix,MICRON,長江存儲,PUYA,GOWIN等品牌。其支持的器件類型包括NAND、NOR、MCU、CPLD、FPGA、EMMC等，并兼容Intel Hex、Motorola S、Binary、POF等多種文件格式。

關于華邦電子：華邦電子（Winbond）成立于1987年9月，1995年正式于臺灣證券交易所掛牌上市。華邦為全球少數同時擁有內存及邏輯集成電路之自有產品及技術的公司，從產品設計、技術研發、晶圓制造到自有品牌營銷全球，致力于提供全球客戶全方位集成電路產品及解決方案服務。核心產品包含編碼型閃存、TrustME? 安全閃存、客制化內存解決方案，并提供多樣化的邏輯集成電路產品及解決方案。產品應用于手持裝置應用、消費電子及計算機周邊市場，亦布局于車用和工業用電子等高門坎且高質量要求的領域。

關于昂科技術：昂科技術（ACROVIEW）是全球領先的半導體芯片燒錄解決方案提供商，公司堅持以科技改變世界、用智能驅動未來，持續不斷的為客戶創造價值。昂科的AP8000通用燒錄器平臺及最新的IPS5800S燒錄自動化解決方案，為半導體和電子制造領域客戶提供一站式解決方案，公司已服務包括華為、比亞迪、富士康等全球領先客戶。
