 MFS2400AVBA0ES是一款汽車安全系統基礎芯片（SBC）器件，配備多個電源，旨在支持使用超寬帶（UWB）、近場通信（NFC）和藍牙低功耗（BLE）設備的汽車安全訪問應用。MFS2400AVBA0ES還適用于其他需要低功耗和CAN FD通信的小型應用。MFS2400AVBA0ES支持廣泛的應用，提供輸出電壓設置、物理接口的選擇以及集成系統級功能，以解決具有高達ASIL B等級的汽車安全完整性級別（ASIL）的低功耗和噪聲敏感應用。MFS2400AVBA0ES集成了與電池連接的開關模式穩壓器（V1）和與電池連接的線性穩壓器（V3），為微控制器、通信設備等供電。V1提供了一個高性能開關穩壓器，能夠在脈沖頻率調制（PFM）模式和強制脈沖寬度調制（FPWM）模式下運行。通過使用喚醒引腳可以改變操作模式，以優化噪聲管理。MFS2400AVBA0ES的開發符合ISO 26262:2018標準，包含增強型安全功能，具有故障安全輸出，成為面向全面安全系統的組成部分，覆蓋ASIL B安全完整性等級。MFS2400AVBA0ES采用5毫米x5毫米、32引腳高壓四方扁平無引腳封裝（HVQFN），具有可潤濕側壁。

特性和優勢

? 操作范圍

– 最大輸入電壓40V DC

– 低功耗關機模式，具有極低的休眠電流和多個喚醒源

– 低功耗開機模式，HVBUCK（V1）激活，HVLDO（V3）可通過OTP和多個喚醒源選擇

? 電源

– V1：集成FET的高壓同步降壓轉換器。可配置輸出電壓（1.9V至5V）和開關頻率，輸出直流電流能力高達400mA，以及用于低功耗開機模式操作的PFM模式

– V3：高壓LDO穩壓器，用于微控制器I/O支持，輸出電壓可選3.3V或5V，電流能力高達150mA

? 系統支持

– 一個CAN FD，支持根據ISO 11898-2:2016和SAE J2284標準高達5Mbps的通信

– 四個喚醒輸入（支持40V）：WAKEx引腳、HVIO1引腳、CAN FD或SPI命令

– 硬件ID檢測能力

– 一個具有喚醒能力的高壓I/O（支持40V）：HVIO1

– 通過帶CRC的32位SPI接口進行設備控制

– 集成長時間定時器（LDT）用于系統關機和喚醒控制，可編程時間長達194天

– 12通道模擬多路復用器（AMUX）用于系統監控（溫度、電池電壓、內部電壓）

? 功能安全

– 根據ISO 26262:2018標準開發，適用于ASIL B應用

– 具有自身參考的內部監控電路

– 額外的外部電壓監控輸入

– 窗口或超時看門狗功能，用于監控MCU軟件故障

– 按需模擬內置自檢（ABIST）

– 安全輸出（RSTB、LIMP0）

– 安全輸入，用于監控外部IC狀態（ERRMON）

? 配置和啟用

– HVQFN32EP：QFN封裝，32引腳，帶散熱焊盤以實現優化的熱管理，可潤濕側壁，尺寸為5mm x 5mm x 0.85mm，引腳間距0.5mm

– 通過一次性可編程（OTP）熔絲存儲器實現設備的永久定制

– OTP仿真模式，用于系統開發和評估

應用

? UWB錨點

? NFC錨點

? BLE錨點

? 組合錨點（UWB+BLE）

? UWB雷達

? 所有需要低功耗和CAN FD的小型應用

? UWB主錨點

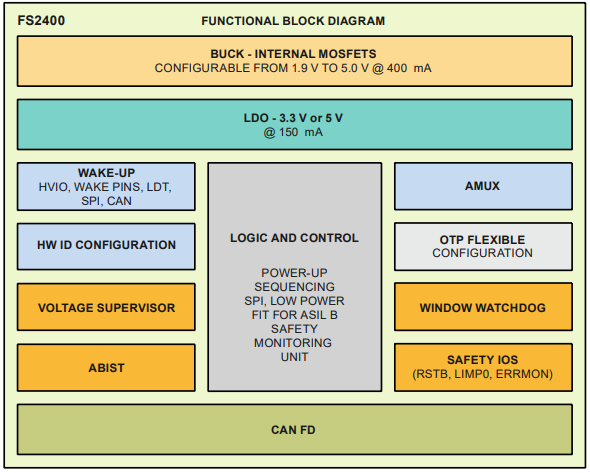

內部框圖

昂科技術自主研發的AP8000萬用燒錄器，支持包括一拖一及一拖八配置的在線/離線版本，以及針對eMMC和UFS的專用燒錄方案，全面覆蓋了NXP該系列所有芯片型號的裸片（離線）與在板燒錄需求。AP8000由主機、底板及適配座三大核心組件構成。AP8000作為業內的通用燒錄平臺，不僅能夠兼容市場上所有類型的可編程芯片進行燒錄，還是安全燒錄昂科自動化批量燒錄設備IPS5800S的核心燒錄平臺，負責高效執行大規模燒錄任務。

該主機同時支持USB和NET連接，能夠?qū)崿F(xiàn)多臺編程器的組網，從而同步控制多臺編程器進行燒錄操作。內置的安全保護電路能夠即時檢測到芯片放反或短路等異常情況，并立即斷電，確保芯片和編程器的安全。主機內部集成了高速FPGA，顯著提升了數據傳輸和處理速度。主機背部設有SD卡槽，用戶只需將PC軟件生成的工程文件保存至SD卡根目錄并插入卡槽，通過編程器上的按鈕即可選擇、加載和執行燒錄等指令，無需依賴PC即可操作，這不僅降低了PC硬件配置成本，還便于快速構建工作環境。

AP8000通過底板與適配板的組合設計，大大增強了主機的擴展性能，目前能夠支持所有主流半導體廠商的產品，涵蓋GigaDevice, joulwatt, MindMotion, HISILICON, CHIPSEA等品牌。其支持的器件類型包括NAND、NOR、MCU、CPLD、FPGA、EMMC等，并兼容Intel Hex、Motorola S、Binary、POF等多種文件格式。

關于恩智浦半導體：恩智浦半導體（NXP）創立于2006年，以其領先的射頻、模擬、電源管理、接口、安全和數字處理方面的專長，提供高性能混合信號和標準產品解決方案。這些創新的產品和解決方案可廣泛應用于汽車、智能識別、無線基礎設施、照明、工業、移動、消費和計算等領域。2015年，恩智浦收購了由摩托羅拉創立的飛思卡爾半導體，成為全球前十大非存儲類半導體公司，以及全球最大的汽車半導體供應商。

關于昂科技術：昂科技術（ACROVIEW）是全球領先的半導體芯片燒錄解決方案提供商，公司堅持以科技改變世界、用智能驅動未來，持續不斷的為客戶創造價值。昂科的AP8000通用燒錄器平臺及最新的IPS5800S燒錄自動化解決方案，為半導體和電子制造領域客戶提供一站式解決方案，公司已服務包括華為、比亞迪、富士康等全球領先客戶。
