芯片燒錄領導者昂科技術近期宣布了其燒錄軟件的最新迭代,并公布了一系列新增兼容芯片型號。在此次更新中,意法半導體(ST)推出的超低功耗雙核微控制器STM32WB10CCU已被IC燒錄昂科編程器AP8000所支持。
STM32WB10CCU多協議無線和超低功耗器件內嵌功能強大的超低功耗無線電模塊(符合Bluetooth?低功耗SIG 5.4規范)。該器件內含專用的Arm? Cortex?-M0+,用于執行所有的底層實時操作。
該器件為超低功耗設計,并基于高性能Arm?Cortex?-M4 32位RISC內核(工作頻率可達64MHz)。該內核帶有單精度浮點運算單元(FPU),支持所有ARM?單精度數據處理指令和數據類型。它還具備完整的一套DSP指令集和增強應用安全的內存保護單元(MPU)。
IPCC提供有六個雙向通道的增強型處理器間通信。HSEM提供硬件信號量,用于在兩個處理器之間共享公共資源。
該器件內嵌有高速內存(320KB Flash存儲器,48KB SRAM),以及各種增強型I/O和外設。
內存和外設之間(以及內存到內存)的直接數據傳輸由7個DMA通道支持,DMAMUX外設具備完全靈活的通道映射。
該器件為嵌入式Flash存儲器和SRAM提供多種機制:讀保護、寫保護、專有代碼讀保護。部分內存支持由Cortex?-M0+獨占訪問,確保安全。
AES加密引擎、PKA和RNG支持上層加密。
器件提供一個快速12位ADC。
器件內嵌一個低功耗RTC、一個高級16位定時器、一個通用32位定時器,以及兩個16位低功耗定時器。
此外,還提供多達3個電容感應通道。
STM32WB10CCU還具有標準和高級通信接口,即一個USART(ISO 7816、IrDA、Modbus和智能卡模式)、一個I2C (SMBus/PMBus),和一個頻率高達32MHz的SPI。
STM32WB10CCU的工作溫度范圍是-10~+85°C(+105°C結溫),工作電壓范圍是2.0~3.6V。一組完整的節電模式,適合低功耗應用設計。
器件包括獨立電源,用于ADC的模擬輸入。
VBAT專用電源允許器件備份LSE 32.768kHz振蕩器、RTC和備份寄存器,從而使STM32WB10CCU能夠在沒有主VDD時通過類似CR2032的電池、一個超級電容器或一個小型可充電電池為這些功能供電。
STM32WB10CCU采用48引腳UFQFPN封裝。
特征
? 包含意法半導體先進的專利技術
? 無線電
– 2.4GHz
– 支持Bluetooth?5.4規范的射頻收發器
– 接收靈敏度:-95.5dBm(Bluetooth?低功耗,速率1Mbps)
– 可編程輸出功率,可達+4dBm,步長為1dB
– 集成式巴倫,降低BOM成本
– 支持1Mbps
– 支持GATT緩存
– 支持EATT(增強型ATT)
– 專用的Arm?32位Cortex? M0+CPU,用于實時無線層
– 精確的RSSI幫助控制功耗
– 適用于需要符合以下射頻規定的系統:ETSI EN 300 328、EN 300 440、FCC CFR47第15部分,以及ARIB STD-T66
– 支持外部PA
– 提供用于優化匹配解決方案的集成無源器件(IPD)配套芯片(MLPF-WB-01E3)
? 超低功耗平臺
– 2.0V至3.6V電源
– -10°C至+85°C溫度范圍
– 關斷模式下18nA
– 700nA待機模式+RTC+48KB RAM
– 無線電:接收端7.7mA/發射端0dBm 8.6mA
? 內核:帶FPU的Arm?32位Cortex?-M4 CPU、在Flash存儲器中實現零等待狀態運行性能的自適應實時加速器(ART?加速器)、主頻高達64MHz,MPU,能夠?qū)崿F(xiàn)高達80DMIPS的性能,具有DSP指令集
? 性能基準
– 1.25DMIPS/MHz(Drystone 2.1)
– 223.03 CoreMark? (3.48 CoreMark/MHz@64MHz)
? 能耗基準
– ULPMark?CP得分318
? 供電和復位管理
– 超級安全的低功耗BOR(欠壓復位),有5個可選閾值
– 超低功耗POR/PDR
– 可編程電壓檢測器 (PVD)
– 帶有RTC和備份寄存器的VBAT模式
? 時鐘源
– 配備集成式微調電容器的32MHz晶振(無線電和CPU時鐘)
– 32kHz晶振,用于RTC(LSE)
– 內部低功耗32kHz RC(LSI1)
– 內部低漂移32kHz(穩定性±500 ppm)RC(LSI2)
– 經工廠調校的內部多速(100kHz至48MHz)振蕩器
– 內置經工廠調校的16 MHz高速RC(±1%)
– 1個PLL用于系統時鐘、ADC
? 存儲器
– 320KB的Flash存儲器,針對讀/寫操作提供扇區保護(PCROP),支持無線協議棧和應用
– 48KB SRAM,包括36KB用于硬件奇偶校驗
– 20個32位備份寄存器
– 啟動程序支持USART、SPI、I2C和USB接口
– 1KB(128雙字)OTP
– OTA(無線)Bluetooth?低功耗
? 豐富的模擬外設(最低2.0 V)
– 12位ADC 2.5 Msps,190μA/Msps
? 系統外設
– 處理器間通信控制器(IPCC)用于與Bluetooth?低功耗進行通信
– 提供用于在CPU之間共享資源的硬件信號量
– 1個DMA控制器(7通道),支持ADC、SPI、I2C、USART、AES和定時器
– 1個USART(ISO 7816、IrDA、SPI主設備、Modbus和智能卡模式)
– 1個SPI 32 Mbit/s
– 1個I2C(SMBus/PMBus?)
– 觸摸感應控制器,最多控制8個傳感器
– 1個16位4通道高級定時器
– 1個32位4通道定時器
– 2個16位超低功耗定時器
– 1個獨立系統定時器
– 1個獨立看門狗
– 1個窗口看門狗
? 安全與ID
– 面向Bluetooth?低功耗軟件堆棧的安全固件安裝(SFI)
– 2個硬件加密AES(最高256位),面向應用程序和Bluetooth?低功耗
– 硬件公鑰授權(PKA)
– 加密算法:RSA、Diffie-Helman、基于GF(p)的ECC
– 真隨機數發生器(RNG)
– 針對讀/寫操作提供扇區保護(PCROP)
– CRC計算單元
– 晶片信息:96位唯一ID
– IEEE 64位唯一ID,可以實現Bluetooth?低功耗48位EUI
? 最多30個快速I(mǎi)/O、其中28個耐壓為5V
? 開發支持
– 串行線調試(SWD)、用于應用程序處理器的JTAG
– 應用程序交叉觸發
? 封裝符合ECOPACK2標準

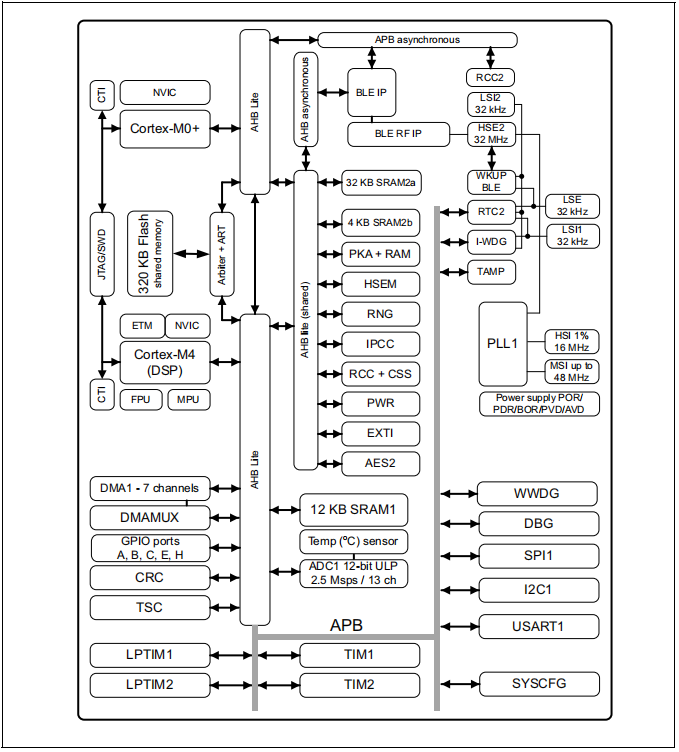

系統框圖
昂科技術自主研發的AP8000萬用燒錄器,支持包括一拖一及一拖八配置的在線/離線版本,以及針對eMMC和UFS的專用燒錄方案,全面覆蓋了ST該系列所有芯片型號的裸片(離線)與在板燒錄需求。AP8000由主機、底板及適配座三大核心組件構成。AP8000作為業內的通用燒錄平臺,不僅能夠兼容市場上所有類型的可編程芯片進行燒錄,還是母片燒錄昂科自動化批量燒錄設備IPS5800S的核心燒錄平臺,負責高效執行大規模燒錄任務。
該主機同時支持USB和NET連接,能夠?qū)崿F(xiàn)多臺編程器的組網,從而同步控制多臺編程器進行燒錄操作。內置的安全保護電路能夠即時檢測到芯片放反或短路等異常情況,并立即斷電,確保芯片和編程器的安全。主機內部集成了高速FPGA,顯著提升了數據傳輸和處理速度。主機背部設有SD卡槽,用戶只需將PC軟件生成的工程文件保存至SD卡根目錄并插入卡槽,通過編程器上的按鈕即可選擇、加載和執行燒錄等指令,無需依賴PC即可操作,這不僅降低了PC硬件配置成本,還便于快速構建工作環境。
AP8000通過底板與適配板的組合設計,大大增強了主機的擴展性能,目前能夠支持所有主流半導體廠商的產品,涵蓋GOODiX, ChipON, SILERGY, BYD, NUVOTON等品牌。其支持的器件類型包括NAND、NOR、MCU、CPLD、FPGA、EMMC等,并兼容Intel Hex、Motorola S、Binary、POF等多種文件格式。
公司介紹
關于意法半導體:意法半導體(STMicroelectronics,簡稱:ST)于1987年成立,是意大利SGS半導體公司和法國湯姆遜半導體合并后而成的,1998年5月改為意法半導體有限公司,意法半導體是世界最大的半導體公司之一,是全球領先的半導體解決方案提供商,為各種應用領域的電子設備制造商提供創新的解決方案。憑借公司掌握的大量技術、設計能力和知識產權組合、戰略合作伙伴關系和制造實力,意法半導體矢志成為多媒體融合和功率應用領域無可爭議的行業領袖。
關于昂科技術:昂科技術(ACROVIEW)是全球領先的半導體芯片燒錄解決方案提供商,公司堅持以科技改變世界、用智能驅動未來,持續不斷的為客戶創造價值。昂科的AP8000通用燒錄器平臺及最新的IPS5800S燒錄自動化解決方案,為半導體和電子制造領域客戶提供一站式解決方案,公司已服務包括華為、比亞迪、富士康等全球領先客戶。
