SH30F9820U是基于ARM Cortex-M0+內核的高性能32位微控制器，支持48MHz最高主頻，由于采用特殊結構的存儲器指令加速模式，可使系統獲得近乎零等待周期的高運行效率。

Cortex-M0+內核具有成熟可靠的系統結構，高效的指令執行效率以及完備的生態系統，支持著傳統控制系統向網絡式智能化控制系統邁進。SH30F9820U充分發揮了Cortex-M0+內核的優勢，專注于提供高集成度、高運算能力的單片集成電路，提供高性價比的微控制器系統解決方案，特別適合開發智能家居以及大家電控制方案。

在運算能力方面，Cortex-M0+內核已內置了硬件32位乘法器，具有強大的計算能力。同時SH30F9820U內置了4個可編程計數器陣列（PCA）和4個16位PWM定時器模塊，集成了一個12位多通道高速ADC，使其應用范圍更加廣泛。

SH30F9820U支持低功耗應用模式，提供8/16/32位可選的CRC代碼校驗和數據校驗，SRAM自檢算法，內置獨立看門狗、窗口看門狗、低電壓復位電路、掉電檢測電路等輔助模塊，能夠有效提升代碼安全性與系統可靠性，可應用于高安規要求場合。

特性

? 內核：ARM 32位的Cortex-M0+ CPU

? 最高48MHz工作頻率

? 支持硬件乘法

? 高速存儲器和指令加速，提高執行效率

? 存儲器

? 最高256K/128K字節FLASH程序存儲器

? 最大16K字節SRAM

? 最大4K字節內置類EEPROM區+8K字節BOOT ROM

? 包含1K字節OTP(一次編程)區

? 時鐘、復位和電源管理

? 2.0V~5.5V數字供電（VDD）和I/O引腳

? 上電復位(POR)、掉電檢測(BOD)、低電壓復位(LVR)

? 硬件獨立看門狗(IWDT)、窗口看門狗(WWDT)

? 4M~12MHz晶體振蕩器/陶瓷振蕩器

? 32kHz晶體振蕩器

? 內嵌高頻RC振蕩器：24MHz（全溫度1%精度）

? 內嵌低頻RC振蕩器：128kHz

? 內嵌PLL產生高頻時鐘

? 時鐘安全監控（CSM）

? 低功耗模式

? 睡眠模式（僅CPU停止）

? 停機模式（CPU停止，外設時鐘切斷；退出STOP后，系統時鐘恢復成HSI或LSI）

? 最多28通道12位模數轉換器（ADC）

? 1個DMA控制器

? 4個獨立的DMA通道

? 支持內存與外設之間任意組合的傳輸（4種）

? 最多61個快速GPIO端口

? 最多61個可用GPIO口

? 所有GPIO內建上拉電阻

? 8個引腳提供極強灌電流能力

? 16個外部中斷輸入通道（EXTI0~EXTI15）

? 任何一個GPIO可映射為外部中斷輸入

? 支持邊沿觸發與電平觸發、支持軟件觸發外部中斷

? 中斷源

? 16個Cortex-M0+中斷

? TIM0~3，PCA0~3，PWM0~3

? 外部中斷0~15，UART0~3，SPI0/1，TWI

? ADC，LED

? CSM，BOD，DMA，CRC

? LED驅動器

? 支持8×8行列矩陣驅動

? 支持7×8、6×7、5×6、4×5等LED串行點陣驅動

? 最大支持8×8+7×8點陣

? 支持恒流驅動

? LCD驅動器

? 8x36段（1/8占空比，1/4偏置）

? 6x38段（1/6占空比，1/4偏置或者1/3偏置）

? 5x39段（1/5占空比，1/3偏置）

? 4x40段（1/4占空比，1/3偏置）

? 4個各包含兩個比較/捕捉單元的16位PCA0~3

? 可級聯組合成2個32位PCA

? 4路16位PWM定時器PWM0/1/2/3

? 3個16位基本定時器/計數器（TIM0/TIM1/TIM2）

? 1個32位基本定時器/計數器（TIM3）

? 1個24位自減型系統時間定時器（SYSTICK）

? 多個串行通信接口

? 4個通用異步串行口（UART0/1/2/3）

? 2個獨立串行外設接口（SPI0/1）

? 1個獨立兩線串行接口（TWI）

? CRC代碼校驗、CRC數據傳輸校驗

? SRAM的March-C/March-X檢測算法

? 96位芯片唯一識別碼

? 標準SWD燒寫/仿真接口

? 工作環境溫度：-40℃～+105℃

? 封裝

? LQFP64

? TQFP48

? LQFP44

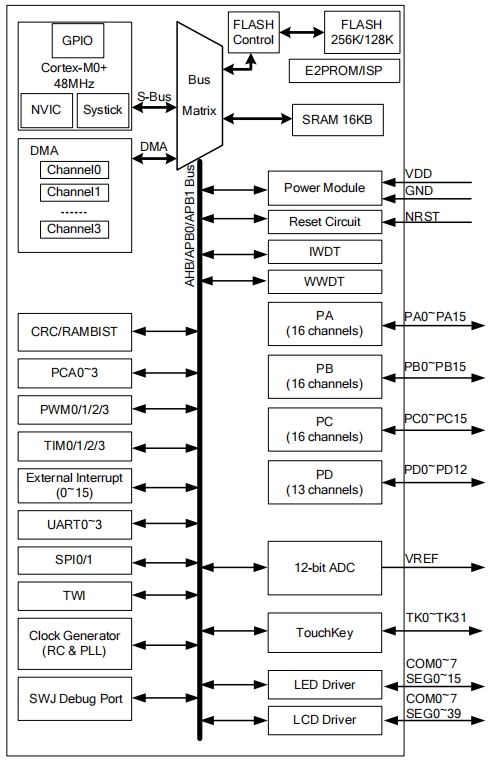

方框圖

昂科技術自主研發的AP8000萬用燒錄器，是一款功能強大的燒錄解決方案，支持一拖一及一拖八配置的在線和離線版本，同時提供針對eMMC和UFS的專用燒錄方案，全面滿足SinoWealth系列所有芯片型號的裸片（離線）及在板燒錄需求。AP8000由主機、底板和適配座三大核心組件構成，作為行業領先的通用燒錄平臺，它不僅能夠兼容市場上各類可編程芯片的燒錄需求，還是昂科自動化IPS5800S批量安全燒錄的核心燒錄平臺，高效支撐大規模燒錄任務的執行。

該主機同時支持USB和NET連接，能夠?qū)崿F(xiàn)多臺編程器的組網，從而同步控制多臺編程器進行燒錄操作。內置的安全保護電路能夠即時檢測到芯片放反或短路等異常情況，并立即斷電，確保芯片和編程器的安全。主機內部集成了高速FPGA，顯著提升了數據傳輸和處理速度。主機背部設有SD卡槽，用戶只需將PC軟件生成的工程文件保存至SD卡根目錄并插入卡槽，通過編程器上的按鈕即可選擇、加載和執行燒錄等指令，無需依賴PC即可操作，這不僅降低了PC硬件配置成本，還便于快速構建工作環境。

AP8000通過底板與適配板的組合設計，大大增強了主機的擴展性能，目前能夠支持所有主流半導體廠商的產品，涵蓋Melexis, intel, RICHTEK, indiemicro, Fortior Tech等品牌。其支持的器件類型包括NAND, NOR, MCU, CPLD, FPGA, EMMC等，并兼容Intel Hex, Motorola S, Binary, POF等多種文件格式。

關于中穎電子：中穎電子（SinoWealth）創立于1994年，自2002年起專注于自有品牌的芯片設計事業，2004年通過了ISO9001認證，并于2018年完成ISO9001。是一家專注于MCU及鋰電池管理芯片領域的芯片設計公司，是首批被中國工業及信息化部，及上海市信息化辦公室認定的，集成電路設計企業，也是上海市企業技術中心、高新技術企業、國家認定的重點集成電路設計企業。

關于昂科技術：昂科技術（ACROVIEW）是全球領先的半導體芯片燒錄解決方案提供商，公司堅持以科技改變世界、用智能驅動未來，持續不斷的為客戶創造價值。昂科的AP8000通用燒錄器平臺及最新的IPS5800S燒錄自動化解決方案，為半導體和電子制造領域客戶提供一站式解決方案，公司已服務包括華為、比亞迪、富士康等全球領先客戶。
