IS25WP128F串行閃存為簡化引腳數封裝提供了具有高靈活性和性能的通用存儲解決方案。ISSI的“工業標準串行接口”閃存適用于需要有限空間、低引腳數和低功耗的系統。該設備通過4線SPI接口訪問，包括串行數據輸入（SI）、串行數據輸出（SO）、串行時鐘（SCK）和芯片使能（CE#）引腳，這些引腳也可以配置為多用途輸入/輸出（參見引腳說明）。

該設備支持雙輸入/輸出（Dual I/O）和四輸入/輸出（Quad I/O），以及標準、雙輸出和四輸出SPI。時鐘頻率最高可達166MHz，相當于最高664MHz（166MHz x 4）的等效時鐘速率，即83MB/s的數據吞吐量。IS25WP128F閃存增加了對DTR（雙倍傳輸速率）命令的支持，該命令可以在時鐘的上升沿和下降沿同時傳輸?shù)刂泛妥x取數據。這些傳輸速率優于16位并行閃存，能夠實現高效的內存訪問，以支持XIP（就地執行）操作。

出廠時，存儲器陣列的初始狀態為擦除狀態（所有位均設置為1）。

QPI（四路外設接口）支持2周期指令，進一步縮短了指令時間。頁面可以按4K字節扇區、32K字節塊、64K字節塊和/或整個芯片的組進行擦除。統一的扇區和塊架構提供了高度的靈活性，使該設備可用于各種需要可靠數據保留的應用。

特征

? 工業標準串行接口

– 128Mbit/16Mbyte

– 3字節或4字節尋址模式

– 支持標準SPI、快速、雙輸入/輸出（Dual I/O）、四輸入/輸出（Quad I/O）、SPI雙倍傳輸速率（DTR）、雙輸入/輸出DTR、四輸入/輸出DTR和QPI

– 軟件和硬件復位

– 支持串行閃存可發現參數（SFDP）

? 高性能串行閃存（SPI）

– 普通讀取速度80MHz，快速讀取速度最高可達166MHz

– 最高80MHz的雙倍傳輸速率（DTR）

– 等效吞吐量664Mb/s

– 可選擇虛擬周期

– 可配置的驅動強度

– 支持SPI模式0和3

– 超過100,000次的擦除/編程循環

– 超過20年的數據保留時間

? 靈活高效的內存架構

– 芯片擦除，具有統一的扇區/塊擦除（4/32/64 Kbyte）

– 每頁可編程1至256字節

– 編程/擦除暫停和恢復

? 高效的讀取和編程模式

– 低指令開銷操作

– 連續讀取8/16/32/64字節突發包裝

– 可選擇的突發長度

– QPI以降低指令開銷

– 自動引導操作

? 寬溫度范圍內的低功耗

– 單一電源電壓1.65V至1.95V

– 活動讀取電流10mA

– 待機電流8μA

– 深度休眠電流1μA

– 溫度等級：擴展級：-40°C至+105°C；汽車級（A3）：-40°C至+125°C

? 先進的安全保護

– 軟件和硬件寫保護

– 先進的扇區/塊保護

– 頂部/底部塊保護

– 電源鎖定保護

– 4x256字節的專用安全區域，具有一次性可編程（OTP）用戶鎖定位

– 每個設備具有128位的唯一ID（需聯系工廠）

? 工業標準引腳配置和封裝

– M=16引腳SOIC 300mil

– B=8引腳SOIC 208mil

– K=8觸點WSON 6x5mm

– L=8觸點WSON 8x6mm

– G=2觸點TFBGA（4x6觸點陣列）

– H=2觸點TFBGA（5x5觸點陣列）

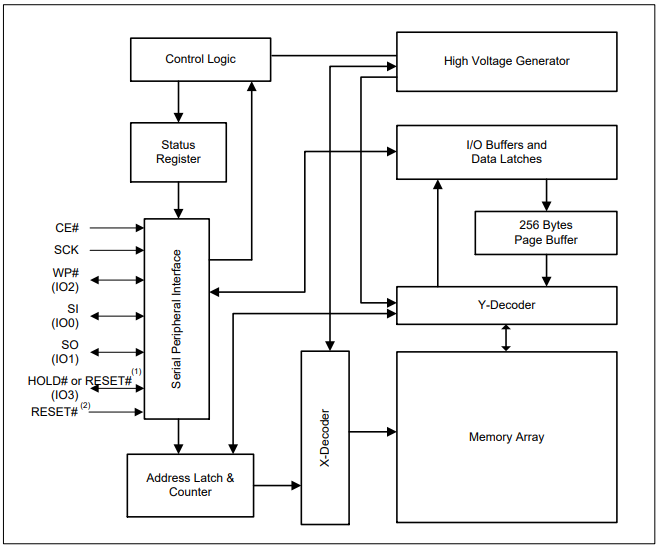

內部框圖

昂科技術自主研發的AP8000萬用燒錄器，是一款功能強大的燒錄解決方案，支持一拖一及一拖八配置的在線和離線版本，同時提供針對eMMC和UFS的專用燒錄方案，全面滿足ISSI系列所有芯片型號的裸片（離線）及在板燒錄需求。AP8000由主機、底板和適配座三大核心組件構成，作為行業領先的通用燒錄平臺，它不僅能夠兼容市場上各類可編程芯片的燒錄需求，還是昂科自動化專業芯片燒錄設備IPS5800S的核心燒錄平臺，高效支撐大規模燒錄任務的執行。

該主機同時支持USB和NET連接，能夠實現多臺編程器的組網，從而同步控制多臺編程器進行燒錄操作。內置的安全保護電路能夠即時檢測到芯片放反或短路等異常情況，并立即斷電，確保芯片和編程器的安全。主機內部集成了高速FPGA，顯著提升了數據傳輸和處理速度。主機背部設有SD卡槽，用戶只需將PC軟件生成的工程文件保存至SD卡根目錄并插入卡槽，通過編程器上的按鈕即可選擇、加載和執行燒錄等指令，無需依賴PC即可操作，這不僅降低了PC硬件配置成本，還便于快速構建工作環境。

AP8000通過底板與適配板的組合設計，大大增強了主機的擴展性能，目前能夠支持所有主流半導體廠商的產品，涵蓋SAMSUNG, KIOXIA, SK hynix, MICRON, Western Digital等品牌。其支持的器件類型包括NAND, NOR, MCU, CPLD, FPGA, EMMC等，并兼容Intel Hex, Motorola S, Binary, POF等多種文件格式。

關于芯成半導體：芯成半導體（ISSI）成立于1988年，已獨立開發和設計出靜態存儲器（SRAM）、電可擦寫隨機存儲器（EEPROM）、智能卡芯片（Smart Card）、射頻芯片（RF IC）、基于CAM的并行搜索處理芯片（Parallel Search Processor）以及智能人機接口芯片（HID）等多種產品。芯成半導體的核心產品包括高速、低功耗的SRAM；中、低容量的DRAM、EEPROM及智能卡芯片(Smart Card)、射頻芯片(RF IC)、基于CAM的并行搜索處理芯片(Parallel Search Processor)以及智能人機接口芯片(HID)等多種產品，這些產品被廣泛應用于通信、網絡設備、移動電話及消費類電子產品領域。

關于昂科技術：昂科技術（ACROVIEW）是全球領先的半導體芯片燒錄解決方案提供商，公司堅持以科技改變世界、用智能驅動未來，持續不斷的為客戶創造價值。昂科的AP8000通用燒錄器平臺及最新的IPS5800S燒錄自動化解決方案，為半導體和電子制造領域客戶提供一站式解決方案，公司已服務包括華為、比亞迪、富士康等全球領先客戶。
