GT24C64D-2UD是使用汽車標準2線接口進行通信的EEPROM設備。GT24C64D-2UD包含一個64K位（8192x8）的內存數組，該數組按128字節/頁組織。

EEPROM可以在1.7V到5.5V的寬電壓范圍內工作，適合大多數應用。本產品可提供低功耗2線EEPROM解決方案。該設備提供無鉛，RoHS，無鹵素或綠色?？捎玫姆庋b類型有8引腳SOIC、TSSOP和UDFN。

GT24C64D-2UD與汽車標準2線總線協議兼容。如果總線沒有響應，新發送的操作碼命令將重置總線，設備將正確響應。簡單總線由串行時鐘線（SCL）和串行數據線（SDA）組成。利用這樣的總線協議，主設備，例如微控制器，通?？梢钥刂埔粋€(gè)或多個從設備，類似于這個GT24C64D-2UD。SDA線路上的位流包括一系列字節（標識特定從設備）、一條指令、該從設備內的地址以及一系列數據（如果適用）。GT24C64D-2UD還有一個寫保護引腳（WP），允許在指定的內存區域阻止任何寫操作。

在任何情況下，設備都不會掛斷。為了防止?fàn)顟B(tài)機在加電過程中進入錯誤的狀態或在斷電-接通條件下進入錯誤的狀態，嵌入了加電復位電路。在通電期間，設備不會響應任何指令，直到電源電壓（V-CC）達到高于重置閾值電壓的可接受穩定水平。一旦V-CC通過上電復位閾值，設備復位并進入待機模式。這也可以避免在加電階段發生任何意外的寫操作。在掉電過程中，一旦V-CC降到上電復位閾值電壓以下，設備將進入待機狀態。此外，如果沒有進行內部寫入操作，設備在接收到停止命令后將處于待機模式。然而，除非V-CC在其操作級別內，否則發送命令是非法的。

特征

? 兩線串行接口，I2C? 兼容的

– 雙向數據傳輸協議

? 寬電壓運行

– V-CC=2.5V至5.5V（-40°C至125°C）

? 速度：1兆赫

? 待機電流（最大）：1μA，1.7V

? 工作電流（最大）：1.5mA，1.7V

? 硬件數據保護

– 寫保護引腳

? 順序和隨機讀取功能

? 內存組織：8192x 8位

? 頁面大小：128字節

? 頁面寫入模式

– 每頁寫入最多128字節

? 自動清除的自定時寫入周期：5ms（最大值）

? 噪聲抑制的濾波輸入

? 帶ECC功能

? 高可靠性

– 耐久性：25°C下400萬次循環125°C下100萬次循環

– 數據保存：25°C下100年

? 符合汽車標準AEC-Q100 1級

? 封裝：SOIC、TSSOP和UDFN

? 無鉛，RoHS，無鹵，綠色

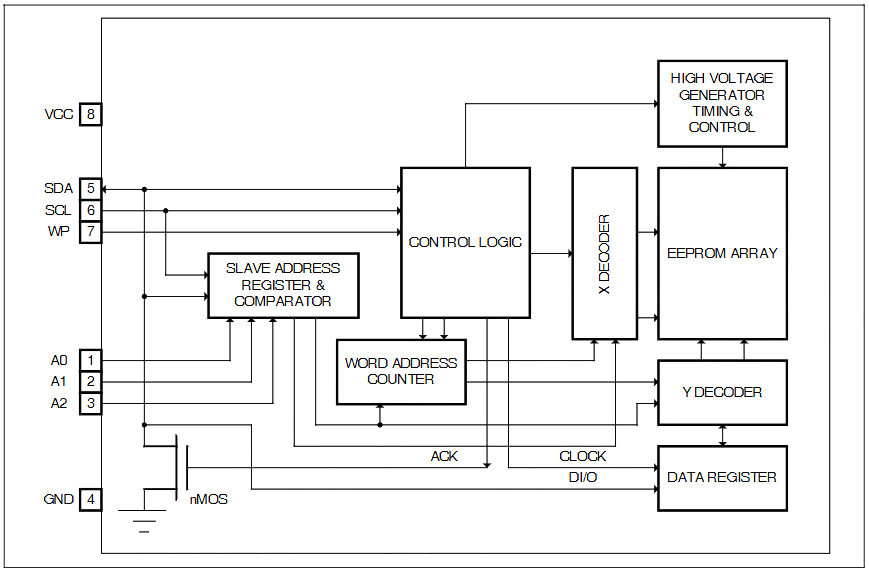

內部框圖

昂科技術自主研發的AP8000萬用燒錄器，是一款功能強大的燒錄解決方案，支持一拖一及一拖八配置的在線和離線版本，同時提供針對eMMC和UFS的專用燒錄方案，全面滿足Giantec系列所有芯片型號的裸片（離線）及在板燒錄需求。AP8000由主機、底板和適配座三大核心組件構成，作為行業領先的通用燒錄平臺，它不僅能夠兼容市場上各類可編程芯片的燒錄需求，還是昂科批量燒錄IPS5800S的核心燒錄平臺，高效支撐大規模燒錄任務的執行。

該主機同時支持USB和NET連接，能夠?qū)崿F(xiàn)多臺編程器的組網，從而同步控制多臺編程器進行燒錄操作。內置的安全保護電路能夠即時檢測到芯片放反或短路等異常情況，并立即斷電，確保芯片和編程器的安全。主機內部集成了高速FPGA，顯著提升了數據傳輸和處理速度。主機背部設有SD卡槽，用戶只需將PC軟件生成的工程文件保存至SD卡根目錄并插入卡槽，通過編程器上的按鈕即可選擇、加載和執行燒錄等指令，無需依賴PC即可操作，這不僅降低了PC硬件配置成本，還便于快速構建工作環境。

AP8000通過底板與適配板的組合設計，大大增強了主機的擴展性能，目前能夠支持所有主流半導體廠商的產品，涵蓋XTX, Ambiq, LATTICE, PUYA, XILINX等品牌。其支持的器件類型包括NAND, NOR, MCU, CPLD, FPGA, EMMC等，并兼容Intel Hex, Motorola S, Binary, POF等多種文件格式。

關于聚辰半導體：聚辰半導體（Giantec）成立于2009年，是一家全球化的芯片設計高新技術企業，長期致力于為客戶提供存儲、模擬和混合信號集成電路產品并提供應用解決方案和技術支持服務。公司目前擁有EEPROM、音圈馬達驅動芯片和智能卡芯片三條主要產品線，產品廣泛應用于智能手機、液晶面板、藍牙模塊、通訊、計算機及周邊、醫療儀器、白色家電、汽車電子、工業控制等眾多領域。

關于昂科技術：昂科技術（ACROVIEW）是全球領先的半導體芯片燒錄解決方案提供商，公司堅持以科技改變世界、用智能驅動未來，持續不斷的為客戶創造價值。昂科的AP8000通用燒錄器平臺及最新的IPS5800S燒錄自動化解決方案，為半導體和電子制造領域客戶提供一站式解決方案，公司已服務包括華為、比亞迪、富士康等全球領先客戶。
