STM32H533RET是STM32H5系列的高性能微控制器，基于高性能的Arm?Cortex?-M33 32位RISC內核。它們的工作頻率最高可達250MHz。

Cortex?-M33內核配備了單精度浮點單元（FPU），支持所有Arm?單精度數據處理指令和所有數據類型。該內核實現了一套完整的DSP（數字信號處理）指令和一個內存保護單元（MPU），增強了應用安全性。

這些設備內置了高速存儲器（512Kbytes的雙存儲區閃存和272Kbytes的SRAM），一個靈活的外部存儲器控制器（FMC，適用于100引腳及以上的封裝），一個OCTOSPI存儲器接口（所有封裝上至少有一個Quad-SPI接口），以及一系列連接到三個APB總線、三個AHB總線和一個32位多AHB總線矩陣的增強型I/O和外設。

這些設備提供了符合Arm?基于信任的安全架構（TBSA）要求的安全基礎。除了這些功能外，設備還采用了安全的固件安裝，允許客戶在生產過程中確保代碼的安全提供。通過多個保護級別和安全調試認證，實現了靈活的生命周期管理。固件硬件隔離得益于可保護的外設、存儲器和I/O，以及外設和存儲器的權限配置。

設備為嵌入式閃存和SRAM提供了多種保護機制：讀出保護、寫保護、安全保護和隱藏保護區域。

專用的外設增強了安全性：包括一個HASH硬件加速器和一個真隨機數生成器。

設備通過多個內部監控器提供主動篡改檢測和防瞬態及環境擾動攻擊保護，在受到攻擊時會生成機密數據擦除。這有助于滿足銷售點應用對PCI的要求。

設備提供兩個高速12位ADC、兩個DAC通道、一個內部電壓參考緩沖器、一個低功耗RTC、兩個32位通用定時器、兩個16位PWM定時器（專用于電機控制）、八個16位通用定時器、兩個16位基本定時器和六個16位低功耗定時器。

設備還具有標準和高級通信接口，包括：三個I2C接口、兩個I3C接口、四個SPI接口（帶有三個復用全雙工I2S）、四個USART接口、兩個UART接口和一個低功耗UART接口、一個數字相機接口（DCMI）、一個SDMMC接口、兩個FDCAN接口、一個USB全速接口、一個USB Type-C?/USB供電控制器。

這些設備的工作溫度范圍為-40至+85°C/105°C（+130°C結溫），在低熱耗散溫度范圍內可達125°C，電源電壓范圍為1.71至3.6 V。一組全面的節能模式使得可以設計出低功耗應用。

設備支持獨立電源供電：一個ADC、DAC的模擬獨立供電輸入，一個3.3 V專用的USB供電輸入，以及一些GPIO和SDMMC的專用供電輸入。VBAT輸入可用于連接備用電池，以保持RTC功能，并備份32個32位寄存器和2 Kbyte的SRAM。這些設備提供八種封裝，引腳數從39到144不等。

特征

? 核心

– Arm?Cortex?-M33 CPU，配備TrustZone?、FPU，頻率高達250 MHz，MPU，375 DMIPS（基于Dhrystone 2.1）

? ART加速器

– 8-Kbyte指令緩存，可從閃存和外部存儲器實現0等待周期執行

– 4-Kbyte外部存儲器數據緩存

? 基準測試

– 1.5 DMIPS/MHz（基于Dhrystone 2.1）

– 1023 CoreMark?（4.092 CoreMark?/MHz）

? 存儲器

– 高達512Kbytes的嵌入式閃存（帶ECC，雙存儲區支持讀寫并行）

– 數據閃存具有高循環能力（100K次循環），每存儲區高達48 Kbyte

– 2-Kbyte一次性可編程（OTP）存儲器

– 272Kbytes的SRAM（其中80Kbyte的SRAM2帶ECC）

– 在最低功耗模式下，提供2 Kbytes的備份SRAM

– 靈活的外部存儲器控制器，支持高達16位數據總線：SRAM、PSRAM、FRAM、NOR/NAND存儲器

– 一個Octo-SPI存儲器接口，支持串行PSRAM/NAND/NOR、hyper RAM/閃存幀格式

– 一個SD/SDIO/MMC接口

? 時鐘管理

– 內部振蕩器：64 MHz HSI，48 MHz HSI48，4 MHz CSI，32 kHz LSI

– 外部振蕩器：4-50 MHz HSE，32.768 kHz LSE

? 通用輸入/輸出

– 多達112個帶中斷功能的快速I/O端口（其中大部分可耐受5V電壓）

– 多達10個獨立供電且電壓低至1.08V的I/O端口

? 低功耗

– 睡眠、停止和待機模式

– 為RTC提供VBAT供電，32個備份寄存器（32位）

? 安全性

– 配備Armv8-M主流安全擴展的Arm? TrustZone?

– 多達8個可配置的安全屬性單元（SAU）區域

– 支持TrustZone?且可保障安全的外設

– 靈活的生命周期方案，具備安全的調試認證

– 通過SESIP3和PSA Level 3認證的安全目標

– 預配置且不可變的信任根（ST-iROT）

– 安全固件安裝（SFI）

– 獨特的啟動入口和安全隱藏保護區（HDP）構成的信任根

– 使用硬件唯一密鑰（HUK）的安全數據存儲

– 支持TF-M的安全固件升級

– 兩個AES協處理器，其中一個具有差分功耗分析（DPA）抗性

– 公鑰加速器，具有DPA抗性

– Octo-SPI外部存儲器的動態解密

– HASH硬件加速器

– 符合NIST SP800-90B標準的真隨機數生成器

– 96位唯一ID

– 主動防篡改機制

? 兩個DMA控制器以減輕CPU負擔

– 兩個帶FIFO的雙端口DMA

? 復位和電源管理

– 1.71V至3.6V的應用供電和I/O

– 上電復位（POR）、掉電復位（PDR）、電源電壓檢測（PVD）和欠壓復位（BOR）

– 可配置且輸出可縮放的嵌入式穩壓器，為數字電路供電

? 多達16個定時器

– 十個16位定時器（包括兩個在停止模式下可用的低功耗16位定時器）

– 兩個32位定時器，最多支持四個輸入捕獲/輸出比較/脈沖寬度調制（IC/OC/PWM）或脈沖計數器以及正交（增量）編碼器輸入

– 兩個看門狗定時器

– 兩個SysTick定時器

? 多達34個通信接口

– 多達三個增強型快速模式I2C（I2C Fm+，支持SMBus/PMBus?）

– 兩個I3C接口

– 多達六個通用同步/異步收發傳輸器（U(S)ART，支持ISO7816接口、LIN、IrDA、調制解調器控制）和一個低功耗通用異步收發傳輸器（LPUART）

– 多達四個SPI接口，其中三個可通過內部音頻鎖相環（PLL）或外部時鐘以全雙工I2S音頻級精度進行復用，當四個USART配置為同步模式時，可提供另外四個SPI接口（其中一個額外SPI與OctoSPI共用）

– 兩個FDCAN控制器

– 一個8至14位攝像頭接口

– 一個16位并行從同步接口

– 一個HDMI-CEC接口

– 一個無需晶振的USB 2.0全速主機和設備接口

– 一個USB Type-C?/USB Power Delivery r3.1接口

? 模擬部分

– 兩個12位模數轉換器（ADC），在12位分辨率下采樣率最高可達5 Msps

– 一個具有兩個通道的12位數模轉換器（DAC）

– 數字溫度傳感器

– 電壓參考緩沖器

? 調試

– 經過認證的調試和靈活的設備生命周期管理

– 串行線調試（SWD）、JTAG、嵌入式跟蹤宏單元（ETM）

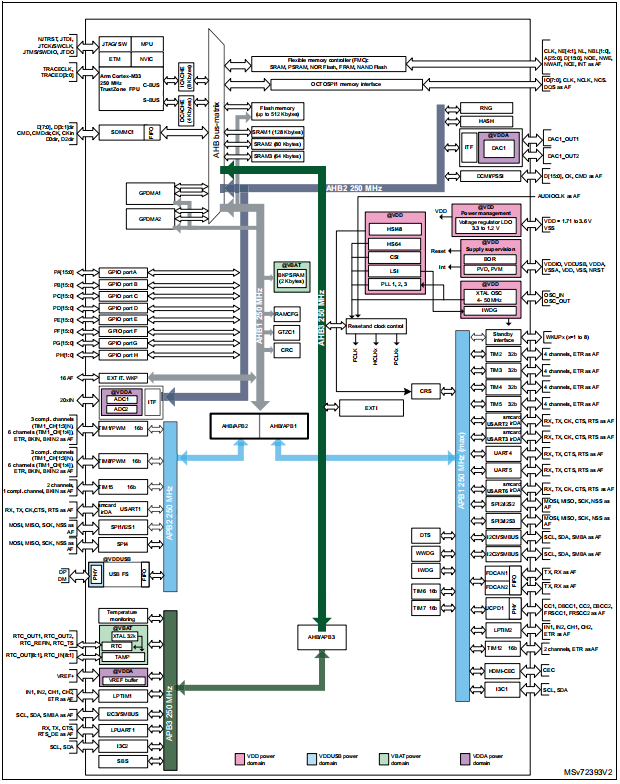

內部框圖
