超低功耗STM32L151CBT6A結合了通用串行總線（USB）的連接功能和高性能的ARM? Cortex?-M3 32位RISC內核，該內核以32MHz的頻率運行（33.3DMIPS），配備有內存保護單元（MPU）、高速嵌入式存儲器（最高128Kbytes的閃存和最高32Kbytes的RAM），以及連接到兩個APB總線的多種增強型I/O和外設。

所有設備均配備12位ADC、2個DAC和2個超低功耗比較器、六個通用16位定時器和兩個基本定時器（可用作時間基準）。

此外，STM32L151CBT6A包含標準和高級通信接口：最多兩個I2C和SPI接口、三個USART接口和一個USB接口。STM32L151CBT6A提供最多20個電容感應通道，可輕松為任何應用添加觸摸感應功能。它們還包含一個具有亞秒級計數的實時時鐘以及一組在待機模式下仍保持供電的備份寄存器。

超低功耗STM32L151CBT6A可在1.8至3.6V電源（斷電時低至1.65V）以及帶欠壓復位（BOR）功能的1.65至3.6V電源或無BOR選項的電源下工作。這些設備的工作溫度范圍為-40至+85°C和-40至+105°C。一套全面的省電模式有助于設計低功耗應用。

特性

? 超低功耗平臺

– 電源供應范圍：1.65V至3.6V

– 工作溫度范圍：-40°C至105°C

– 待機模式電流：0.28μA（3個喚醒引腳）

– 待機模式+RTC電流：1.11μA

– 停止模式電流：0.44μA（16個喚醒線路）

– 停止模式+RTC電流：1.38μA

– 低功耗運行模式電流：10.9μA

– 運行模式電流：185μA/MHz

– 超低I/O泄漏電流：10nA

– 喚醒時間：<8μs

? 核心：ARM? Cortex?-M3 32位CPU

– 時鐘頻率范圍：32kHz至最高32MHz

– Dhrystone 2.1標準下的性能：1.25DMIPS/MHz

? 復位和電源管理

– 超安全、低功耗的欠壓復位（BOR）功能，具有5個可選閾值

– 超低功耗的上電復位/掉電復位（POR/PDR）

– 可編程電壓檢測器（PVD）

? 時鐘源

– 1至24MHz晶體振蕩器

– 用于RTC的32kHz振蕩器，帶校準功能

– 高速內部16MHz出廠校準RC振蕩器（精度±1%）

– 內部低功耗37kHz RC振蕩器

– 內部多速低功耗65kHz至4.2MHz振蕩器

– 為CPU時鐘和USB（48MHz）提供鎖相環（PLL）

? 預編程引導加載程序

– 支持USART

? 開發支持

– 支持串行線調試（SWD）

– 支持JTAG和跟蹤功能

? 最多83個快速I/O（73個5V容限I/O），均可映射到16個外部中斷向量? 存儲器

– 最高128Kbytes帶ECC的Flash存儲器

– 最高32Kbytes RAM

– 最高4Kbytes帶ECC的真正EEPROM

– 80字節備份寄存器

? 支持最多8x40段

– 支持對比度調節

– 支持閃爍模式

– 板載升壓轉換器

? 豐富的模擬外設（低至1.8V）

– 12位ADC，采樣率1 Msps，最多24個通道

– 12位DAC，2個通道，帶輸出緩沖器

– 2個超低功耗比較器（窗口模式和喚醒功能）

? DMA控制器，7個通道

? 8個外設通信接口

– 1個USB 2.0（內置48MHz PLL）

– 3個USART（ISO 7816，IrDA）

– 2個SPI，速率16Mbits/s

– 2個I2C（SMBus/PMBus）

? 10個定時器：6個16位定時器，最多4個IC/OC/PWM通道，2個16位基本定時器，2個看門狗定時器（獨立和窗口模式）

? 最多20個電容感應通道，支持觸摸鍵、線性觸摸傳感器和旋轉觸摸傳感器

? CRC計算單元，96位唯一ID

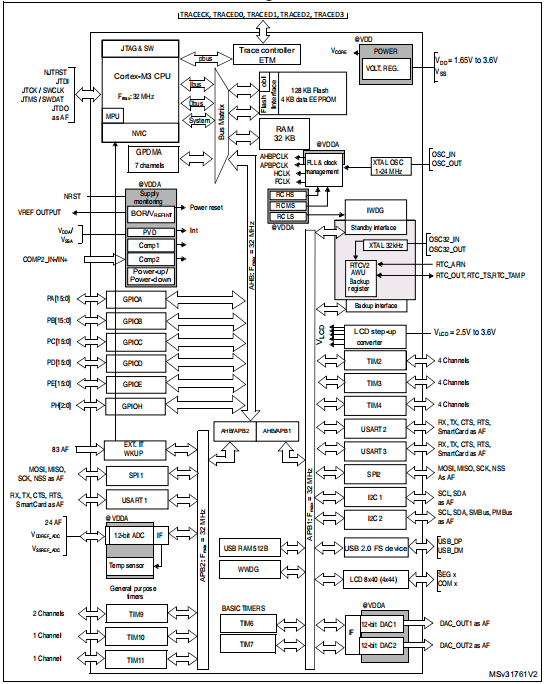

內部框圖

昂科技術自主研發的AP8000萬用燒錄器，是一款功能強大的燒錄解決方案，支持一拖一及一拖八配置的在線和離線版本，同時提供針對eMMC和UFS的專用燒錄方案，全面滿足ST系列所有芯片型號的裸片（離線）及在板燒錄需求。AP8000由主機、底板和適配座三大核心組件構成，作為行業領先的通用燒錄平臺，它不僅能夠兼容市場上各類可編程芯片的燒錄需求，還是昂科批量燒錄設備IPS5800S的核心燒錄平臺，高效支撐大規模燒錄任務的執行。

該主機同時支持USB和NET連接，能夠?qū)崿F(xiàn)多臺編程器的組網，從而同步控制多臺編程器進行燒錄操作。內置的安全保護電路能夠即時檢測到芯片放反或短路等異常情況，并立即斷電，確保芯片和編程器的安全。主機內部集成了高速FPGA，顯著提升了數據傳輸和處理速度。主機背部設有SD卡槽，用戶只需將PC軟件生成的工程文件保存至SD卡根目錄并插入卡槽，通過編程器上的按鈕即可選擇、加載和執行燒錄等指令，無需依賴PC即可操作，這不僅降低了PC硬件配置成本，還便于快速構建工作環境。

AP8000通過底板與適配板的組合設計，大大增強了主機的擴展性能，目前能夠支持所有主流半導體廠商的產品，涵蓋CHIPONE, Eon, SIMCom, NORDIC, Cmsemicon等品牌。其支持的器件類型包括NAND, NOR, MCU, CPLD, FPGA, EMMC等，并兼容Intel Hex, Motorola S, Binary, POF等多種文件格式。

關于意法半導體：意法半導體（STMicroelectronics，簡稱：ST）于1987年成立，是意大利SGS半導體公司和法國湯姆遜半導體合并后而成的，1998年5月改為意法半導體有限公司，意法半導體是世界最大的半導體公司之一，是全球領先的半導體解決方案提供商，為各種應用領域的電子設備制造商提供創新的解決方案。憑借公司掌握的大量技術、設計能力和知識產權組合、戰略合作伙伴關系和制造實力，意法半導體矢志成為多媒體融合和功率應用領域無可爭議的行業領袖。

關于昂科技術：昂科技術（ACROVIEW）是全球領先的半導體芯片燒錄解決方案提供商，公司堅持以科技改變世界、用智能驅動未來，持續不斷的為客戶創造價值。昂科的AP8000通用燒錄器平臺及最新的IPS5800S燒錄自動化解決方案，為半導體和電子制造領域客戶提供一站式解決方案，公司已服務包括華為、比亞迪、富士康等全球領先客戶。
