TMS320F280023是C2000?實時微控制器系列中的一個器件，該系列可擴展、超低延遲器件旨在提高電力電子設備的效率，包括但不限于：高功率密度、高開關頻率，并支持使用GaN和SiC技術。

這些應用包括：

工業電機驅動

電機控制

光伏逆變器

數字電源

電動車輛與運輸

感應和信號調理

實時控制子系統基于TI的32位C28x DSP內核，可針對從片上閃存或SRAM運行的浮點或定點代碼提供100MHz的信號處理性能。三角函數加速器(TMU)和VCRC（循環冗余校驗）擴展指令集進一步增強了C28x CPU的性能，從而加快了實時控制系統關鍵常用算法的速度。

高性能模擬模塊集成在TMS320F280023實時微控制器(MCU)上，并與處理單元和PWM單元緊密耦合，以提供更好的實時信號鏈性能。14個PWM通道均支持與頻率無關的分辨率模式，可控制從三相逆變器到高級多級電源拓?fù)涞母鞣N功率級。

通過加入可配置邏輯塊(CLB)，用戶可以添加自定義邏輯，還可將類似FPGA的功能集成到C2000實時MCU中。

各種業界通用通信端口（如SPI、SCI、I2C、PMBus、LIN和CAN）不僅支持連接，還提供了多個引腳復用選項，可實現出色的信號布局。快速串行接口(FSI)可跨隔離邊界實現高達200Mbps的穩健通信。

C2000平臺新增了主機接口控制器 (HIC)，這是一種高吞吐量接口，允許外部主機直接訪問TMS320F280023的資源。

昂科是德州儀器（TI）官方推薦的第三方燒錄合作伙伴，昂科的AP8000可燒錄德州儀器全系列的芯片。特別是C2000系列，AP8000專門針對C2000系列的燒錄要求進行了特別設計，在燒錄穩定性和芯片ESD保護方面進行了增強，是C2000系列DSP的最佳量產化燒錄設備。

特性

? 32位DSP內核（在100MHz下）

– IEEE 754浮點單元(FPU)

– 支持快速整數除法(FINTDIV)

– 三角函數加速器(TMU)

– 支持非線性比例積分微分(NLPID)控制

– CRC引擎和指令(VCRC)

– 十個硬件斷點（包括ERAD）

? 片上存儲器

– 128KB(64KW)閃存（ECC保護）

– 24KB(12KW)RAM（ECC保護或奇偶校驗保護）

– 雙區域安全

? 時鐘和系統控制

– 兩個內部零引腳10MHz振蕩器

– 晶體振蕩器或外部時鐘輸入

– 窗口化看門狗計時器模塊

– 丟失時鐘檢測電路

– 雙時鐘比較器(DCC)

? 單3.3V電源

– 內部VREG生成

– 欠壓復位(BOR)電路

? 系統外設

– 6通道直接存儲器存取(DMA)控制器

– 43個獨立可編程多路復用通用輸入/輸出(GPIO)引腳

– 在模擬引腳上提供16路數字輸入

– 增強型外設中斷擴展(ePIE)

– 支持多個低功耗模式(LPM)

– 嵌入式實時分析和診斷(ERAD)

– 唯一標識(UID)號

? 通信外設

– 一個電源管理總線(PMBus)接口

– 兩個內部集成電路(I2C)端口

– 一個控制器局域網(CAN)總線端口

– 2個串行外設接口(SPI)端口

– 一個UART兼容的串行通信接口(SCI)

– 兩個UART兼容的本地互連網絡(LIN)接口

– 帶一個發送器和一個接收器的快速串行接口(FSI)（最高200Mbps）

? 模擬系統

– 兩個3.45MSPS、12位模數轉換器(ADC)

– 多達16個外部通道

– 每個ADC具有四個集成后處理塊(PPB)

– 四個帶12位參考數模轉換器(DAC)的窗口比較器(CMPSS)

– 數字干擾濾波器

? 增強型控制外設

– 14個ePWM通道，其中八個通道具有高分辨率功能（150ps分辨率）

– 集成式死區支持

– 集成式硬件觸發區(TZ)

– 三個增強型捕捉(eCAP)模塊

– 在三個eCAP模塊中，有一個提供高分辨率捕捉(HRCAP)

– 兩個支持CW/CCW運行模式的增強型正交編碼器脈沖(eQEP)模塊

? 可配置邏輯塊(CLB)

– 增強現有外設功能

– 支持位置管理器解決方案

? 主機接口控制器(HIC)

– 可從外部主機訪問內部存儲器

? 背景CRC(BGCRC)

– 關于32位數據的一個周期CRC運算

? 診斷特性

– 內存開機自檢(MPOST)

– 硬件內置自檢(HWBIST)

? 封裝選項：

– 80引腳Low-profile Quad Flatpack(LQFP)[后綴PN]

– 64引腳LQFP[后綴PM]

– 48引腳LQFP[后綴PT]

? 溫度選項：

– S：–40°C至125°C結溫

– Q：–40°C至125°C的自然通風下（通過針對汽車應用的AEC Q100認證）

? 功能安全質量管理型

– 可用于輔助ISO 26262、IEC 61508和IEC 60730系統設計的文檔

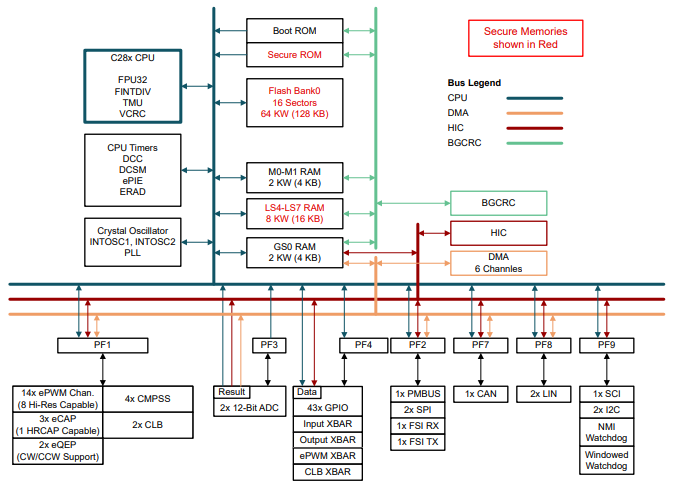

功能框圖

昂科技術自主研發的AP8000萬用燒錄器，是一款功能強大的燒錄解決方案，支持一拖一及一拖八配置的在線和離線版本，同時提供針對eMMC和UFS的專用燒錄方案，全面滿足TI系列所有芯片型號的裸片（離線）及在板燒錄需求。AP8000由主機、底板和適配座三大核心組件構成，作為行業領先的通用燒錄平臺，它不僅能夠兼容市場上各類可編程芯片的燒錄需求，還是昂科自動化安全燒錄IPS5800S的核心燒錄平臺，高效支撐大規模燒錄任務的執行。

該主機同時支持USB和NET連接，能夠?qū)崿F(xiàn)多臺編程器的組網，從而同步控制多臺編程器進行燒錄操作。內置的安全保護電路能夠即時檢測到芯片放反或短路等異常情況，并立即斷電，確保芯片和編程器的安全。主機內部集成了高速FPGA，顯著提升了數據傳輸和處理速度。主機背部設有SD卡槽，用戶只需將PC軟件生成的工程文件保存至SD卡根目錄并插入卡槽，通過編程器上的按鈕即可選擇、加載和執行燒錄等指令，無需依賴PC即可操作，這不僅降低了PC硬件配置成本，還便于快速構建工作環境。

AP8000通過底板與適配板的組合設計，大大增強了主機的擴展性能，目前能夠支持所有主流半導體廠商的產品，涵蓋Infineon, ST, NXP, MPS, MICROCHIP等品牌。其支持的器件類型包括NAND, NOR, MCU, CPLD, FPGA, EMMC等，并兼容Intel Hex, Motorola S, Binary, POF等多種文件格式。

關于德州儀器：德州儀器（Texas Instruments，簡稱：TI）是世界上較大的模擬電路技術部件制造商，全球知名的半導體跨國公司，以開發、制造、銷售半導體和計算機技術聞名于世，主要從事創新型數字信號處理與模擬電路方面的研究、制造和銷售。除半導體業務外，還提供包括傳感與控制、教育產品和數字光源處理解決方案。德州儀器是世界第一大數字信號處理器(DSP)和模擬電路元件制造商，其模擬和數字信號處理技術在全球具有統治地位。

關于昂科技術：昂科技術（ACROVIEW）是全球領先的半導體芯片燒錄解決方案提供商，公司堅持以科技改變世界、用智能驅動未來，持續不斷的為客戶創造價值。昂科的AP8000通用燒錄器平臺及最新的IPS5800S燒錄自動化解決方案，為半導體和電子制造領域客戶提供一站式解決方案，公司已服務包括華為、比亞迪、富士康等全球領先客戶。
