超低功耗CMS32L031TS20采用高性能的ARM?Cortex?-M0+的32位RISC內核，最高可工作于64MHz，采用高速的嵌入式閃存(SRAM最大4KB，程序/數據閃存最大32KB)。本產品集成I2C、SPI、UART多種標準接口。集成12bitA/D轉換器、溫度傳感器、比較器。其中12bitA/D轉換器可以于采集外部傳感器信號，降低系統設計成本。芯片內集成的溫度傳感器則可實現對外部環境溫度實時監控。

CMS32L031TS20還具有出色的低功耗性能，支持睡眠和深度睡眠兩種低功耗模式，設計靈活。其運行功耗為35uA/MHz@64MHz，在深度睡眠模式下功耗僅0.45uA，適合采用電池供電的低功耗設備。同時，由于集成事件聯動控制器，可實現硬件模塊之間的直接連接，無需CPU的干預，比使用中斷響應速度更快，同時降低了CPU的活動頻率，延長了電池壽命。

這些特點使得CMS32L031TS20微控制器系列可廣泛適用于消費類民用產品，如報警器等傳感器設備、智能門鎖、無線監控設備、智能家用電器設備以及對功耗苛求的便攜式設備等。

功能

? 超低功耗工作環境

– 電源電壓范圍：2.0V到5.5V

– 溫度范圍：-40℃到105℃

– 低功耗模式：睡眠模式，深度睡眠模式

– 運行功耗：35uA/MHz@64MHz

– 深度睡眠模式下功耗：0.45uA

– 深度睡眠模式+32.768K+RTC工作：0.7uA

? 內核

– ARM?32-bitCortex?-M0+ CPU

– 工作頻率：32KHz~64MHz

? 存儲器

– 32KB Flash存儲器，程序與數據存儲共享（支持Byte/HalfWord/Word編程）

– 1KB專用數據Flash存儲器

– 4KB SRAM存儲器，附帶奇偶校驗

? 電源和復位管理

– 內置上電復位（POR）電路

– 內置電壓檢測（LVD）電路（門限電壓可設）

? 時鐘管理

– 外部高速晶振1MHz~20MHz

– 外部低速晶振32.768KHz

– 內部高速時鐘2MHz~64MHz

– 內部低速時鐘15KHz/30KHz可選

? 乘法器模塊

– 乘法器：支持32bit乘法運算

? 增強型DMA控制器

– 中斷觸發啟動

– 傳送模式可選（正常傳送模式，重復傳送模式，塊傳送模式以及鏈傳送模式）

– 傳送源/目的領域?yàn)槿刂房臻g范圍可選

? 聯動控制器

– 能將事件信號鏈接到一起，實現外圍功能的聯動

– 事件輸入15種，事件觸發3種

? 豐富的模擬外圍

– 12位精度ADC轉換器，轉換速率1.42Msps，外部模擬通道數11個，帶溫度傳感器，支持單通道轉換模式和多通道掃描轉換模式。轉換范圍: 0到正參考電壓

– 比較器（CMP），內置兩通道比較器，輸入源可選，基準電壓可選擇外部基準電壓或內部基準電壓

? 輸入/ 輸出端口

– I/O端口：17個

– 能進行N溝道漏極開路、內部上拉、內部下拉的切換

– 數字功能可自由配置

– 內置時鐘輸出/蜂鳴器輸出的控制電路

? 串行兩線調試器 (SWD)

? 豐富的定時器

– 16位定時器：8通道（帶有通用PWM功能）

– 15位間隔定時器：1個

– 實時時鐘（RTC）：1個（具有萬年歷、鬧鐘功能，并且支持大范圍的時鐘校正）

– 看門狗定時器（WWDT）：1個

– SysTick定時器

? 豐富靈活的接口

– SPI： 6通道

– UART：3通道

– 標準I2C：1通道

– IrDA：1通道

? 安全功能

– 符合IEC/UL 60730相關標準

– 異常存儲空間訪問報錯

– 支持RAM奇偶校驗

– 支持硬件CRC校驗

– 支持重要SFR保護，防止誤操作

– 128位唯一ID號

– Debug模式下的Flash二級保護（Level1：只能進行Flash全領域擦除，不能讀寫；Level2：仿真器連接無效，不可對Flash操作）

? 封裝

– QFN20，TSSOP20

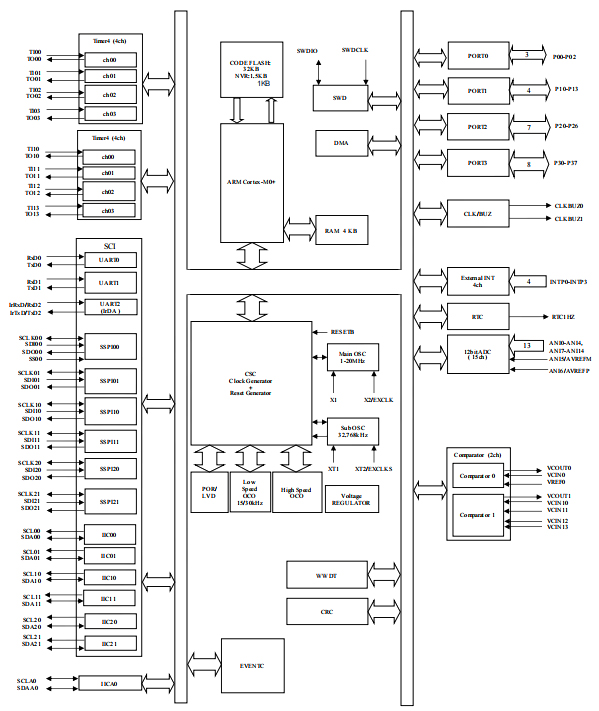

內部框圖

昂科技術自主研發的AP8000萬用燒錄器，是一款功能強大的燒錄解決方案，支持一拖一及一拖八配置的在線和離線版本，同時提供針對eMMC和UFS的專用燒錄方案，全面滿足Cmsemicon此系列所有芯片型號的裸片（離線）及在板燒錄需求。AP8000由主機、底板和適配座三大核心組件構成，作為行業領先的通用燒錄平臺，它不僅能夠兼容市場上各類可編程芯片的燒錄需求，還是昂科批量安全燒錄IPS5800S的核心燒錄平臺，高效支撐大規模燒錄任務的執行。

該主機同時支持USB和NET連接，能夠?qū)崿F(xiàn)多臺編程器的組網，從而同步控制多臺編程器進行燒錄操作。內置的安全保護電路能夠即時檢測到芯片放反或短路等異常情況，并立即斷電，確保芯片和編程器的安全。主機內部集成了高速FPGA，顯著提升了數據傳輸和處理速度。主機背部設有SD卡槽，用戶只需將PC軟件生成的工程文件保存至SD卡根目錄并插入卡槽，通過編程器上的按鈕即可選擇、加載和執行燒錄等指令，無需依賴PC即可操作，這不僅降低了PC硬件配置成本，還便于快速構建工作環境。

AP8000通過底板與適配板的組合設計，大大增強了主機的擴展性能，目前能夠支持所有主流半導體廠商的產品，涵蓋TOSHIBA, SILICON LABS, HDSC, GigaDevice, joulwatt等品牌。其支持的器件類型包括NAND, NOR, MCU, CPLD, FPGA, EMMC等，并兼容Intel Hex, Motorola S, Binary, POF等多種文件格式。

關于中微半導體：中微半導體（Cmsemicon）成立于2001年，專注于數?；旌闲盘?hào)芯片、模擬芯片的研發、設計與銷售。主要產品包括家電控制芯片、消費電子芯片、電機與電池芯片、傳感器信號處理芯片及功率器件等，廣泛應用于家用電器、消費電子、電機電池、醫療健康、工業控制、汽車電子和物聯網等領域。目前已完成以MCU為核心的芯片開發平臺，實現了芯片的結構化和模塊化開發，具備8位和32位MCU、高精度模擬、功率驅動、功率器件、無線射頻和底層核心算法的設計能力，可針對不同細分領域做出快速響應。

關于昂科技術：昂科技術（ACROVIEW）是全球領先的半導體芯片燒錄解決方案提供商，公司堅持以科技改變世界、用智能驅動未來，持續不斷的為客戶創造價值。昂科的AP8000通用燒錄器平臺及最新的IPS5800S燒錄自動化解決方案，為半導體和電子制造領域客戶提供一站式解決方案，公司已服務包括華為、比亞迪、富士康等全球領先客戶。
